八杆式可变后掠翼驱动连杆机构

　　这套八杆构型的翼面调节执行机构，主要适配亚音速跨音速飞行的固定翼飞行器翼面后掠角动态调节需求，在小型长航时无人机、轻型通用飞机的自适应机翼设计场景中，可作为核心传动单元完成翼面角度的连续调整。不同于常见的四杆、六杆变后掠机构，这套八杆构型在传动过程中能实现更平缓的力传递曲线，避免翼面调节时出现力矩突变，在大角度后掠调整过程中，机构的传动角始终保持在许用区间内，不会出现死点位置，即使在气动载荷波动的工况下，也能保证调节动作的平顺性。从实际使用场景来看，当飞行器需要低速起降、长航时巡航时，机构可驱动翼面保持小后掠角状态，提升机翼升阻比，降低飞行能耗；当飞行器进入高速冲刺阶段，机构带动翼面后掠角增大，减小飞行阻力，适配高速飞行的气动需求。

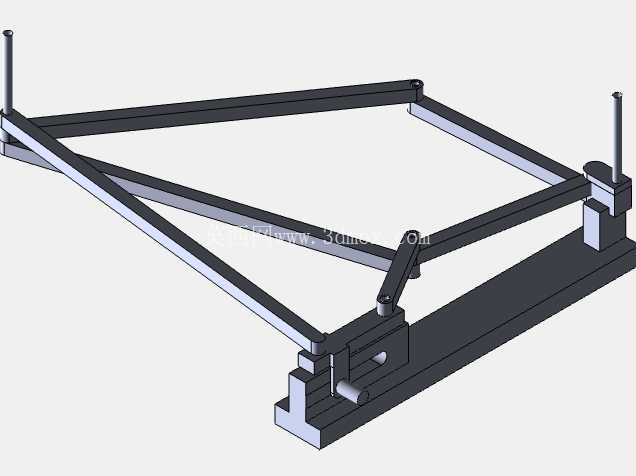

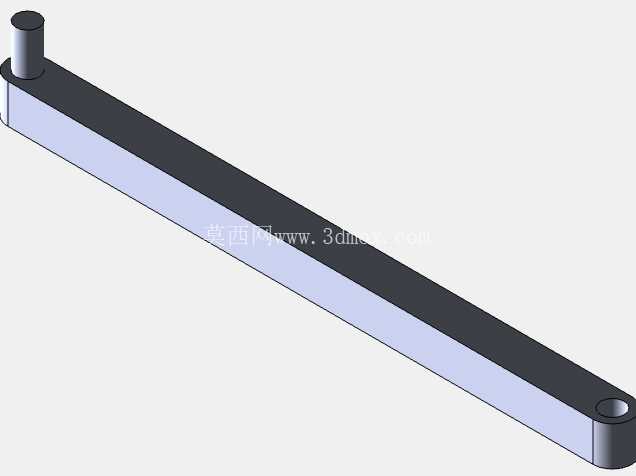

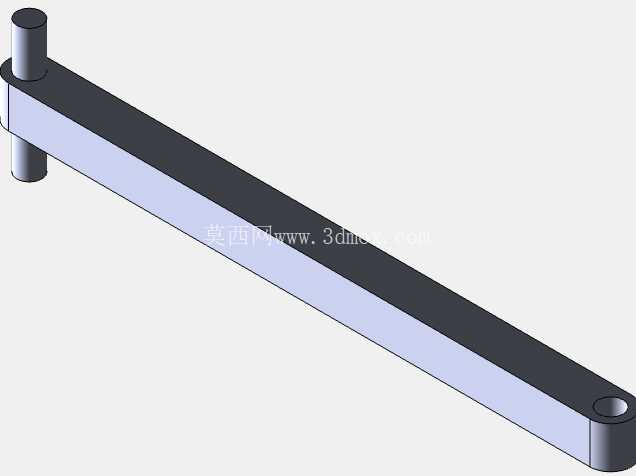

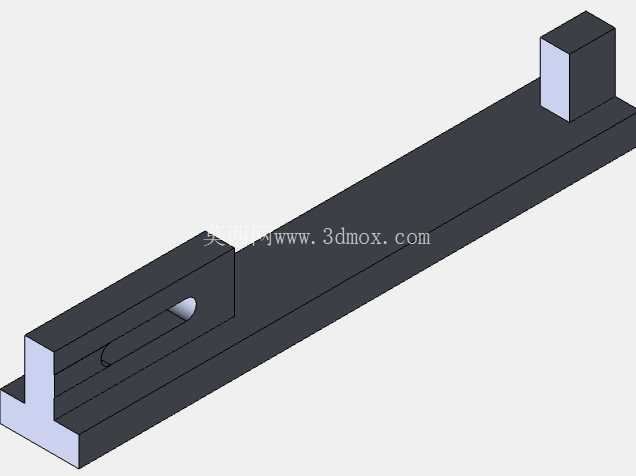

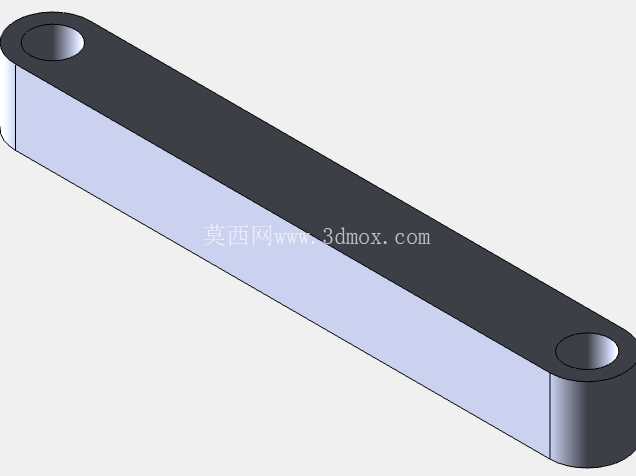

　　整套机构的安装基准为机身侧部的翼根安装平面，底座上预留的四个安装柱对应机身翼盒的标准安装孔位，安装时需保证底座平面与机身纵轴线的平行度公差不超过0.1mm，避免连杆运动过程中出现卡滞。机构的运动输入端位于底座前端的滑块组件，可通过直线舵机或者旋转舵机搭配曲柄驱动滑块沿导轨做直线往复运动，通过中间多组连杆的铰接传动，带动翼根安装座绕固定转轴转动，实现后掠角在15度到55度区间内的连续无级调节。设计过程中，每处铰接点都采用了间隙配合的销轴连接，预留了合理的运动间隙，同时连杆的截面采用矩形空心构型，在保证结构刚度的前提下尽可能降低整体重量，适配航空领域对构件重量的严苛要求。

　　在实际装机测试时，需要注意连杆铰接处的润滑维护，避免沙尘进入铰接间隙造成运动阻力增大，同时机构的运动行程需要和舵机的输出行程做匹配标定，保证翼面调节角度和飞控输出信号的对应关系准确。这套机构的整体外廓尺寸适配翼根弦长1.2米到1.8米的小型机翼，安装时不会侵入机身内部的航电、燃油舱空间，所有连杆的运动包络都在翼根整流罩的覆盖范围内，不会额外增加飞行阻力。不同于液压驱动的变后掠机构，这套纯机械连杆的构型不需要复杂的液压管路配套，仅需要搭配对应推力的直线舵机即可工作，整体结构可靠性更高，维护难度更低，非常适合小型无人机、轻型实验类飞机的自适应机翼改装与原型机研发使用。

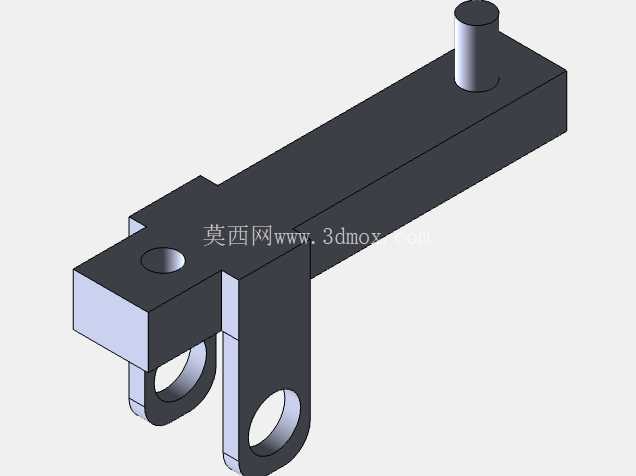

　　在结构强度层面，所有连杆构件都通过了对应气动载荷下的受力校核，在1.5倍最大气动载荷工况下，连杆的最大变形量不超过0.2mm，不会因为结构变形影响翼面的调节精度，铰接销轴采用耐磨钢材制作，长期往复运动下的磨损量极小，可满足上千飞行小时的使用寿命要求。机构的翼面安装端设置了两个垂直定位柱，可直接和机翼主梁的定位孔配合，安装时不需要额外做定位工装，能大幅提升机翼和机构的装配效率，同时定位柱的直径公差控制在h7级别，装配后不会出现翼面晃动的问题，保证翼面的安装精度。
