八翼超音速飞行器结构设计方案

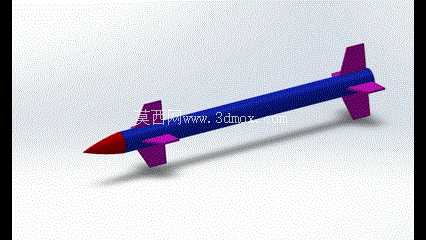

　　该八翼布局超音速飞行器结构，核心面向航空航天领域的气动原理教学验证、小型超音速飞行器方案论证场景使用，可作为高校航空类专业课程设计、气动布局验证的具象化结构载体，也能为小型高速无人飞行器的前期方案迭代提供结构参考。从实际功能特性来看，八组翼面沿弹体周向均匀分布的布局，相比常规四翼布局，能在超音速飞行状态下提供更均匀的气动升力与方向控制力矩，大幅降低跨音速阶段的姿态扰动，提升高速飞行过程中的航向稳定性，弹体头部采用锥形钝头设计，可在超音速飞行时有效优化激波分布，减小波阻对飞行速度的损耗，尾部的四组安定翼与中部八片控制翼形成气动耦合，能在高速机动过程中快速响应姿态调整指令，避免翼面气流分离导致的失稳问题。

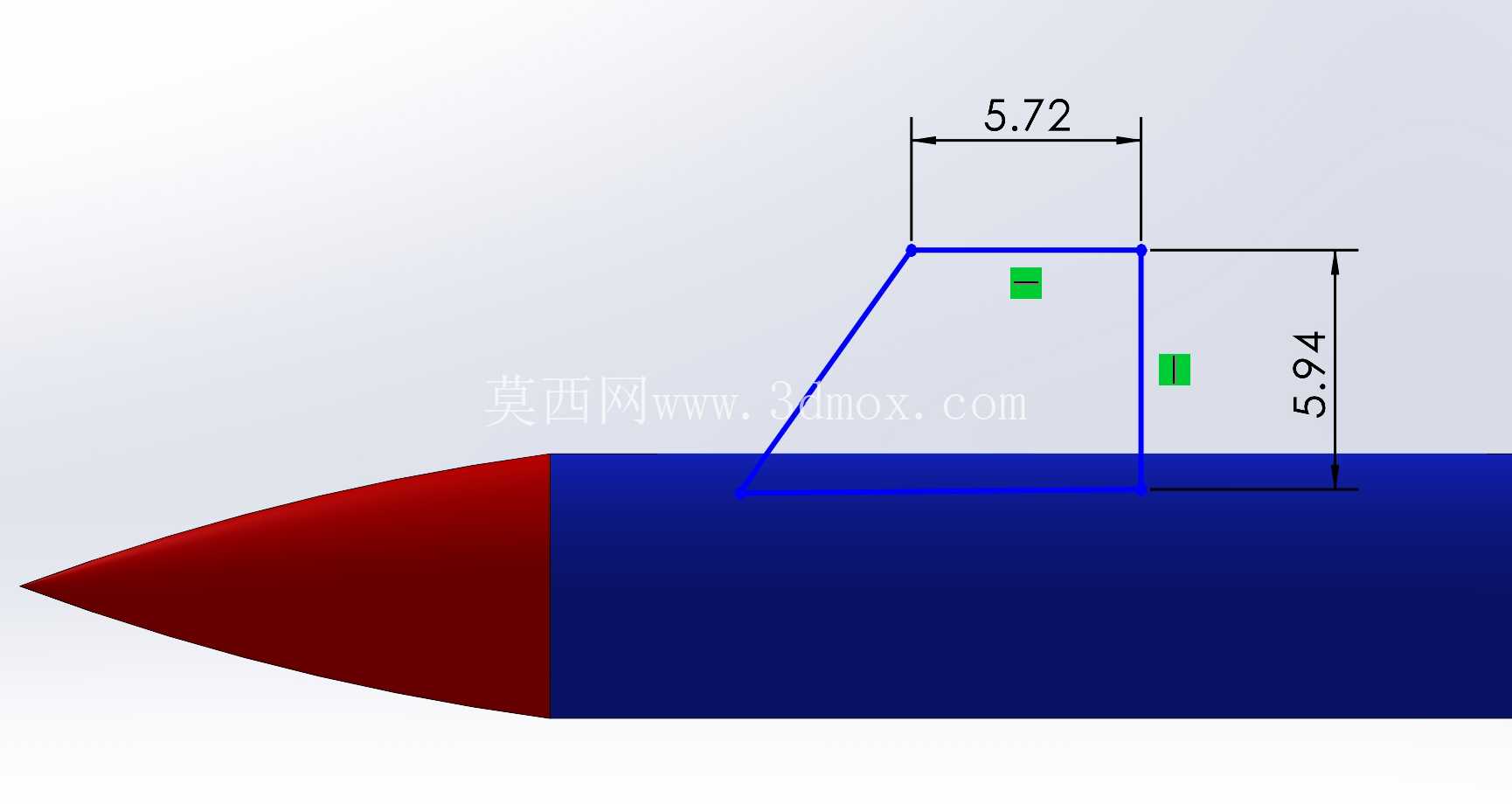

　　设计过程中首先围绕超音速飞行的气动约束展开，先确定弹体主体的长径比，将主体舱段的直径控制在适配标准电子元器件舱的尺寸范围内，保证内部有足够空间搭载飞控模块、动力单元与传感组件，弹体内部预留的安装空间直径适配3.5英寸规格的标准舱段，长度方向按2:1的长径比设置设备安装区，避免内部元器件布局出现干涉。翼面设计阶段先绘制翼根与弹体结合处的安装基准，通过拉伸特征生成翼面的基础实体，再对翼面前后缘做圆角修型，减小翼面与空气的摩擦阻力，翼尖部分做切尖处理，避免超音速飞行时翼尖产生的激波诱导阻力过大，弹体外壳采用薄壁壳体结构，在保证结构强度的前提下尽可能降低整体重量，设计完成后通过质量属性校验，可根据选用的ABS塑料、铝合金等不同材料，快速核算整体结构重量与质心位置，确保质心落在气动焦点的合理范围内，满足飞行稳定性要求。

　　外形尺寸方面，弹体总长度按气动效率最优比例设置，头部锥段长度占总长度的15%，中部设备舱段占总长度的65%，尾部动力舱段占总长度的20%，八片控制翼的翼展控制在不超过弹体直径2倍的范围内，避免翼展过大导致飞行过程中横向转动惯量过高，影响机动响应速度，翼面与弹体的连接部位设置加厚的安装座，保证高速飞行时翼面承受气动载荷不会出现结构变形，安装边界上，弹体尾部预留标准动力单元安装接口，可适配不同规格的固体火箭发动机或小型喷气动力单元，头部预留传感器安装窗口，可搭载气压高度计、空速管等飞行测量组件，中部舱段设置快拆结构，方便内部设备的安装与调试。

　　整个结构的设计逻辑完全围绕超音速飞行的实际工况展开，每一处外形修型、尺寸设定都对应明确的气动需求与结构强度要求，没有冗余的装饰性结构，所有特征都服务于高速飞行的稳定性与操控性需求，能直接用于气动仿真分析、3D打印验证样件制作，也可作为相关飞行器设计的结构参考模板，帮助设计人员快速理解多翼布局超音速飞行器的结构设计逻辑，减少前期方案论证阶段的重复建模工作量。
