车用涡轮增压器压气机叶轮结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1175788
  • 车用涡轮增压器压气机叶轮结构设计
  • 车用涡轮增压器压气机叶轮结构设计
  • 车用涡轮增压器压气机叶轮结构设计

做动力系统结构设计的工程师大多清楚,压气机叶轮是涡轮增压器里直接决定增压效率的核心旋转部件,这类叶轮的工作转速普遍能达到每分钟十几万转,工作过程中既要承受高速旋转带来的巨大离心载荷,还要应对进气端气流持续冲刷带来的交变应力,同时还要兼顾气动效率,设计阶段的每一处曲面偏差都会直接反映到发动机的动力输出与油耗表现上。

从实际应用场景来看,这类叶轮主要匹配车用柴油、汽油发动机的废气涡轮增压器,安装在增压器的压气机壳内部,和涡轮端叶轮同轴连接,依靠发动机排出的废气驱动涡轮端旋转,带动压气机叶轮同步高速转动,将进入的空气压缩后送入发动机气缸,提升气缸的进气充量,以此在不增加发动机排量的前提下提升动力输出,同时优化燃油经济性,降低排放水平。除了车用动力领域,这类结构的叶轮也会在小型航空活塞发动机、工业用小型离心空压机、燃料电池空气供给系统里见到,核心作用都是通过高速旋转实现气体的动能与压力能转换。

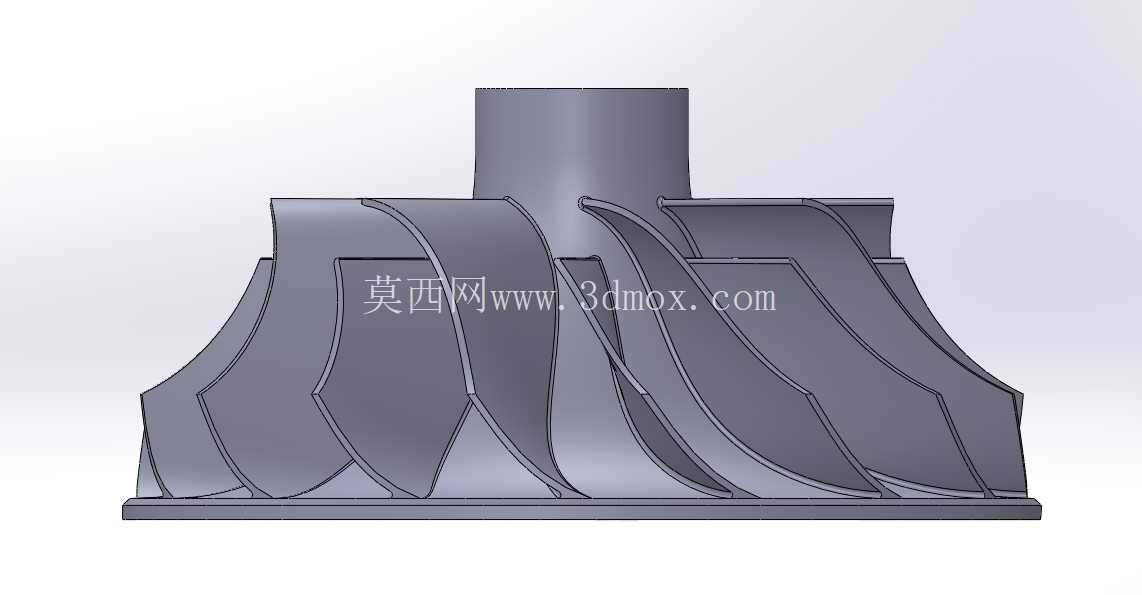

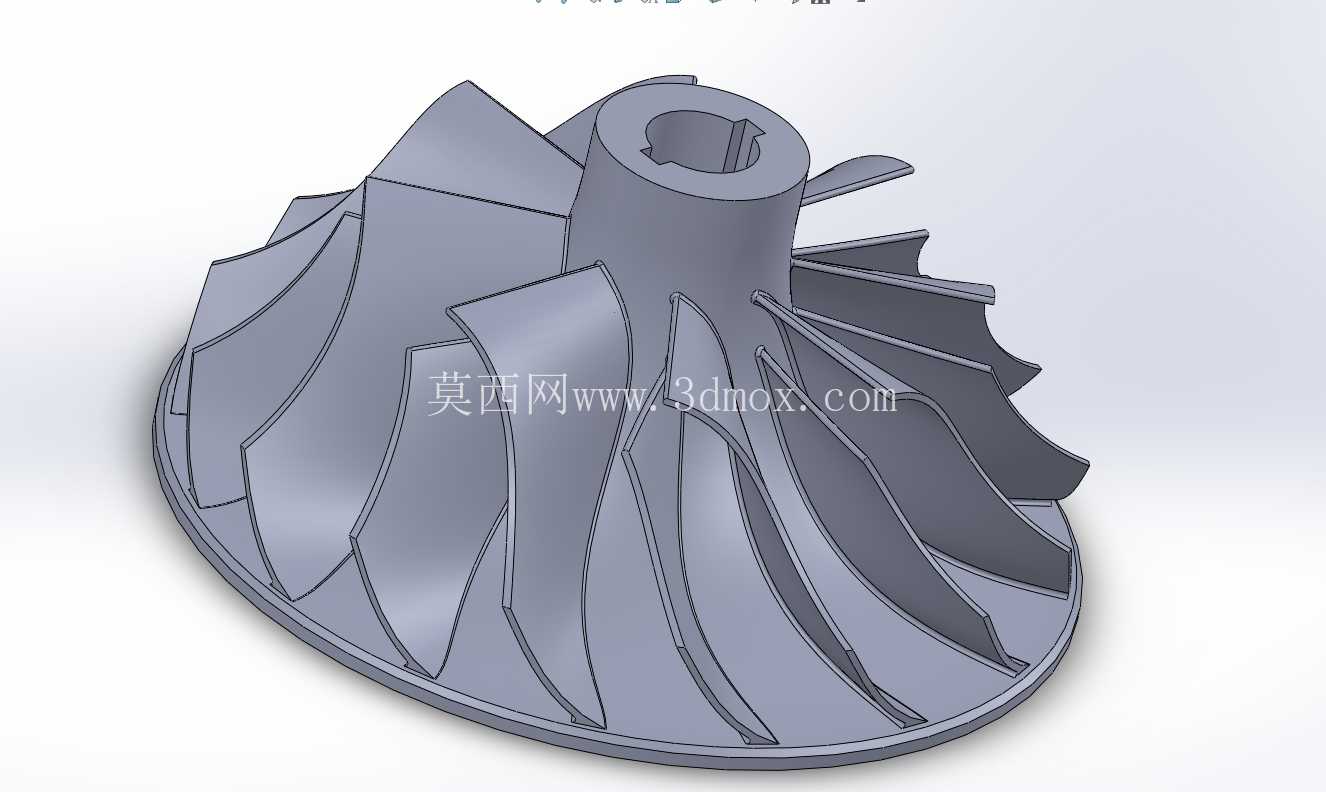

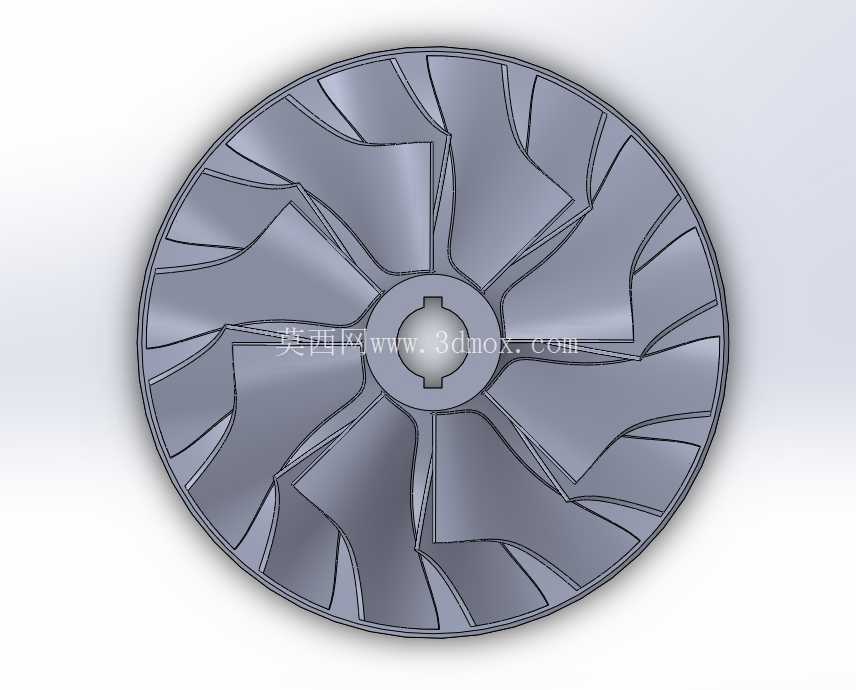

从功能特性上看,这款叶轮采用后弯式长短叶片间隔布局,长叶片负责主要的气流做功,短叶片布置在相邻长叶片之间的流道内,能够有效抑制大流量工况下的气流分离,拓宽压气机的高效工作区间,避免高转速下出现喘振问题。轮毂部分采用锥面过渡结构,从中心安装位置向外缘逐渐降低厚度,既能够降低叶轮整体的转动惯量,提升增压器的响应速度,也能减少流道内的气流阻力,让气流从轴向进入后能够平滑转向径向流出。中心的安装孔带有键槽结构,能够和增压器转子轴实现周向定位,传递扭矩,安装孔的公差配合需要严格控制,避免高速旋转下出现动平衡超差的问题。

设计这类叶轮的时候,首先要确定的是目标工况点的压比、流量参数,再反推叶轮的进出口直径、叶片出口安装角、叶片数这些核心参数。叶片的型线不是规则的曲面,需要通过三元流理论进行迭代计算,保证气流在整个流道内的流速分布均匀,避免局部出现低压区导致效率下降。叶片的厚度从根部到顶部逐渐减薄,根部做圆角过渡,降低应力集中系数,毕竟高速旋转下叶片根部是应力最高的位置,圆角设计能够大幅提升结构的疲劳寿命。考虑到这类叶轮大多采用铸造工艺生产,设计时还要兼顾铸造的工艺性,叶片之间的流道不能过于狭窄,避免铸造时出现充型不足、砂芯断裂的问题,轮毂的壁厚也要尽量均匀,减少铸造冷却过程中的变形与内应力。

从安装边界来看,叶轮的轴向定位依靠中心孔与轴的配合台阶,安装后叶轮背面和压气机壳的密封环位置需要预留规定的轴向间隙,叶轮外缘和压气机壳的蜗道之间也要控制合理的径向间隙,间隙过大会导致压气效率下降,间隙过小则可能在高速旋转时因为热膨胀、轴系振动出现碰擦故障。叶轮的动平衡精度要求极高,设计时需要在轮毂端面预留去重位置,方便生产完成后进行动平衡校正,保证高速旋转下的振动值控制在允许范围内。

实际选型匹配时,需要注意叶轮的流量特性曲线要和发动机的进气需求匹配,不能单纯追求高压比,否则容易在常用工况下进入低效区,反而影响发动机的动力表现。叶轮的材质选择也和工作场景直接相关,普通车用场景下多采用铸铝合金材质,重量轻、转动惯量小,响应速度快,而在更高增压压力、更高工作温度的场景下,则需要选用钛合金或者高温合金材质,不过这类材质的加工、铸造难度都会大幅提升。
