立式气动马达动力执行机构结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1175792
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计
  • 立式气动马达动力执行机构结构设计

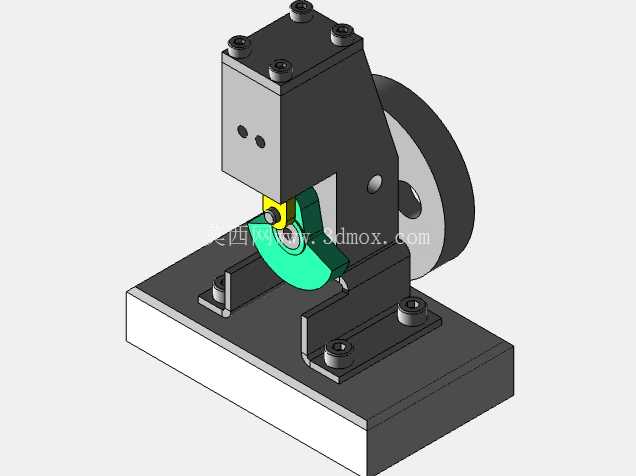

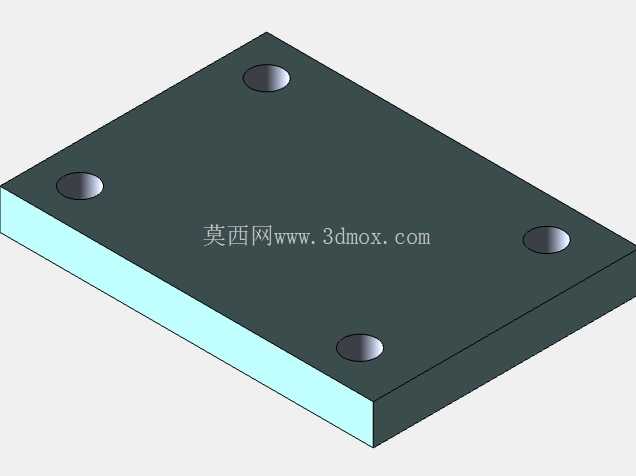

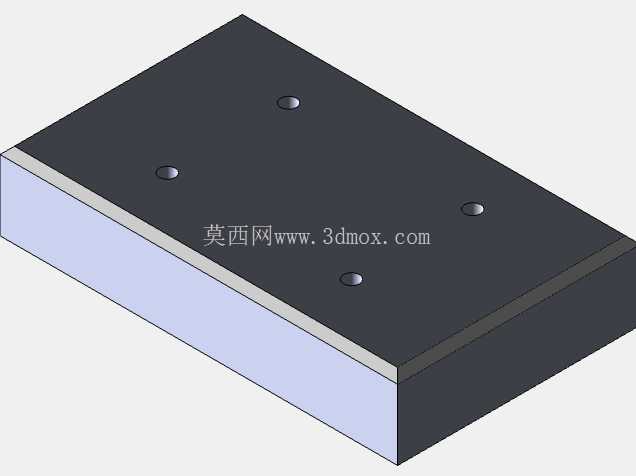

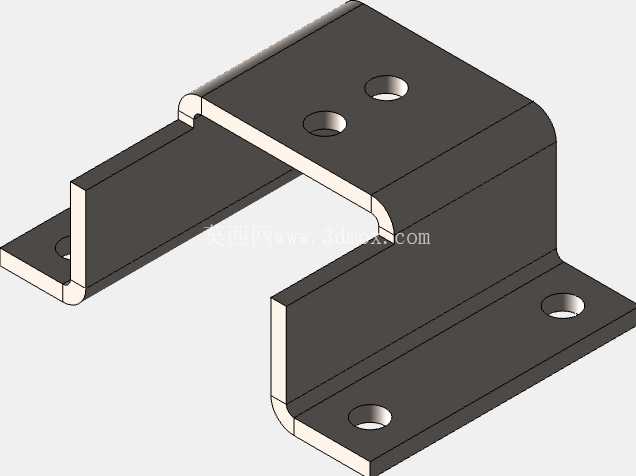

  这套气动动力执行结构,常被应用在小型冲压工位、精密装配压合单元、轻工产线的间歇动力输出场景中,相比同功率等级的电动执行件,它本身具备过载自停、无电火花外泄的特性,在有防爆要求的涂装、粉体输送周边工位也能稳定部署,不会因为负载突变出现烧损绕组的问题,日常运维不需要额外做绝缘检测,适配车间多粉尘、存在少量挥发性气体的作业环境。从结构布局来看,整套机构采用立式L型安装基座,底部预留四个沉头安装孔,安装面做了铣平处理,平面度控制在0.02mm以内,能直接固定在标准铝型材工作台上,不需要额外加工过渡转接板,基座的总宽度控制在180mm区间,前后纵深160mm,整体安装边界不会占用过多工位空间,适合在现有产线做小范围改造时加装。

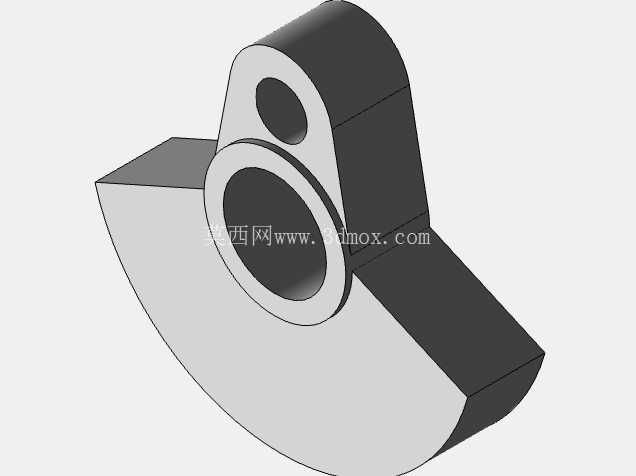

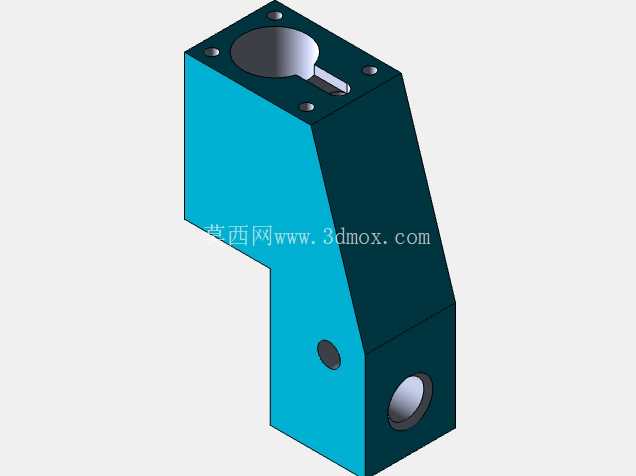

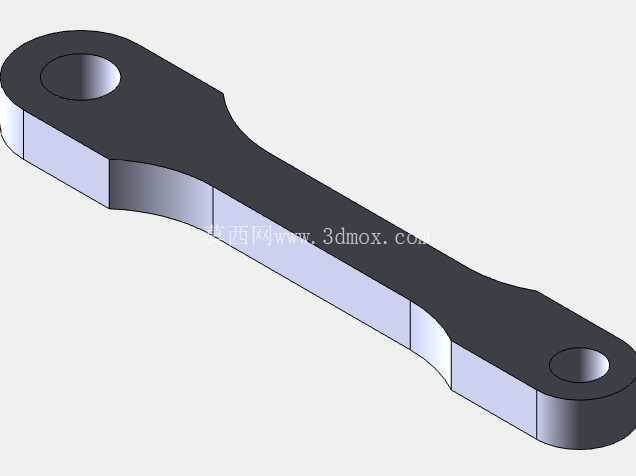

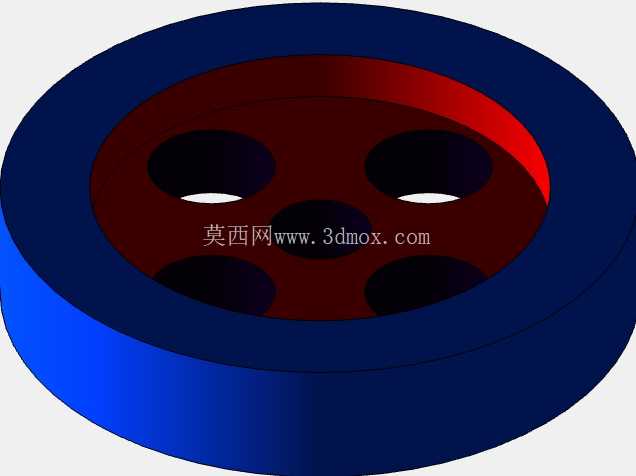

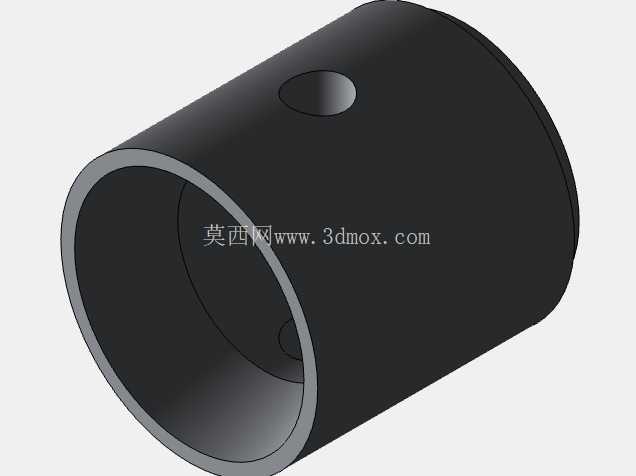

  上部的缸体部分采用方形截面设计,相比圆形缸体,侧面加工的安装定位面更方便布置进气接头、行程检测元件,不需要额外做抱箍固定结构,缸体顶部用四个内六角螺栓做端盖压紧,密封槽直接开在端盖结合面,装配时不需要额外涂覆密封胶,后期拆解维护更换密封件的效率更高。动力输出端通过曲柄滑块结构把活塞的直线往复运动转化为输出轴的旋转动作,侧面带的飞轮结构主要用来储存做功行程的动能,抵消往复运动的惯性冲击,让输出转速更平稳,不会出现单一行程末端的转速骤降问题,输出轴的中心高距离安装基座底面为120mm,能直接匹配市面上多数小型夹具、间歇送料机构的输入轴高度,做传动连接时不需要额外设计张紧轮或者过渡轴座。

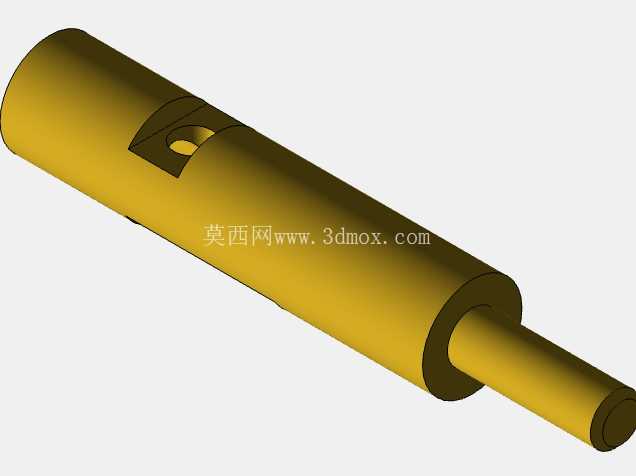

  设计过程中特意把进气口布置在缸体侧上方,避免作业过程中掉落的金属碎屑、切削液堆积在接头位置造成气路堵塞,活塞和缸壁的配合间隙控制在0.03-0.05mm区间,既保证运动过程中不会出现卡滞,也能减少压缩空气的内泄漏,在0.6MPa的标准供气压力下,能稳定输出不低于12N·m的扭矩,满足小型压装、工件换位、夹具驱动的动力需求。整套结构的运动副都做了无油润滑设计,密封件采用耐磨聚氨酯材质,长时间运行不会出现油污滴落的问题,适配食品包装、医药耗材生产这类对洁净度有要求的工位,不需要额外接废油收集装置。

  从安装维护的角度看,所有外露的紧固件都采用标准公制内六角规格,现场运维用常规的内六角扳手就能完成拆解,不需要配备专用工具,飞轮和输出轴之间采用平键连接做周向固定,轴端用锁紧螺母做轴向限位,长期运行不会出现飞轮松脱的问题。在实际选型适配时,要注意供气回路需要搭配三联件做过滤调压,避免压缩空气中的水分、杂质进入缸体造成密封件过早磨损,输出端如果要连接偏心负载,需要额外加装支撑轴承座,避免输出轴承受过大的径向力造成轴封偏磨。这套结构的设计没有采用复杂的异形曲面零件,所有结构件都能通过常规的铣削、钻削工艺完成加工,不需要开模或者做特殊的五轴加工,小批量制作的成本可控,对于设备改造的场景来说,能快速完成加工装配投入使用。
