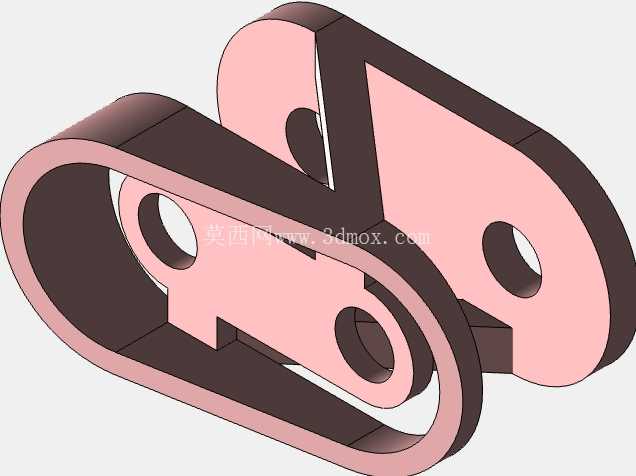

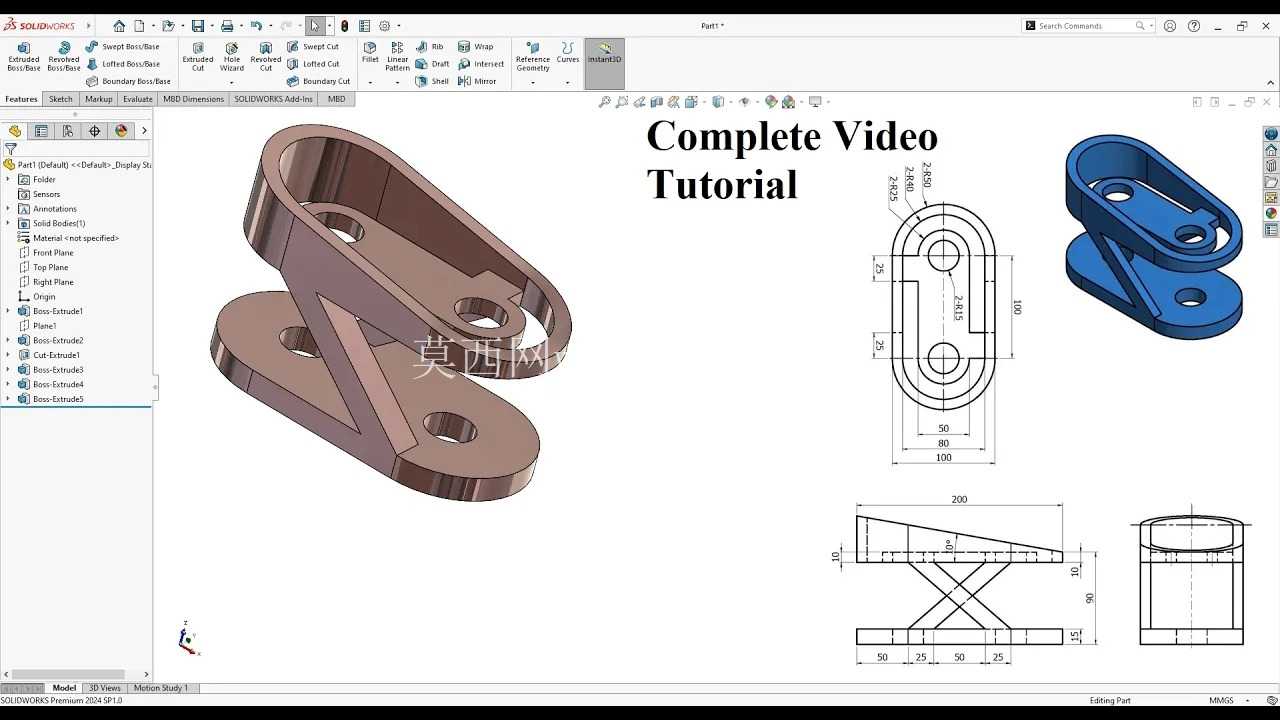

Solidworks支架安装板结构设计建模教程

支架安装板作为工装夹具、小型输送线、非标自动化设备中极为常见的连接承载构件，其结构合理性直接决定了整套机构的安装精度与运行稳定性，在铸造模具配套工装、小型工位辅助支撑结构中应用尤为广泛。这类零件通常承担两个核心功能：一是作为不同功能组件的连接过渡载体，将上部执行构件、定位模块与下部安装基座可靠固定，抵消设备运行过程中产生的横向剪切力与纵向载荷；二是通过自身的孔位与型面设计，实现安装过程中的快速对位，降低现场装配的调整难度，减少工装调试的时间成本。

从实际应用场景来看，这类支架安装板常出现在小型铸造模具的侧抽芯机构配套安装座、工位检测夹具的支撑立板、小型物料导向机构的固定基座中，部分带斜向支撑结构的安装板还可用于需要倾斜安装导向组件的工位，比如小型工件的姿态调整滑道、检测探头的倾斜固定座等场景。不同于标准平板类安装件，该类带折弯/斜撑结构的安装板需要兼顾垂直安装面与水平安装面的形位公差，两个安装面的垂直度偏差通常需要控制在0.05mm以内，否则会导致上部安装的构件出现倾斜，影响后续工位的定位精度。

在设计思路上，这类零件首先需要明确安装边界条件：水平安装面通常设置两个长圆孔或通孔，用于与下方的型材基座或设备平台连接，孔位的间距需要匹配常用铝型材的槽口间距，比如适配40系列铝型材时，孔中心距通常设置为40mm的整数倍，减少现场安装时的打孔适配工作量；垂直安装面则根据上部连接构件的尺寸设置对应安装孔，孔位需要避开零件的折弯应力集中区，通常孔边缘到折弯边的距离不小于板厚的1.5倍，避免折弯加工时出现孔位变形。斜向支撑结构的设计是这类零件的核心，支撑筋的倾斜角度通常根据承载需求确定，当承受的纵向载荷较大时，倾斜角度设置为45度左右，最大化提升结构的抗弯折能力；当需要避让周边其他构件时，可适当调整倾斜角度，但需要保证支撑筋的两端分别与水平、垂直安装面的连接处做圆角过渡，减少应力集中，避免长期受载后出现焊缝开裂或者板材断裂的问题。

外形尺寸方面，这类小型支架安装板的整体轮廓通常控制在150mm以内，板厚根据承载需求选择3-6mm的冷轧钢板或者铝合金板材，若用于铸造模具周边的高温工况，则需要选用厚度不小于5mm的Q235钢板，表面做发黑处理提升耐高温与防锈能力。安装孔的尺寸通常根据常用连接螺栓规格设置，比如适配M6螺栓时，孔直径设置为6.5mm，预留一定的安装调整余量；若需要实现安装位置的微调，则将其中一组安装孔设计成长圆孔，长圆孔的长度通常设置为10-15mm，满足现场调试时的位置调整需求。

建模过程中需要重点关注几个工艺细节：一是折弯处的内圆角半径需要匹配板材厚度，通常内圆角半径设置为与板厚相等，避免折弯时出现板材开裂或者回弹过大的问题；二是所有安装孔的端面需要做倒角处理，去除钻孔产生的毛刺，避免螺栓安装时出现偏斜，同时也能提升装配效率；三是斜撑与两个安装面的连接处需要设置合理的焊接坡口或者一体折弯的工艺缺口，若采用一体折弯成型，需要在折弯交汇处设置止裂槽，避免折弯时出现材料撕裂。从实际使用反馈来看，不少新手设计的这类支架安装板容易出现两个问题：一是忽略了安装螺栓的操作空间，导致孔位距离支撑筋过近，扳手无法伸入拧紧螺栓；二是支撑筋的高度设计不合理，导致上部安装的构件与下方基座出现干涉，因此建模完成后需要进行虚拟装配验证，模拟螺栓的安装路径与周边构件的运动范围，确保实际装配时不会出现干涉问题。

对于铸造模具配套的支架安装板，还需要考虑模具运行时的震动影响，因此在安装面之间通常会增加减震垫的安装空间，在水平安装面的孔位周边预留0.5-1mm的沉台，用于放置橡胶减震垫，减少模具震动传递到上部的检测元件或者导向构件上，提升元器件的使用寿命。同时，这类用于铸造场景的安装板需要避免设计封闭的积灰槽，所有型面尽量设置一定的倾斜角度，减少铸造砂尘在零件表面的堆积，降低日常清理的工作量。
