轻量化镂空式无人机承载底盘结构设计

这款无人机底盘结构，是小型多旋翼无人机的核心承载基体，日常作业中需要挂载飞控模块、电池组、电调、图传设备以及任务载荷，所有机载部件的安装定位、振动隔离、载荷传递都要依托这个底盘完成，因此结构设计的合理性直接决定整机的飞行稳定性与载荷适配能力。从实际应用场景来看，这类底盘多用于工业级小型巡检无人机、航拍作业无人机以及教学研发类试验无人机，需要在复杂户外环境下承受起降冲击、飞行过程中的气动载荷以及机动动作带来的惯性力，同时还要兼顾整机重量控制，避免冗余结构侵占有效载荷的重量配额。

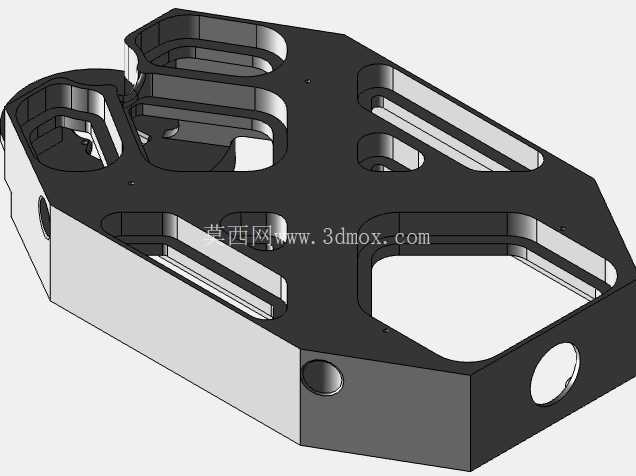

从结构设计思路来看，整体采用一体化铸造成型的框架式构型，没有多余的拼接装配面，从根源上减少了装配连接带来的刚度损失与装配误差累积。主体轮廓采用切角多边形构型，而非传统的矩形框架，这种设计一方面可以在飞行过程中降低边角处的气动扰流，减少不必要的飞行阻力，另一方面也能在发生擦碰、坠机等意外情况时，避免尖锐直角直接受力断裂，提升结构的抗损能力。底盘上大面积的镂空槽设计并非单纯为了减重，每一处镂空的位置、宽度、走向都经过受力路径校核：沿着机臂安装位到中心载荷区的主受力路径上，保留了连续的加强筋结构，保证起落冲击、机动过载时的力可以顺畅传递分散，而非受力路径区域的材料则尽可能去除，在保证整体刚度满足使用要求的前提下，最大化降低结构自重，提升整机的推重比与续航表现。

在安装边界设计上，底盘上预留的多个圆形安装孔位，分别对应机臂固定座、飞控安装板、电池绑带固定柱、起落架连接座的安装位置，孔位的同轴度、端面平面度都按照装配公差要求做了适配设计，安装时不需要额外做二次加工即可完成标准件的装配。底盘侧边的沉孔结构用于安装机载外设的固定座，沉孔设计可以让螺丝头完全埋入结构内部，不会突出表面勾挂线缆或者影响气动外形。底盘的厚度设计做了差异化处理：中心承载区域因为要挂载电池、任务载荷等重量较大的部件，壁厚做了加厚处理，提升局部的抗压与抗变形能力；边缘非主要承载区域的壁厚则适当减薄，配合镂空结构进一步控制重量。

从实际使用的角度考量，这款底盘的结构设计充分考虑了机载设备的布线需求，镂空的槽位同时可以作为线缆的走线通道，电调线、电源线、图传线可以沿着槽位规整布置，避免线缆外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性，也能减少线缆与结构件之间的摩擦损耗。底盘上下表面的安装平面都做了平面度处理，保证飞控等对安装平面精度有要求的部件安装后不会出现倾斜，避免影响传感器的初始校准精度。在起降冲击的耐受设计上，底盘与起落架连接的位置做了局部加强结构，分散降落时的冲击力，避免长期起降后连接位置出现疲劳裂纹。

不同于很多拼接式机架需要多个零件装配才能形成完整承载结构，这款一体化铸造的底盘在装配时只需要将各个机载部件直接固定在对应安装位即可，大幅减少了装配工作量，也避免了多个连接螺栓松动带来的结构隐患。结构的圆角过渡处理也做了针对性设计，所有的棱边、镂空槽的转角位置都采用了圆角过渡，避免应力集中导致的结构断裂，尤其是在长期承受振动载荷的使用场景下，圆角过渡可以大幅提升结构的疲劳寿命，减少飞行过程中结构失效的风险。整体结构的尺寸设计适配常用的200-250mm轴距的小型无人机，安装孔位的间距符合主流机载配件的通用安装标准，可以直接适配市面上多数标准化的无人机配件，不需要单独定制转接件，降低整机的搭建成本。
