手持式内燃动力电钻三维结构设计模型

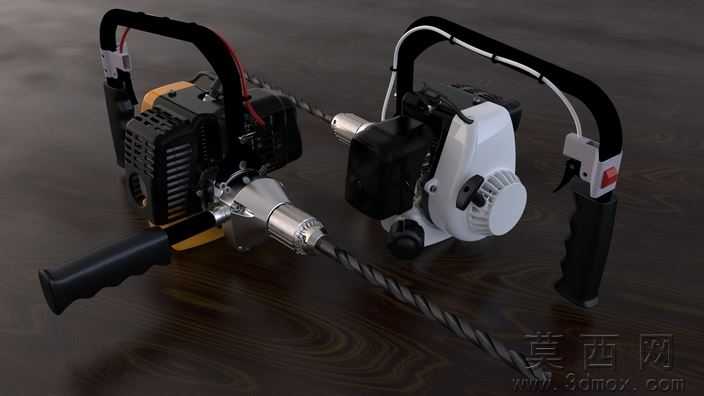

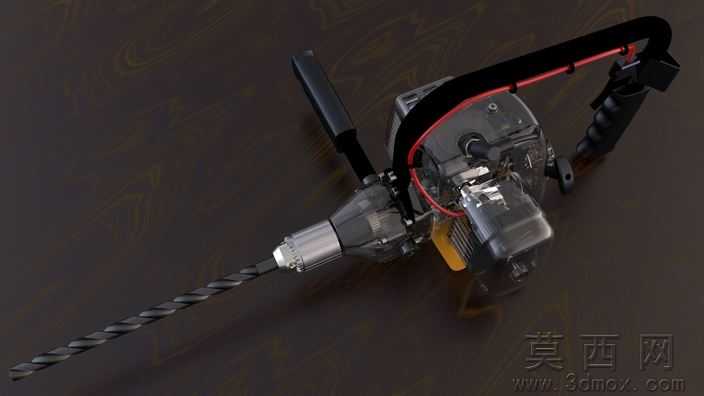

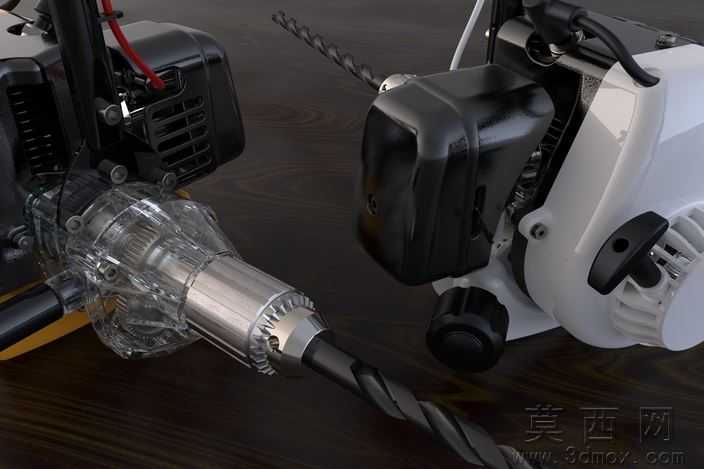

本模型为手持式内燃动力电钻的完整三维设计成果，建模阶段以真实内燃钻孔工具的实物测绘尺寸为基准，在Pro/Engineer Wildfire4.0软件中完成全参数化建模流程：首先搭建整机装配骨架模型，确定动力单元、传动单元、操作单元、钻孔执行单元的空间位置与装配基准，随后逐一对内燃机缸体、散热鳍片、曲柄连杆传动组件、钻夹头连接轴、环形操作手柄、辅助握持手柄、燃油供给组件、点火控制开关等零部件进行独立建模，每个零件均严格按照工程尺寸约束特征参数，确保各部件装配间隙符合机械设计公差要求，无干涉错配问题。参数设计层面，模型还原了内燃电钻的核心传动比参数，匹配小型二冲程内燃机的动力输出特性，钻夹头适配标准直径麻花钻的装夹尺寸，手柄握持区域的弧度参数贴合人体工学设计要求，整机重心位置经过参数优化，平衡动力端与钻孔端的重量分布，降低长时间手持操作的疲劳感。渲染材质环节针对不同零部件匹配对应材质属性：内燃机外壳采用哑光工程塑料与磨砂金属材质，散热鳍片赋予铸铁金属质感，操作手柄表面添加防滑橡胶纹理材质，钻杆部分还原高速工具钢的金属光泽，开关按键采用亮面塑料材质，整机渲染效果还原真实工具的材质质感，细节表现到位。结构原理上，本模型完整复现内燃电钻的工作逻辑：小型二冲程内燃机输出旋转动力，经减速齿轮组调整转速与扭矩后传递至钻夹头输出轴，带动安装在钻夹头上的钻头完成旋转钻孔作业，环形主手柄集成油门控制与熄火开关，辅助侧手柄用于作业时稳定机身，燃油箱与内燃机一体化布局减少整机体积，散热结构覆盖动力单元高发热区域，保障持续作业的稳定性。软件兼容方面，模型除原生Pro/Engineer格式外，同步导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面即可完成装配体的导入查看。研发教学应用层面，该模型可作为手持式动力工具设计的教学案例，用于讲解内燃动力工具的传动结构设计、人体工学手柄设计、小型内燃机布局设计等知识点，也可作为机械专业学生进行三维建模练习、装配体设计实训的参考素材，同时可为同类手持钻孔工具的产品改型、结构优化提供三维模型基础，帮助研发人员快速完成方案验证与结构调整，缩短产品开发周期。
