T90主战坦克SolidWorks三维建模设计

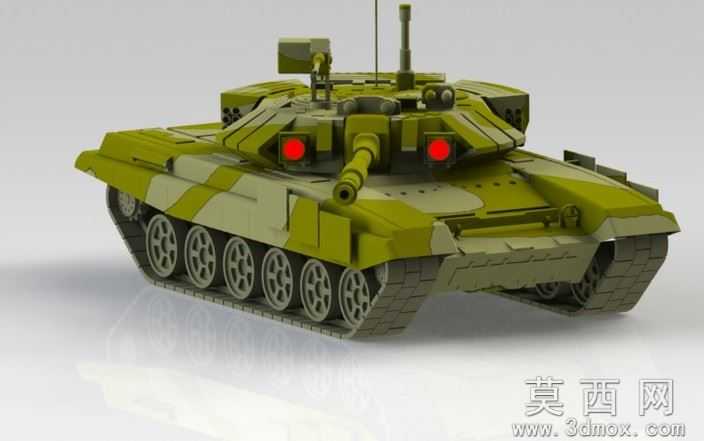

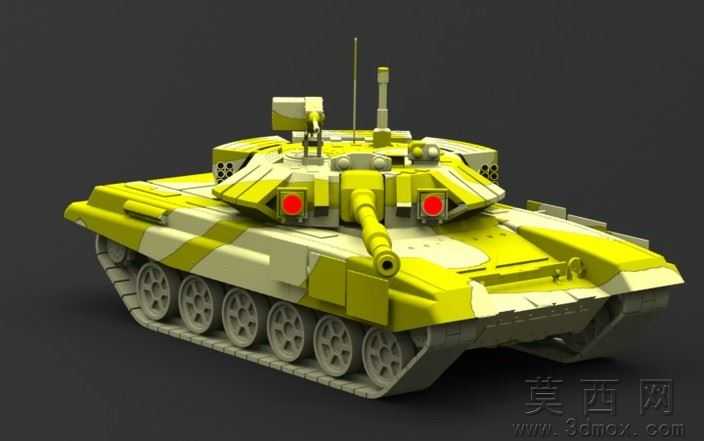

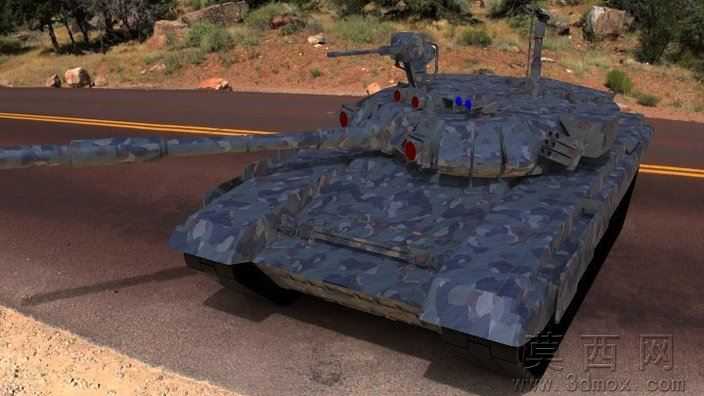

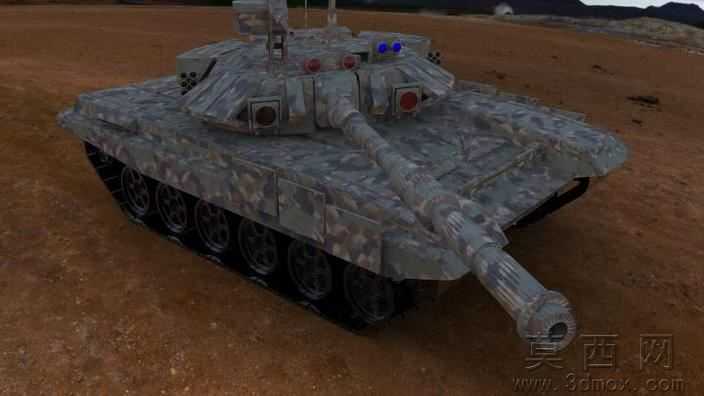

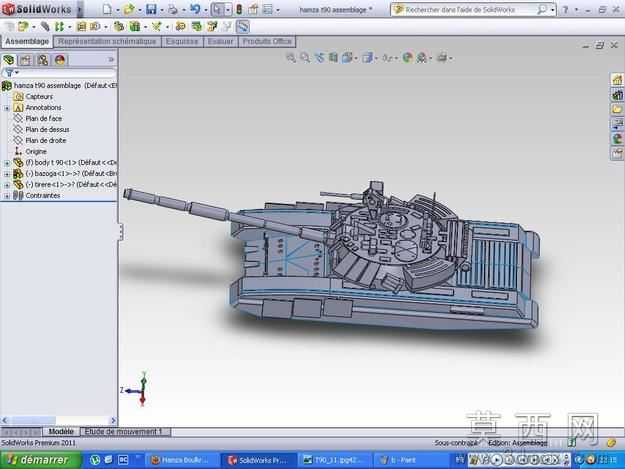

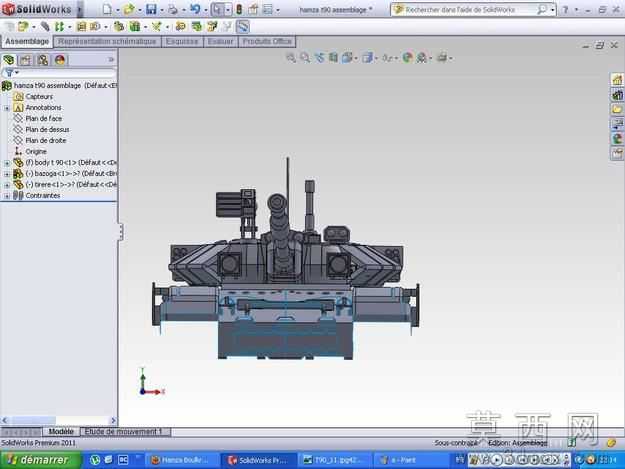

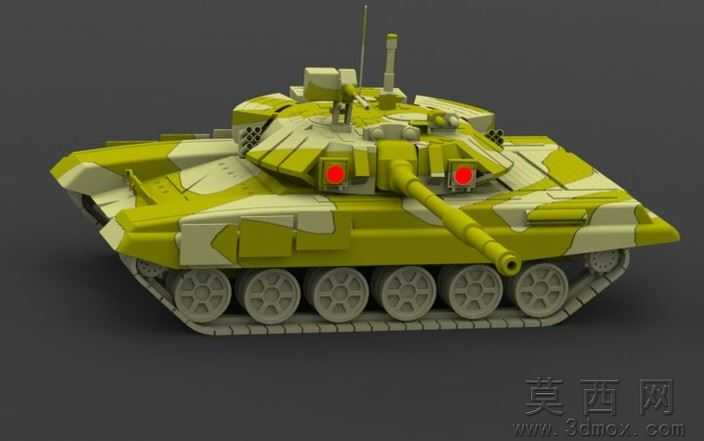

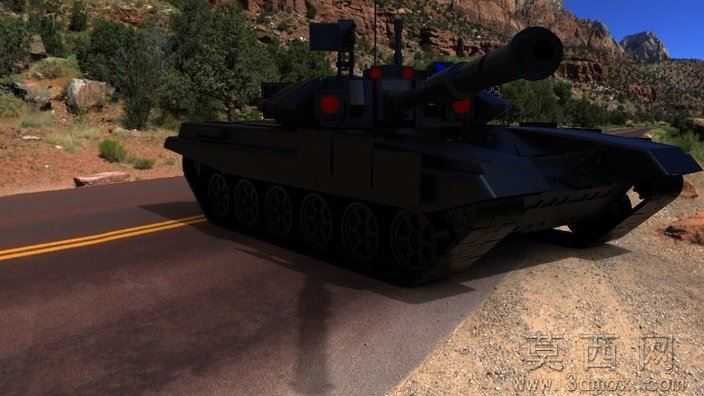

本次T90主战坦克三维模型的建模流程遵循自底向上的装配设计逻辑，首先完成履带负重轮、悬挂扭杆、车体主装甲板等基础零部件的独立建模，通过草图绘制、凸台拉伸、切除特征完成单个负重轮的轮缘、轮毂、橡胶轮圈的细节构建，再通过线性阵列配合路径拟合生成完整的履带环结构，随后依次搭建炮塔基体、125mm主炮身管、炮长观瞄装置、高射机枪、红外干扰灯、车载天线等上部组件，最后通过同轴配合、距离约束、角度限位完成整车总装配，还原实车的部件相对位置关系。参数设计阶段严格参考T90坦克的公开实车尺寸比例，设定整车长度含炮管约9.5米、车体宽度3.78米、炮塔高度2.2米的基准参数，负重轮直径、履带节距、主炮俯仰角度范围、炮塔旋转限位参数均按照真实装备的比例换算设置，各部件的壁厚、连接结构预留合理的装配间隙，避免模型出现干涉穿模问题。渲染材质环节针对不同部件匹配对应材质属性，车体与炮塔的装甲部分采用军绿迷彩哑光涂装，设置低反光度的粗糙漆面质感，履带与负重轮轮缘采用深灰色橡胶加金属磨损质感，主炮身管采用哑光炮钢材质，红外干扰灯设置半透明红色灯罩加自发光效果，观瞄窗口采用高透玻璃材质，最终渲染出带有地面倒影的写实展示效果，还原装甲装备的厚重质感。结构原理层面完整还原T90坦克的经典布局，车体前部为驾驶舱、中部为战斗舱搭载焊接炮塔与旋转供弹机构、后部为动力舱预留动力模块安装位，悬挂系统采用扭杆式独立悬挂结构，每侧6个负重轮配合诱导轮、主动轮完成履带张紧，炮塔正面的接触-5爆炸反应装甲块、侧面的烟雾弹发射器、顶部的观瞄设备均按照实车布局排布，清晰展示第三代主战坦克的典型结构特征。软件兼容方面，模型提供SolidWorks2011原生格式文件，同时导出STEP通用三维格式，可兼容UG、Pro/E、Catia、3ds Max等绝大多数主流三维设计软件，无需格式转换即可直接打开编辑，不同软件导入时不会出现特征丢失、曲面破损问题，适配不同用户的软件使用习惯。研发教学应用层面，该模型可作为装甲车辆结构教学的演示教具，帮助学习者理解主战坦克的整体布局与部件组成，也可作为军事题材三维动画、仿真场景的素材使用，还能为装备爱好者提供改装设计的基础模型，用于拓展制作遥控坦克模型的结构参考，同时也可作为SolidWorks装配设计、曲面建模的教学案例，帮助初学者掌握大型复杂装配体的建模方法与约束技巧。
