V形槽铝型材框架式3D打印机结构设计

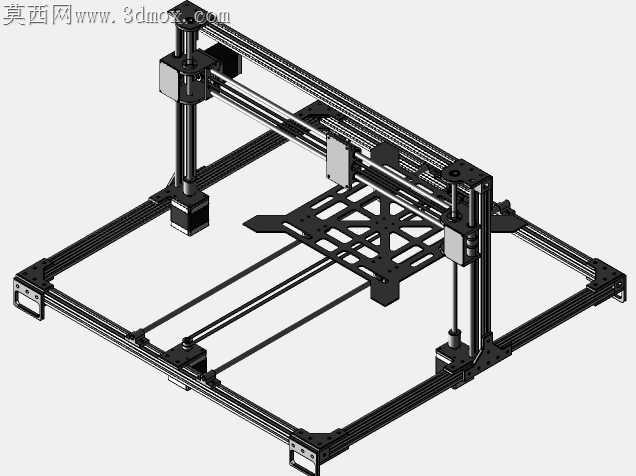

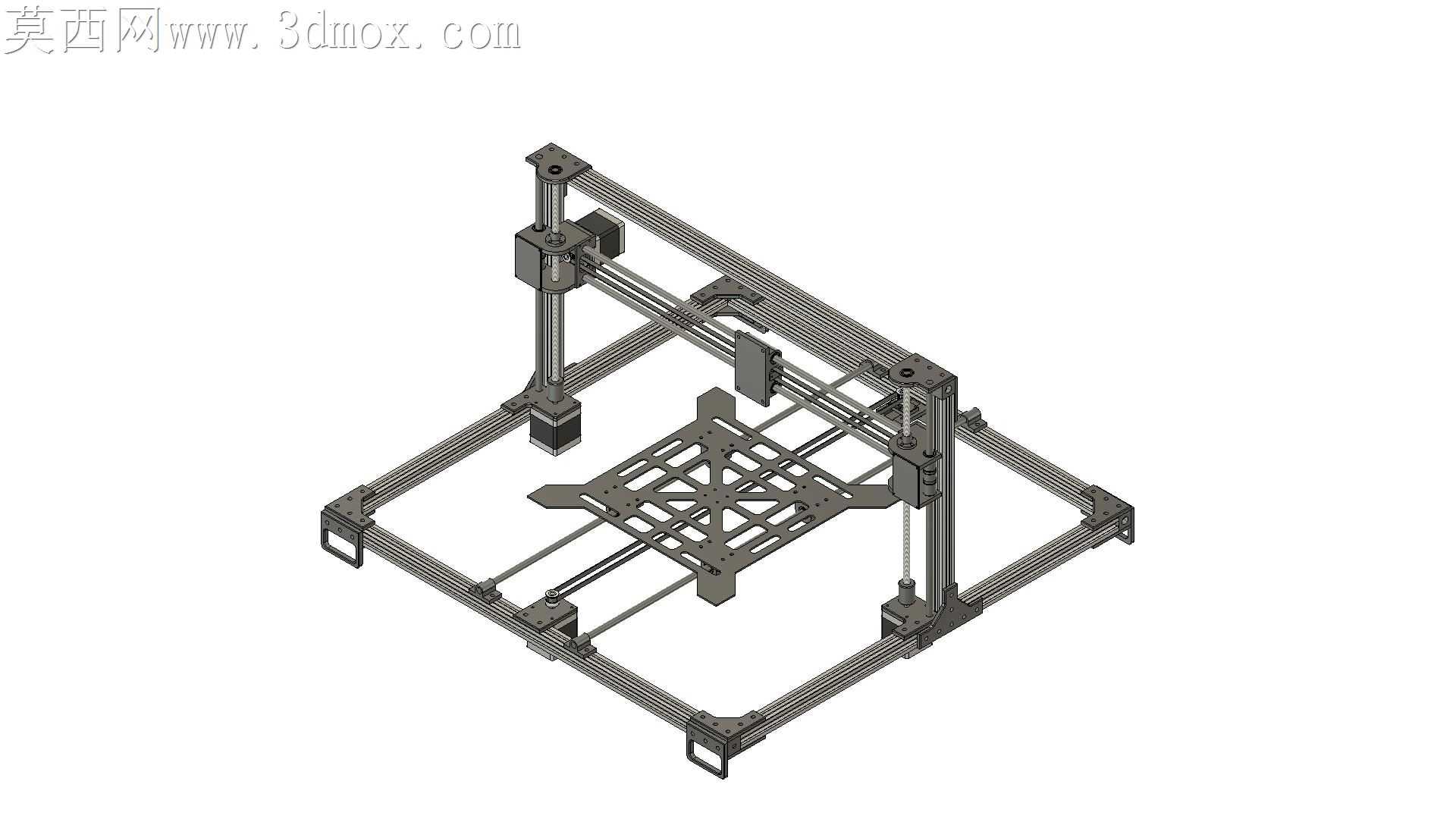

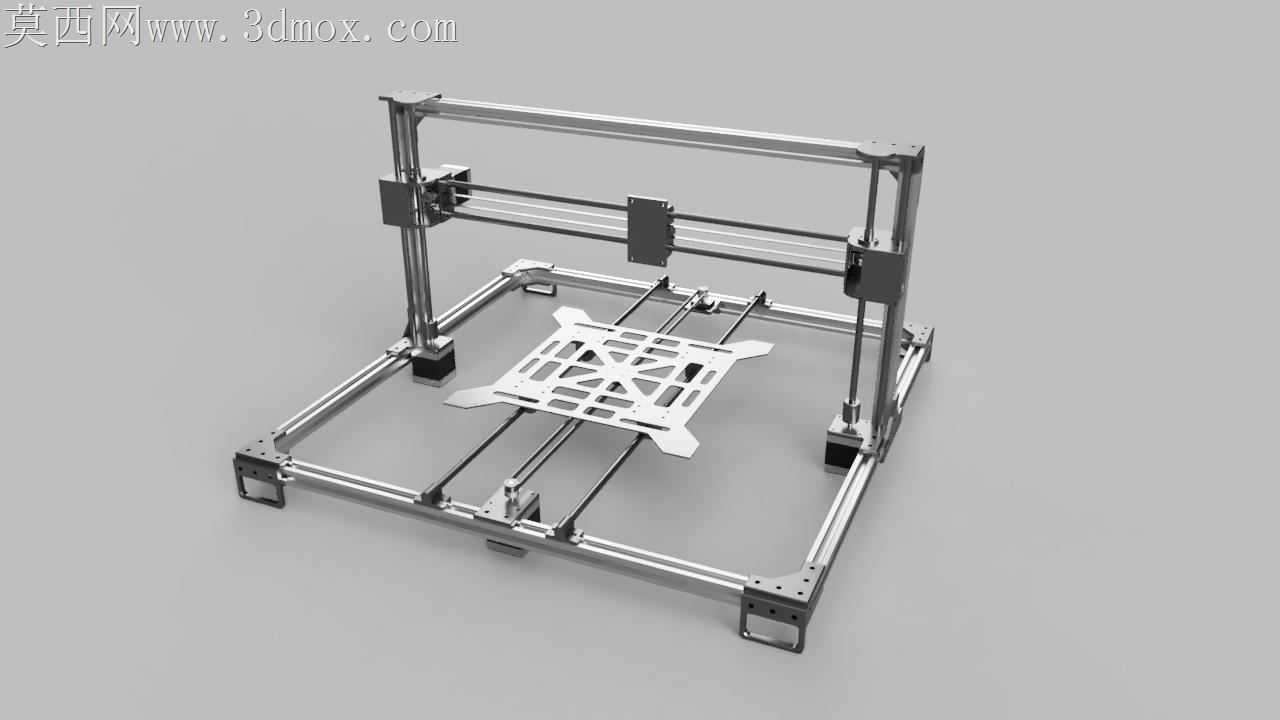

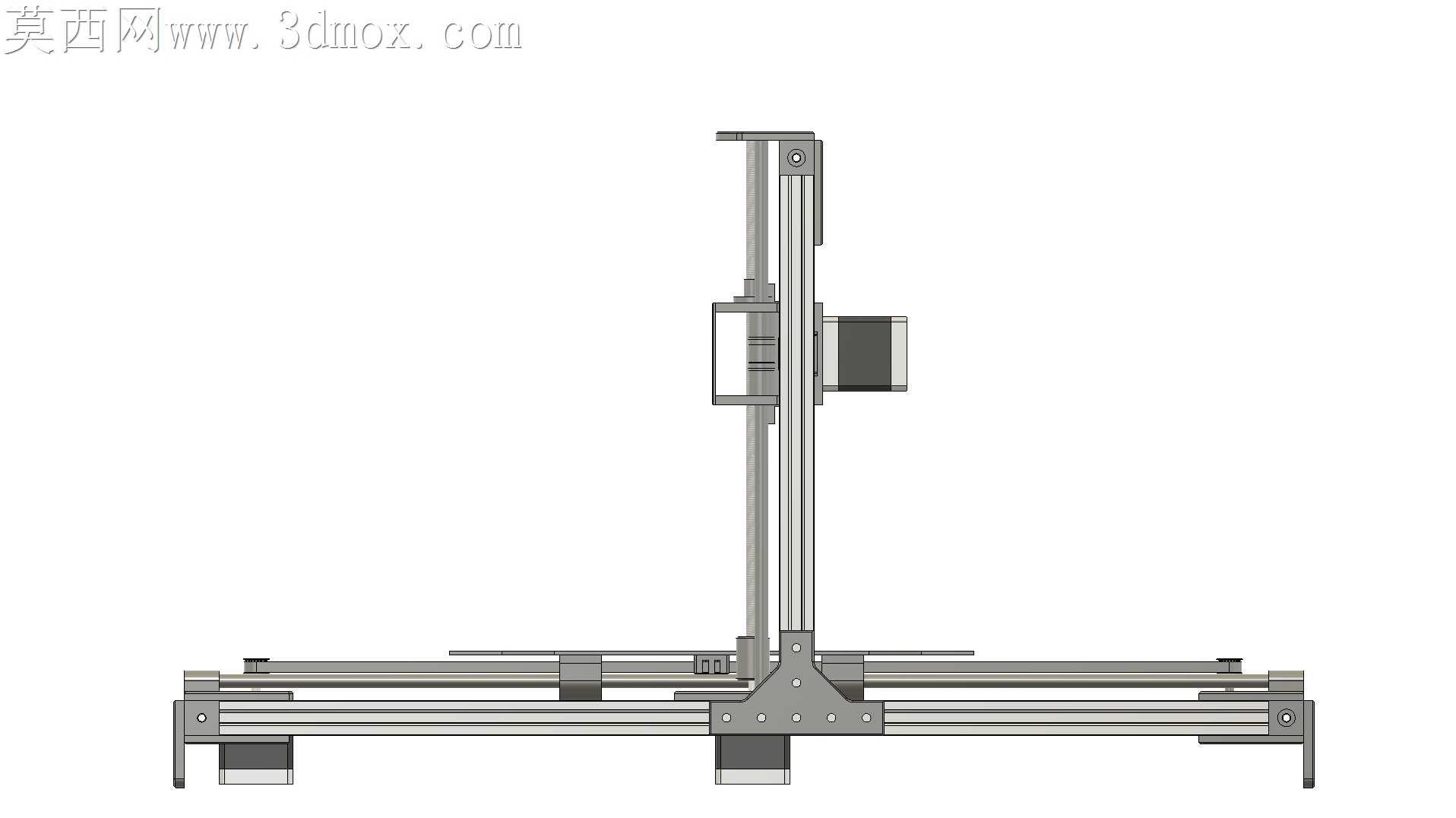

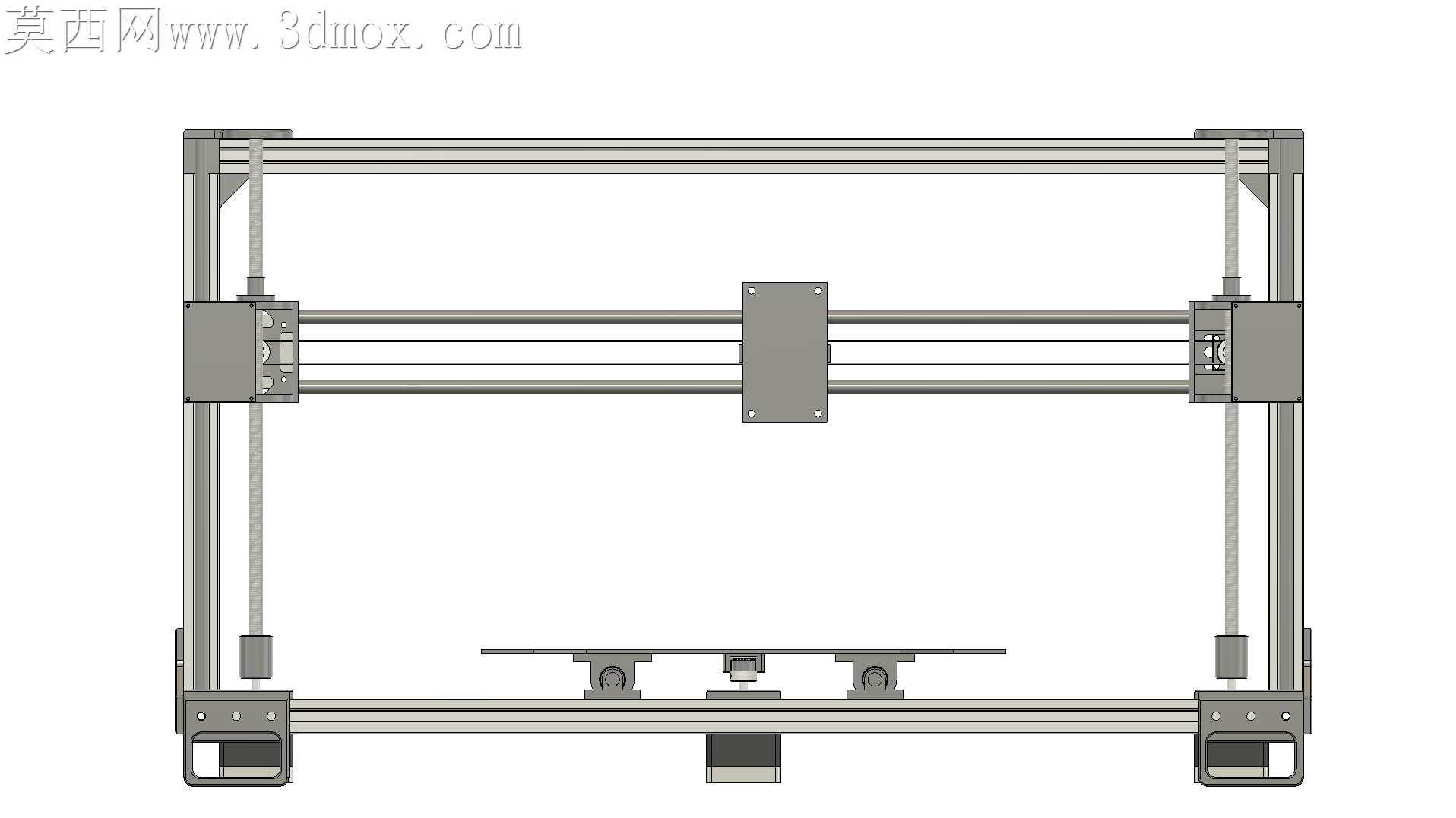

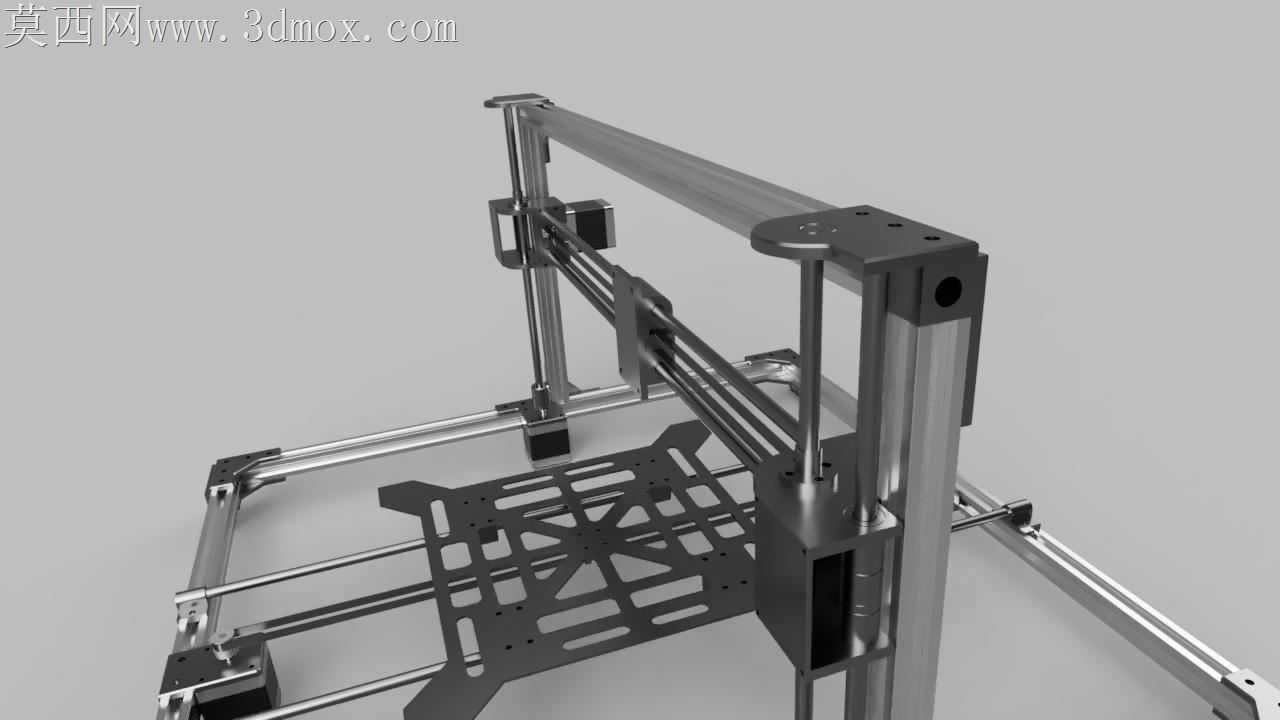

本作品为采用挤压铝型材搭建的桌面级FDM 3D打印机整机结构三维模型，建模阶段严格遵循机械装配逻辑完成全零件参数化构建，所有铝型材构件均按照20x20V形槽工业铝型材的标准截面尺寸绘制，精准还原了V形槽导轨的卡槽轮廓、端面连接孔位的位置与尺寸公差，确保虚拟模型与实际工业型材的装配匹配度。模型整体采用龙门式运动架构，X轴运动组件搭载于双Y轴平行导轨之上，打印平台安装于Y轴传动模组，Z轴双丝杆垂直布置于框架后侧，运动行程匹配300x300mm的底座设计尺寸，同时预留了底座膨胀拓展的安装接口，可根据使用需求扩展打印幅面。建模过程中对无螺钉快装结构做了重点还原，所有铝型材之间的连接均采用专用角件与卡扣式连接件，无需额外攻丝或钻孔即可完成框架组装，大幅降低整机装配难度；四个运动轴均适配Nema17-17PM-J440-G2VS型号步进电机的安装尺寸，精准绘制了电机安装法兰、轴伸长度、固定孔位的细节，可直接导出工程图用于实际零件加工。渲染阶段采用金属磨砂材质赋予铝型材构件，还原工业铝型材表面阳极氧化的哑光银质感，塑料连接件采用哑光黑工程塑料材质，传动光轴与丝杆采用抛光金属材质，通过三点布光方案突出框架的结构层次感与装配逻辑，清晰展示各部件的连接关系与运动路径。设计思路上主打轻量化、易组装、可拓展的定位，省略了挤出机组件的建模，为使用者预留了自主选配挤出系统的空间，既适合3D打印爱好者自行采购零件组装整机，也可作为桌面级3D打印机结构优化的参考设计方案，模型中所有配合面均按照实际装配间隙设置公差，避免出现干涉问题，可直接用于运动仿真与装配验证。
