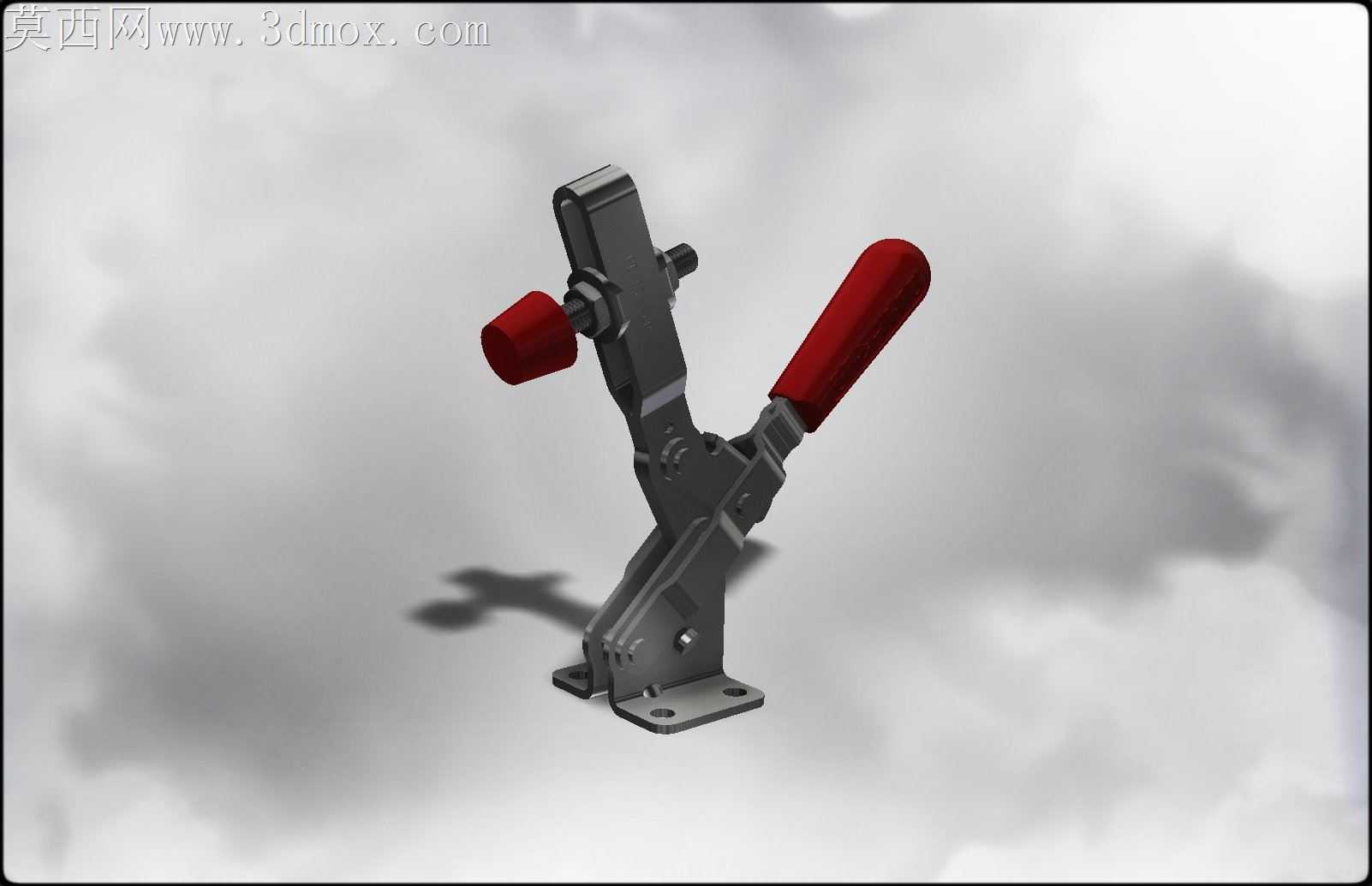

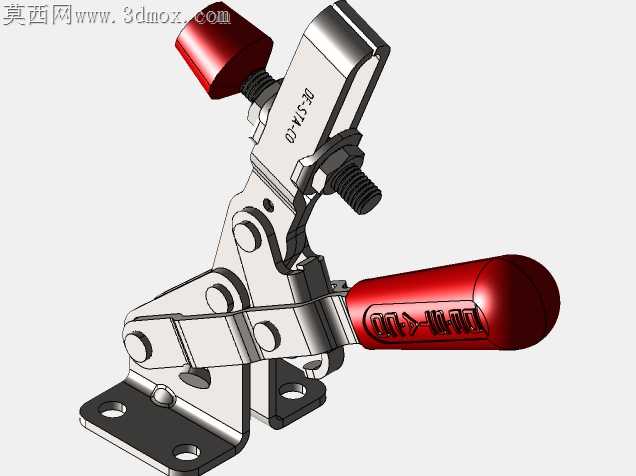

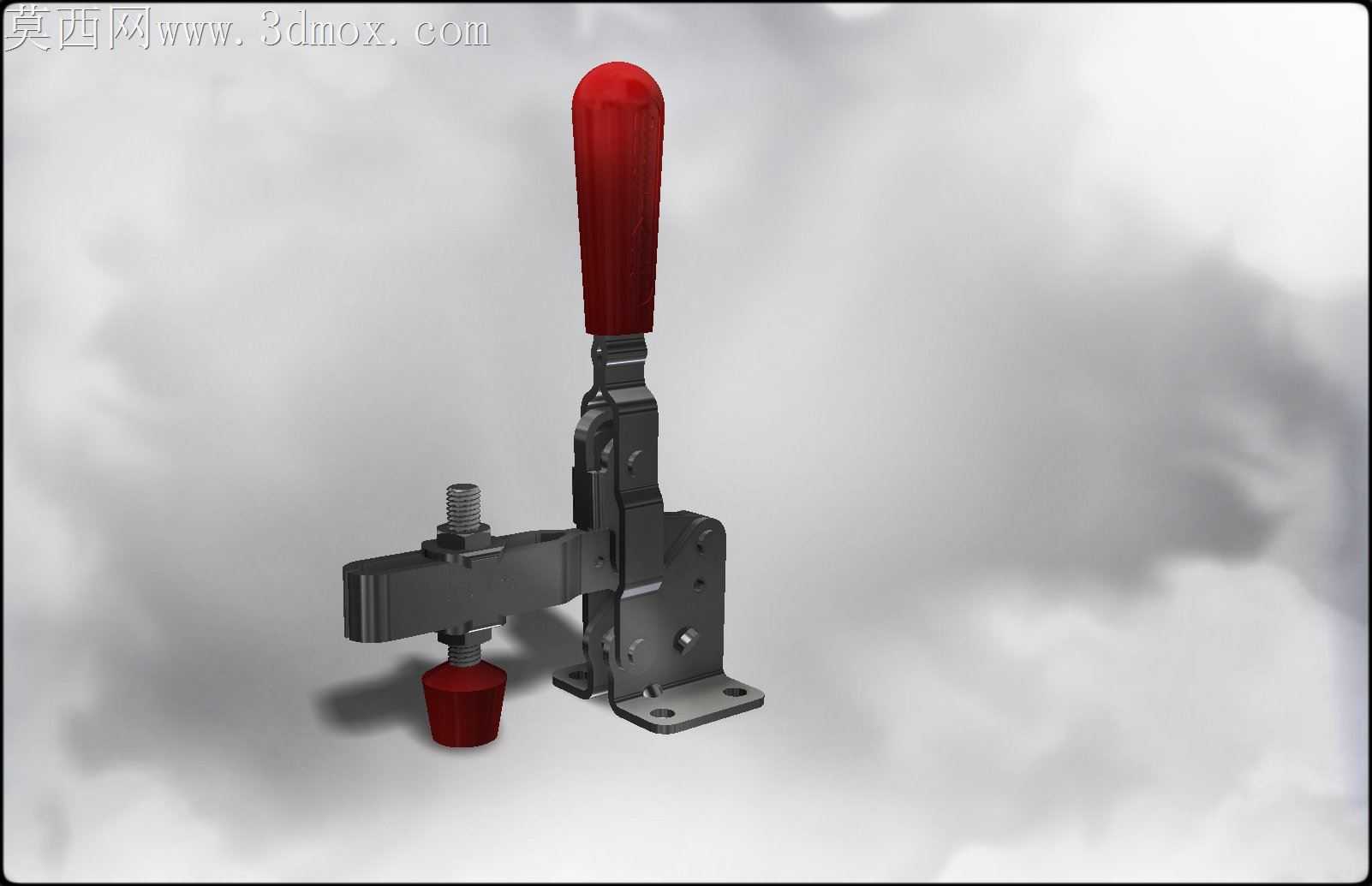

Destaco U210-U立式手动快速夹钳

本模型为Destaco U210-U型立式手动快速夹钳，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循原厂实物的尺寸比例与装配逻辑，完整还原夹钳的所有功能部件。模型首先从底座安装结构开始搭建，底座采用带安装孔的平板式设计，预留的四个沉头安装孔可直接对应工装台的安装点位，建模时精准还原孔位的倒角、沉台深度与底座的折弯加强结构，保证安装结构的工程实用性。随后搭建夹钳的肘节连杆传动结构，这部分是快速夹钳的核心功能单元，建模时严格还原各连杆的铰接点位、转轴直径与连杆的厚度参数，通过运动仿真验证了肘节机构的死点锁紧特性，确保夹钳下压到锁紧位置时可形成稳定的自锁状态，不会受外力作用意外松脱。操作手柄部分采用符合人体工学的长柄造型，表面做了防滑纹理的细节建模，手柄与连杆的连接结构还原了真实的销轴装配关系，手柄末端的圆弧过渡处理也在模型中完整呈现，还原操作时的握持手感。压头部分采用可调式螺杆结构，建模时还原了螺杆的全段螺纹特征、压头底部的橡胶缓冲垫结构，螺杆与压臂的连接位置设置了调节螺母的细节，可直观展示夹钳的压紧行程调节功能。材质与渲染阶段，金属结构件统一采用哑光冷轧钢材质，调整材质的粗糙度与金属度参数还原工业五金件的磨砂金属质感，手柄部分采用红色酚醛塑料材质，还原绝缘防滑握把的真实视觉效果，压头底部的橡胶垫采用高粗糙度的暗红色橡胶材质，区分不同部件的材质属性。渲染时采用柔和的工业产品布光方案，主光源从侧上方打亮夹钳的主体结构，辅助光源补全铰接位置、底座底部的暗部细节，添加柔和的环境反射效果突出金属部件的质感，背景采用浅灰色渐变背景突出夹钳本身的结构特征。模型完整还原了该款夹钳的立式安装、垂直压紧的结构特点，所有部件的装配关系清晰，可用于工装夹具方案展示、手动压紧机构的设计参考，也可作为自动化产线工装工位的配套组件模型使用，模型的结构细节完整，可直接导出用于工程参考、方案演示等场景。
