罗森伯格SMA四孔隔板18GHz射频连接器

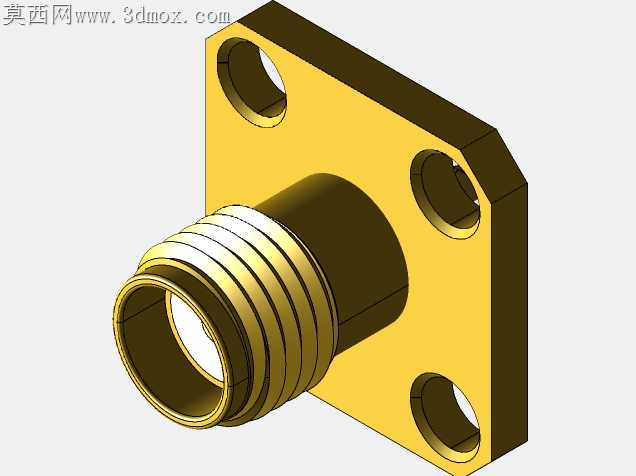

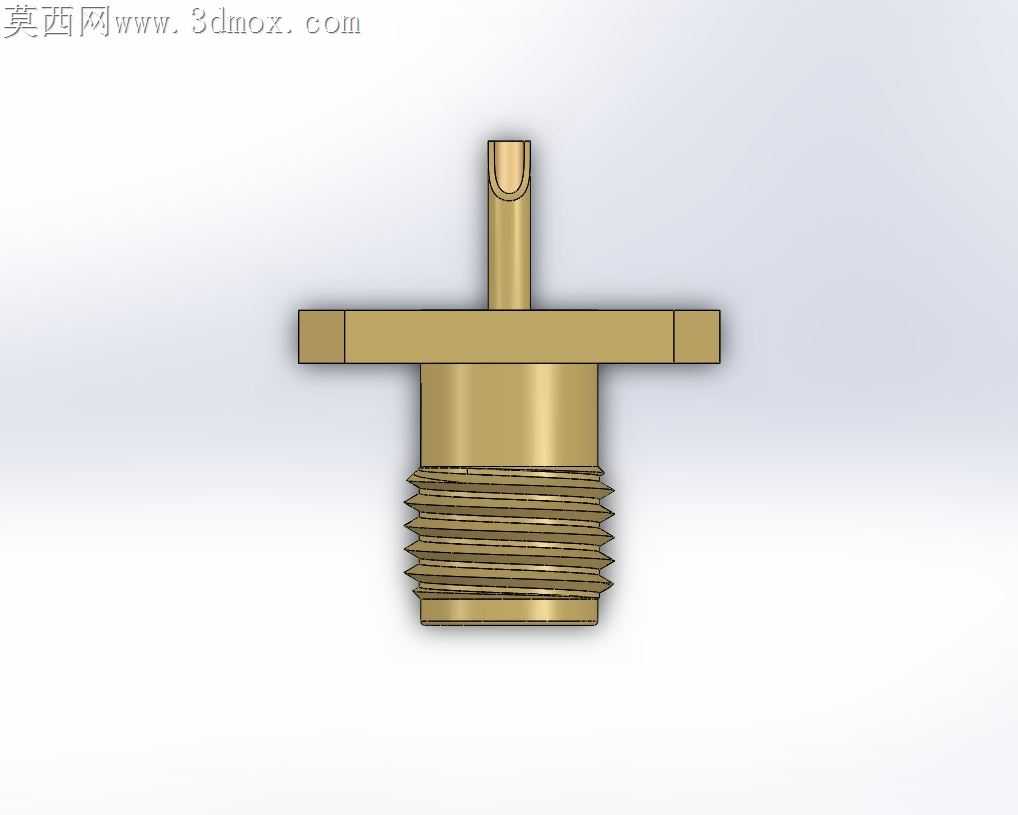

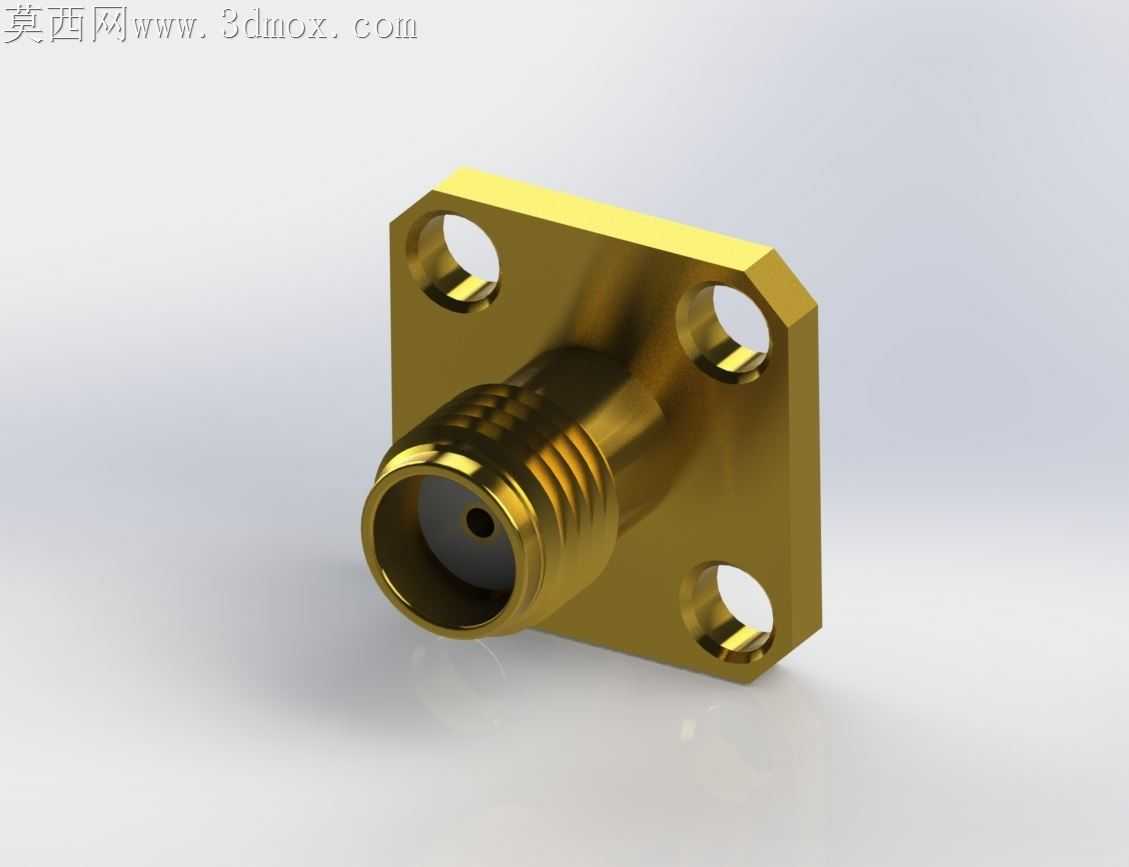

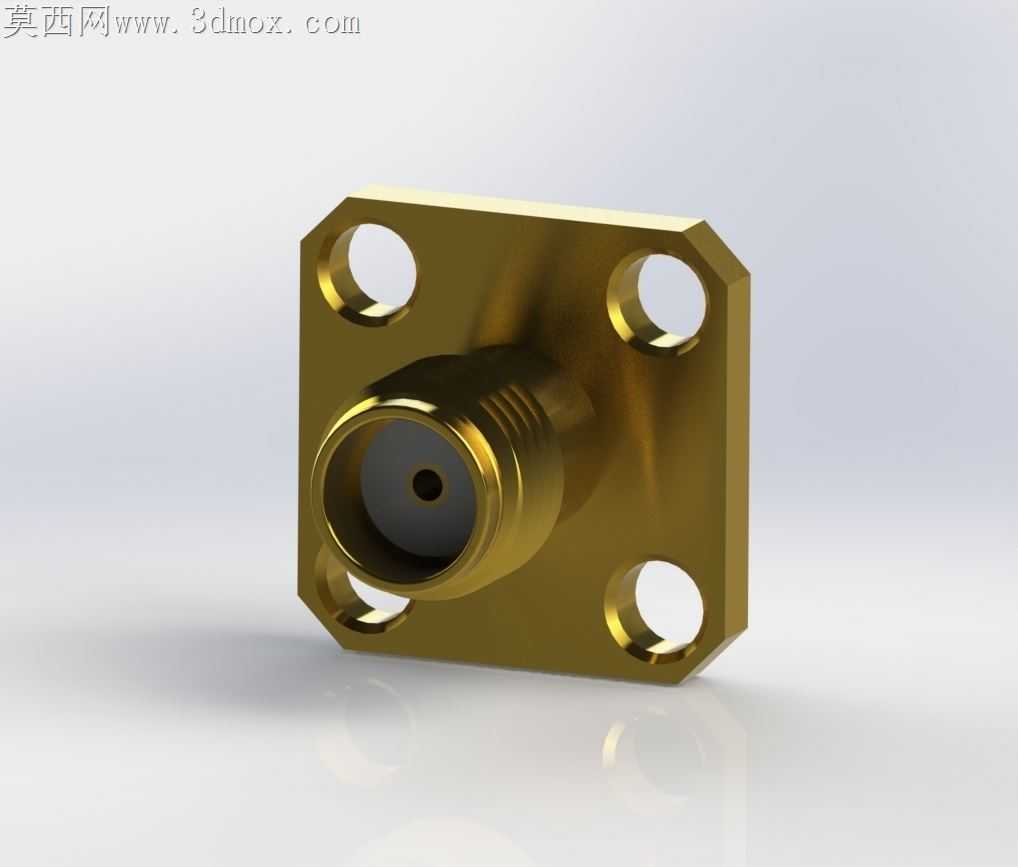

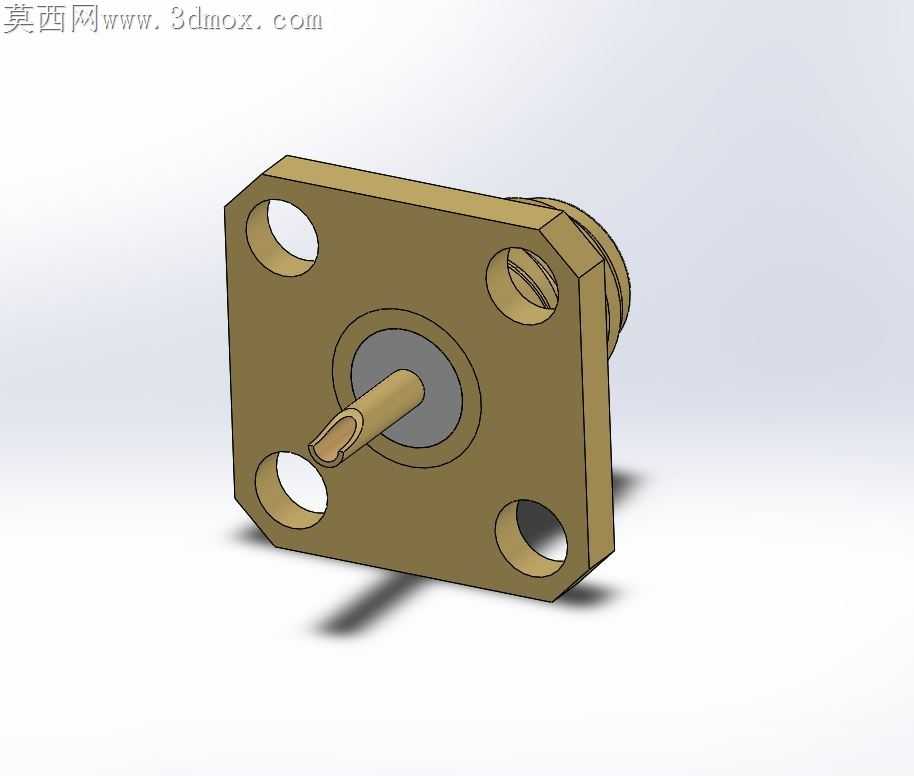

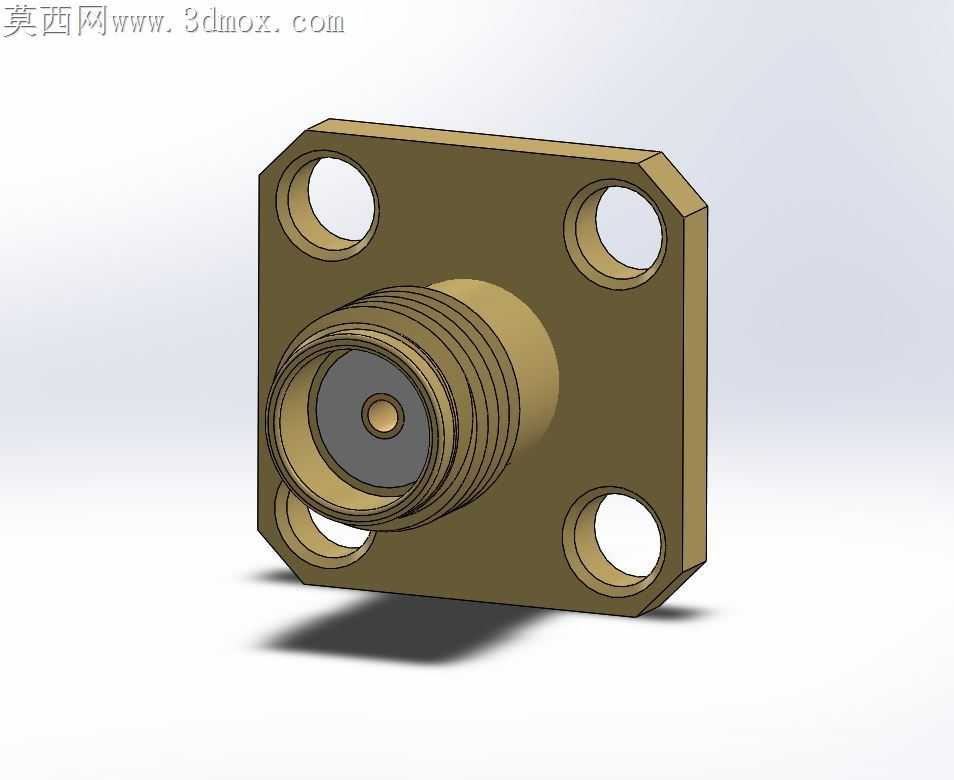

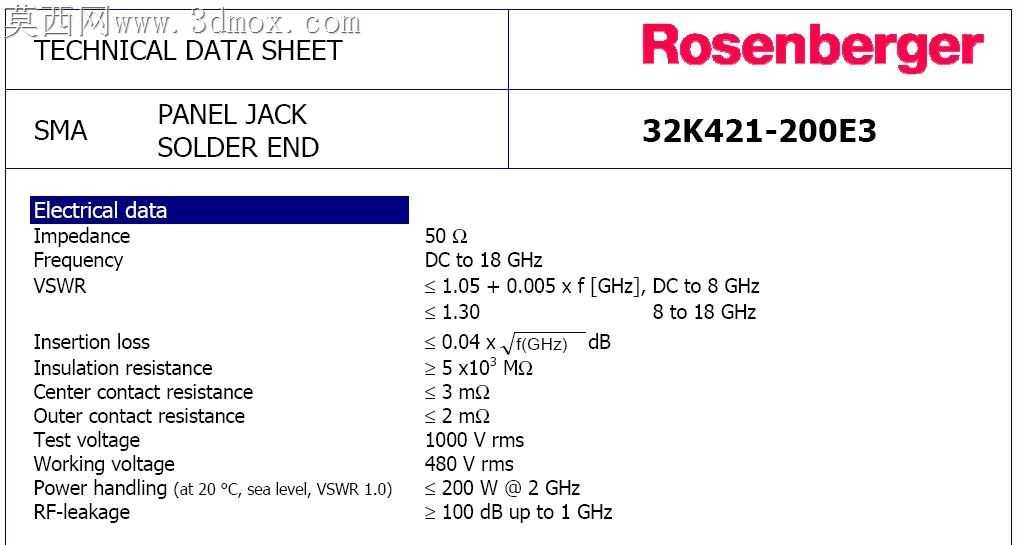

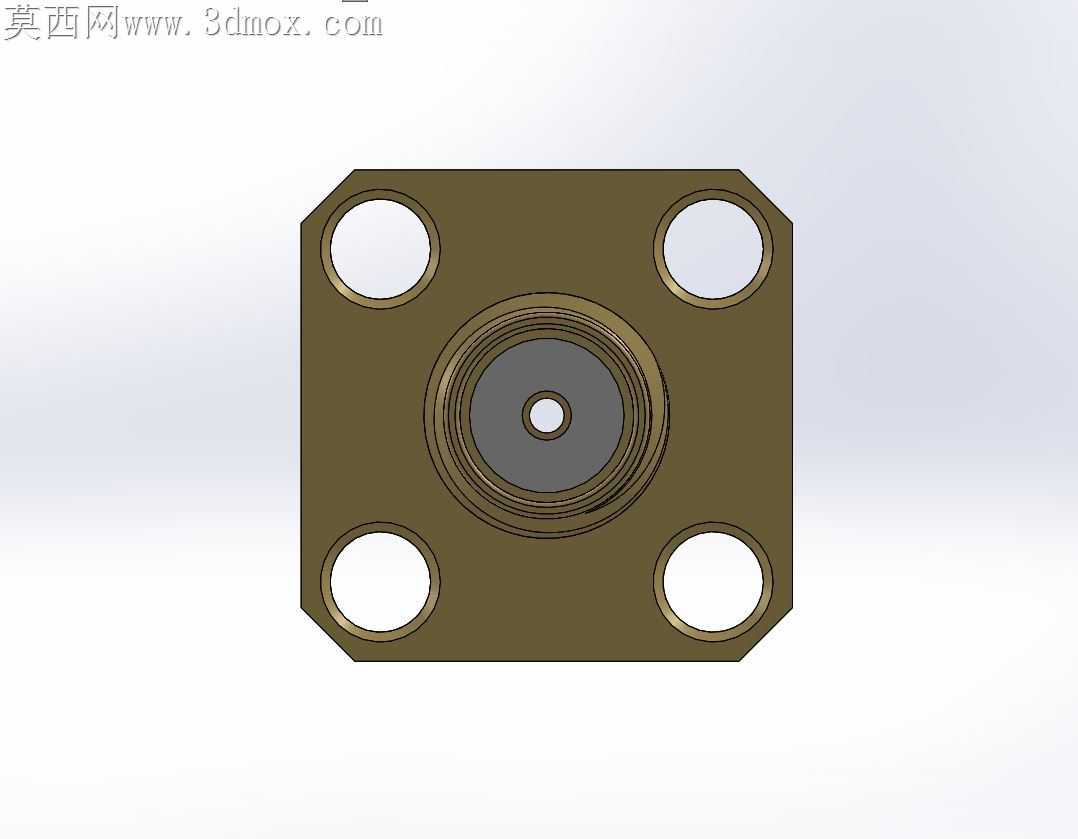

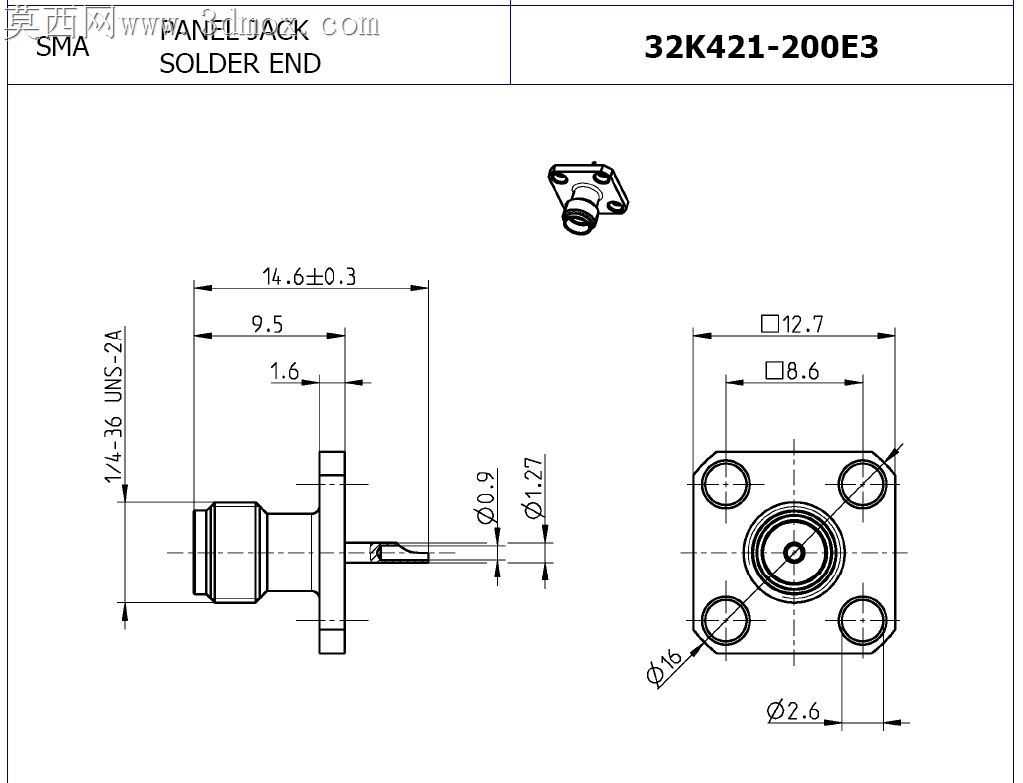

本模型为50欧姆阻抗规格的四孔法兰安装型SMA射频连接器三维建模成果，建模过程严格参照罗森博格32K421-200E3型号产品的官方尺寸参数执行，首先在三维建模环境中绘制法兰盘的基准草图，精准定位四个安装通孔的中心距与孔径尺寸，对法兰盘的棱边做符合机加工工艺的倒角处理，还原真实金切加工的边角特征。随后构建同轴主体结构，依次完成外导体的螺纹段、密封台阶、内孔腔体的特征绘制，螺纹部分采用标准SMA外螺纹牙型参数建模，保证牙距、牙型角与实际公制SMA螺纹规格完全匹配，内导体插孔部分还原了介质支撑的安装卡位结构，精准控制内导体与外导体的同轴度公差，还原产品18GHz工作频段下的结构尺寸要求。材质渲染阶段，为整体模型赋予镀金铜合金材质，调整金属材质的反射率、粗糙度参数，模拟真实射频连接器表面的镀金层质感，法兰盘安装面做细微的磨砂质感处理，还原机加工表面的细微纹理，内孔介质部分赋予聚四氟乙烯材质的半透明白色哑光质感，插孔接触件部分还原弹性接触结构的细节特征。结构设计上完整还原了四孔隔板安装的固定方式，法兰盘与同轴主体的衔接处做加强过渡结构，还原产品实际的抗机械应力设计，模型整体结构拆分清晰，可直接用于射频系统的结构装配干涉检查、高频结构仿真的模型导入参考，建模过程中对所有锐边做了符合生产工艺的圆角处理，避免出现实际生产中无法加工的尖锐结构，所有尺寸公差均参照射频连接器行业通用标准设置，保证模型与实物的装配匹配度。
