两端带铰接接头的长杆类传动连接构件

这类两端带铰接结构的长杆构件，在各类需要实现力传递、位移同步的机械结构中应用十分广泛，小到轻工设备的连杆机构，大到重型装备的辅助支撑结构，都能见到这类构件的身影。从实际使用场景来看，这类构件常被用于两个存在相对摆动需求的安装点位之间，既可以传递轴向的拉压力，也能通过两端的铰接结构补偿安装过程中产生的角度偏差，避免刚性连接带来的附加应力损伤构件本身或是配套安装座。

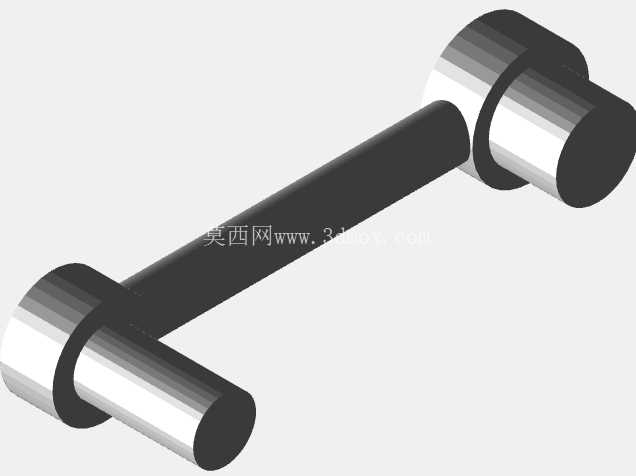

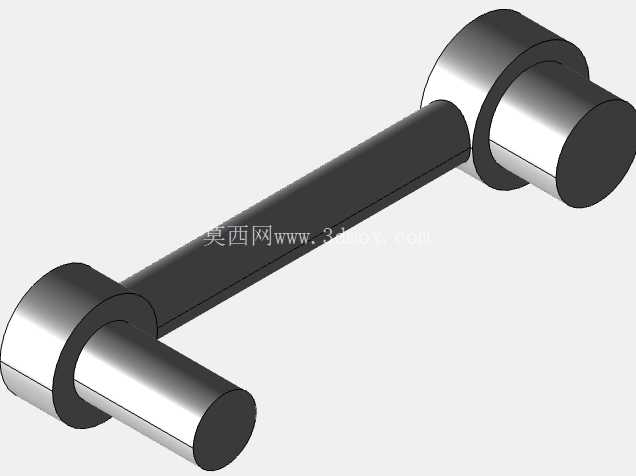

从功能特性上看，该构件主体采用等截面长杆结构，杆身截面经过受力校核，在满足轴向拉压强度要求的前提下尽可能控制自身重量，降低运动过程中的惯性负载。两端的铰接接头采用同轴的环形耳座结构，内孔可配套安装销轴、衬套等标准件，铰接副的间隙控制在合理范围内，既保证转动灵活性，也避免间隙过大带来的传动冲击、回程误差等问题。两端接头与杆身的连接部位做了过渡强化处理，避免应力集中导致的杆端断裂问题，在交变载荷工况下也能保证足够的疲劳寿命。

设计这类构件的时候，首先要明确两端安装点的极限相对位置，确定杆身的有效长度，同时要核算工作过程中两端铰接点的最大摆角范围，确保接头的转动角度不会超出结构极限，避免运动过程中出现卡滞、结构干涉的问题。杆身的截面尺寸选择需要结合实际工况的最大载荷、安全系数来确定，若用于有轻量化要求的运动机构，可在保证刚度强度的前提下适当优化杆身截面，比如采用空心杆结构替代实心杆，在不显著降低承载能力的同时降低构件自重。两端铰接孔的尺寸公差、同轴度要求需要严格控制，若两孔轴线存在过大的偏斜，安装后会导致铰接副出现偏磨，大幅降低构件的使用寿命。

安装边界方面，这类构件的安装空间需要预留足够的摆动余量，杆身周围不能有其他固定构件阻碍杆身的摆动轨迹，两端铰接点的安装座需要具备足够的刚度，避免受力后安装座变形影响传动精度。铰接副的润滑通道需要在设计时提前考虑，对于长期往复运动的工况，要预留注油位置，保证铰接部位的润滑条件，降低磨损速率。杆身的表面处理需要结合使用环境确定，在常规室内工况下可做发黑处理防锈，若用于户外或是有腐蚀介质的工况，则需要采用镀锌、喷塑等防护处理，避免杆身锈蚀影响结构强度。

在实际选型应用中，这类构件不能仅按照静态载荷来核算参数，还要考虑运动过程中的动载荷系数，尤其是高速往复运动的机构中，杆身的动刚度不足会引发机构振动，影响整体设备的运行稳定性。两端铰接接头的连接强度需要和杆身强度匹配，不能出现接头强度弱于杆身的情况，避免过载时接头先发生断裂。对于有长度调节需求的使用场景，还可以在杆身中部设计调节螺套结构，实现杆长的小范围微调，补偿安装累积误差，保证机构的装配精度。
