金属齿轮舵机执行组件三维结构

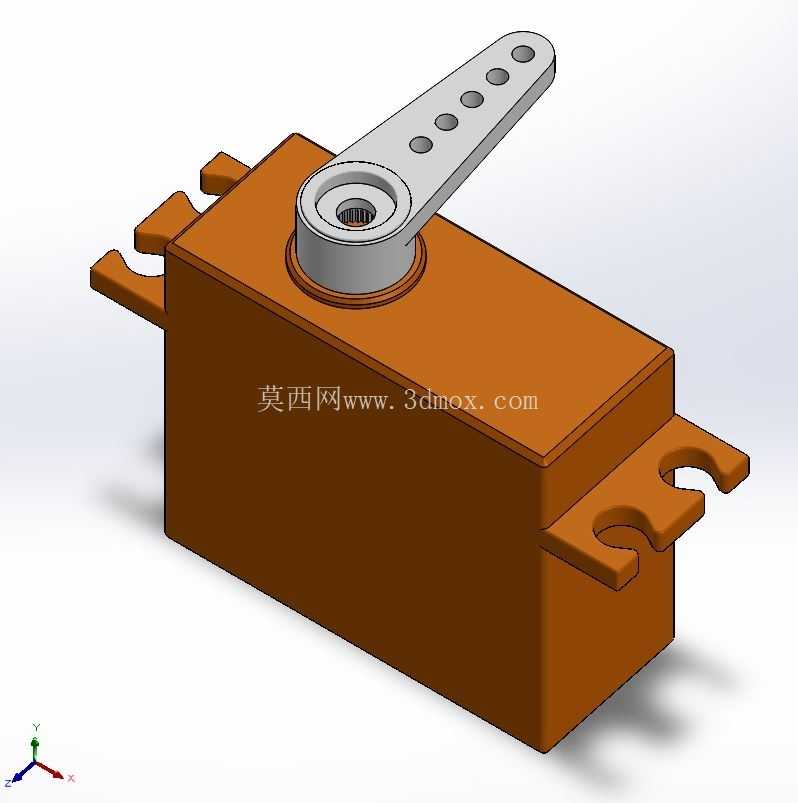

这款舵机执行组件的三维结构，在做小型自动化设备、航模、机器人关节选型的时候经常会碰到，很多做小型运动机构的工程师在方案阶段都会先调取这类标准件模型做装配干涉检查，避免后期开模或者装机的时候出现安装位不匹配的问题。从实际应用场景来看，这类12kg级扭矩的金属齿轮舵机，常被用在固定翼航模的舵面控制、小型仿生机器人的关节摆动、自动化设备里的小型工位切换拨杆、智能门锁的锁舌驱动，甚至是一些桌面级小型云台的角度调节结构上，相比普通的直流减速电机，它自带角度闭环控制，不需要额外加装编码器就能实现0-180度范围内的角度定位，对于需要精准角度输出的小型运动机构来说，能省掉不少传感器布置的空间。

从功能特性上看，这款舵机采用金属齿轮组传动，相比同尺寸的塑料齿轮舵机，抗冲击能力更强，在遇到舵面负载突变或者机构卡滞的瞬间，不容易出现扫齿报废的问题，输出摇臂上预留了多个不同孔距的安装孔位，方便根据实际的力臂需求调整连杆安装位置，调整输出扭矩和摆动行程的匹配关系。舵机主体两侧的安装耳是这类标准舵机的通用安装结构，安装孔位间距符合行业通用的微型舵机安装规范，不管是装在航模的木质机舱、3D打印的机器人支架，还是钣金加工的小型设备安装位上，都能直接匹配对应的固定孔，不需要额外做转接件。

做这个模型的结构还原的时候，首先要把控的是安装边界的尺寸精度，舵机主体的长宽高、输出轴的中心高度、两侧安装耳的孔距与孔径、输出轴的齿形参数，这些都是装配时的关键尺寸，一旦尺寸偏差超过0.1mm，实际装机的时候就会出现装不上或者输出轴同轴度偏差的问题。输出摇臂的安装孔位分布也严格按照实际产品的孔距做了还原，每个孔到输出轴中心的距离都对应实际的力臂长度，工程师在做连杆机构运动仿真的时候，可以直接选取不同的孔位做运动分析，计算不同安装位置下的舵机负载和摆动角度范围，不用再自己重新绘制摇臂的孔位。

设计思路上，这类舵机的外壳做了加强筋结构，在主体的边角位置做了圆角过渡，既可以提升外壳的结构强度，在装机的时候也能避免尖锐边角刮伤导线或者安装面。输出轴位置做了凸台结构，高出舵机上盖一定距离，既可以给内部齿轮组留出足够的支撑长度，也能避免摇臂在摆动的时候和舵机上盖发生摩擦，减少转动时的阻力。两侧的安装耳上做了沉孔设计，固定螺丝安装之后螺丝头不会高出安装耳表面，不会和周边的结构件产生干涉。

在实际做机构设计的时候，用这个三维模型可以提前模拟舵机在整个摆动行程内的空间占用，尤其是摇臂摆到极限角度的时候，会不会和周边的结构件发生碰撞，很多新手工程师在做设计的时候经常只考虑静态安装位置，忽略了舵机摆动过程中的动态空间，等到装机的时候才发现摇臂转到某个角度就会顶到外壳，不得不临时修改结构，耽误项目进度。另外通过模型可以提前规划舵机导线的出线位置，避免导线被摆动的摇臂剐蹭，造成线路破损短路的问题。

从安装适配性来说，这款舵机的输出轴采用标准的25T齿形，和市面上绝大多数同规格的金属舵机摇臂通用，在做备件替换的时候不需要单独定制摇臂，后期维护成本更低。主体外壳的安装耳厚度也符合通用标准，用常规的M2或者M2.5自攻螺丝就能完成固定，不需要特殊的紧固件。在做运动仿真的时候，可以给舵机设置对应的角度摆动参数，模拟整个机构的运动过程，验证连杆机构的传动比是否符合设计预期，输出的扭矩能不能带动负载完成指定动作，提前发现机构设计里的死点位置，优化连杆的安装孔位，让整个机构的运行更加顺畅。
