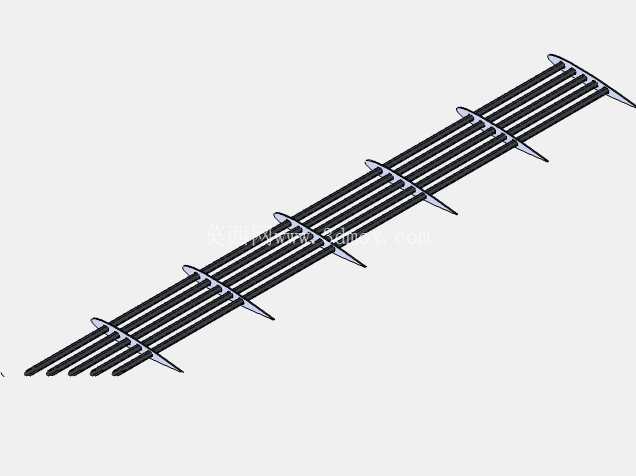

航空翼面承力肋条组结构设计

　　在固定翼飞行器的翼面结构体系中，肋条构件是维持翼型气动外形、传递局部气动载荷、连接翼梁与蒙皮的核心承力部件，这套肋条组结构针对低速通用航空器的平直翼段设计，适配展弦比6-8区间的梯形翼面布局，可直接匹配对应翼段的翼梁安装位，无需额外做连接面的二次修配。从实际工况来看，飞行过程中蒙皮承受的局部气动压差会直接传递到肋条的腹板位置，肋条需要将分散的面载荷转化为集中力传递到前后翼梁上，同时还要维持翼面的剖面形状，避免飞行中蒙皮在压差作用下出现过大的凹陷变形，影响翼面的气动效率。这套肋条组沿翼展方向等距排布，相邻肋条的间距控制在180-220mm区间，刚好匹配0.6-0.8mm厚度的航空铝合金蒙皮的抗凹陷刚度要求，避免蒙皮在1.5倍最大动压工况下出现超出许用值的局部变形。设计过程中优先考虑了载荷传递的路径合理性，每个肋条的缘条与蒙皮贴合的型面完全按照目标翼型的坐标点加工成型，贴合面的平面度控制在0.1mm以内，保证铆接或者胶接过程中蒙皮不会出现强制装配的内应力，减少长期交变载荷下的疲劳开裂风险。

　　肋条的腹板位置做了等距的减重孔设计，减重孔的边缘做了圆弧过渡处理，避免应力集中，在保证腹板抗剪强度满足2倍过载工况要求的前提下，尽可能降低构件的自身重量，这对于航空结构件来说是核心的设计指标——每减重1g都能直接提升飞行器的有效载荷能力。肋条与翼梁的连接位置设计了带翻边的连接耳片，耳片上的安装孔位按照HB航空标准件的规格设计，可直接匹配标准高锁螺栓的安装尺寸，安装时不需要现场配钻，能有效提升翼面的装配效率。从安装边界来看，这套肋条组适配的翼梁为平行布置的矩形截面梁，梁间距为翼弦长度的60%，肋条的前后缘位置预留了蒙皮包边的压合台阶，台阶高度刚好等于蒙皮的厚度，装配后蒙皮外表面与肋条端面齐平，不会出现阶差影响气动光滑性。

　　在实际应用场景中，这类肋条结构不仅可以用于载人通用飞机的主机翼，也可以适配大型无人机的平直翼段，甚至部分航模类飞行器的放大版翼面也能参考这套结构的受力逻辑做等比例缩放设计。需要注意的是，肋条的缘条宽度是根据蒙皮的铆接间距设计的，缘条过窄会导致铆接时蒙皮出现局部压损，过宽则会增加不必要的结构重量，这套设计里缘条宽度统一设置为12mm，刚好匹配3mm直径的航空铆钉的边距要求，铆钉中心到缘条边缘的距离为2倍铆钉直径，符合航空结构设计的规范要求。

　　另外，肋条上还预留了翼内走线管的安装卡槽，卡槽位置避开了主承力的传力路径，不会对肋条的整体强度造成影响，方便翼内敷设航电设备的线缆、燃油管路等附件，不需要在装配时额外在肋条上开孔，避免现场施工对结构强度造成不可控的损伤。从受力特性来看，这套肋条组的每个肋条都能承受垂直于翼面方向最大300N的局部集中载荷，对应翼面遭遇突风时的局部过载工况，腹板的抗剪承载力满足翼面最大升力工况下的剪力传递要求，不会出现腹板失稳的情况。在建模过程中，所有的型面都采用了参数化驱动的设计方式，如果需要适配不同弦长的翼段，只需要调整翼型坐标参数和肋条间距参数，就能快速生成对应尺寸的肋条组件，不需要重新绘制每个构件的草图，能大幅缩短同类型翼面结构的设计周期。
