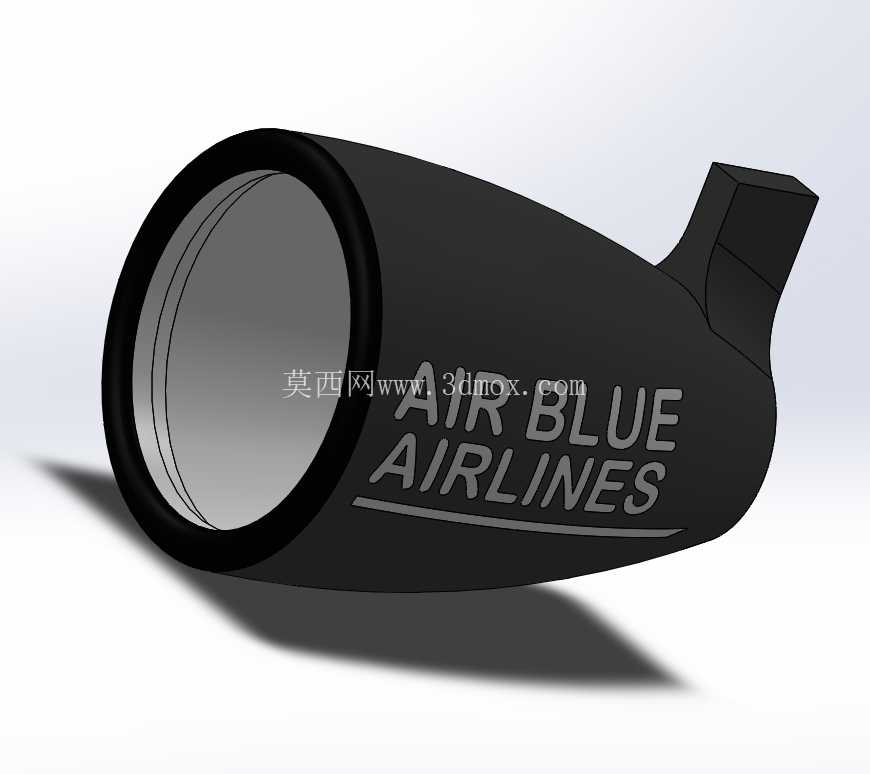

民用航空客机发动机舱外壳结构设计

在民用干线、支线客机的动力系统布局中，发动机短舱的外壳结构是连接动力单元与机身/机翼的核心承载与气动构件，并非发动机本体的组成部分，却直接决定整架飞机的巡航阻力、飞行安全冗余与动力系统工作稳定性。日常航线运营中，这类舱体结构需要承受跨音速阶段的气动载荷、起降阶段的外来物冲击、高空低温环境下的结构应力，同时还要为内部的燃气涡轮发动机提供稳定的安装边界与防护屏障。

从实际功能维度拆解，该外壳结构首先承担进气导流的核心作用：前缘的环形唇口经过多轮气动迭代，能够在不同飞行迎角、不同巡航速度下为发动机压气机提供均匀稳定的进气气流，避免进气畸变导致的压气机喘振，这也是大涵道比涡扇发动机能够稳定输出推力的基础前提。舱体中段的流线型曲面严格按照面积律修型，与机翼、吊架的衔接区域做了连续顺滑的曲率过渡，能够最大限度降低巡航阶段的压差阻力与干扰阻力，据风洞试验数据验证，这类修型设计可让整段短舱的气动阻力降低12%以上，直接对应航油消耗的可观缩减。

在结构防护层面，外壳的蒙皮与内部支撑骨架形成封闭的承力腔体，一方面可以隔绝跑道上的碎石、沙尘、鸟类等外来物（即民航运维中常提到的FOD损伤）对发动机核心机的直接冲击，另一方面能够阻挡高空雨雪、冰雹、低温结冰环境对内部管路、线缆的侵蚀，避免动力系统出现非计划故障。舱体上部的安装接口与吊架结构精准匹配，通过一组高锁螺栓将整个发动机单元牢固挂载在机翼下方或机身尾部，接口位置的形位公差控制在0.02mm以内，确保发动机工作时的振动不会传递到机身客舱，同时能够承受发动机最大推力状态下的纵向载荷与飞行机动时的侧向载荷。

舱体内部预留了充足的安装空间，除了容纳发动机核心机之外，还整合了燃油输送管路、液压作动管线、电气控制线缆、防火隔热层、隔音衬层等附属系统，其中尾部的反推力装置安装座与外壳结构一体化设计，在飞机着陆滑跑阶段，反推叶栅打开后可将发动机外涵道气流反向导出，产生与滑跑方向相反的制动力，能够大幅缩短着陆滑跑距离，降低刹车系统的磨损，尤其在湿滑跑道、高高原机场的起降场景下，这套结构的可靠性直接决定着陆安全裕度。内壁铺设的多孔隔音衬层可以吸收发动机工作时产生的高频噪音，既能够降低客舱内的噪音水平提升乘坐舒适度，也能满足机场周边的噪音管控要求。

从设计落地的角度看，这类舱体结构的建模需要优先保证气动曲面的G2连续，所有曲面拼接处不能出现曲率突变，否则会在高速飞行时产生局部激波与额外阻力；安装接口的位置需要与吊架、发动机本体的安装坐标完全对齐，避免装配时出现应力集中；维护口盖的位置需要预留足够的操作空间，满足地面运维时的检查、部件更换需求；同时还要考虑热胀冷缩带来的尺寸变形，在不同材料的衔接位置预留合理的间隙，避免高空低温环境下结构出现卡滞或开裂。

在实际航线运维场景中，这类外壳结构的损伤检查是每次航前航后的必检项目，前缘唇口的凹坑、蒙皮的裂纹、紧固件的松动都可能在高速飞行时引发严重的安全事故，因此结构设计时也充分考虑了易维护性，所有外表面的紧固件都采用沉头设计，既保证气动表面的顺滑，也方便地面人员快速检查与更换。
