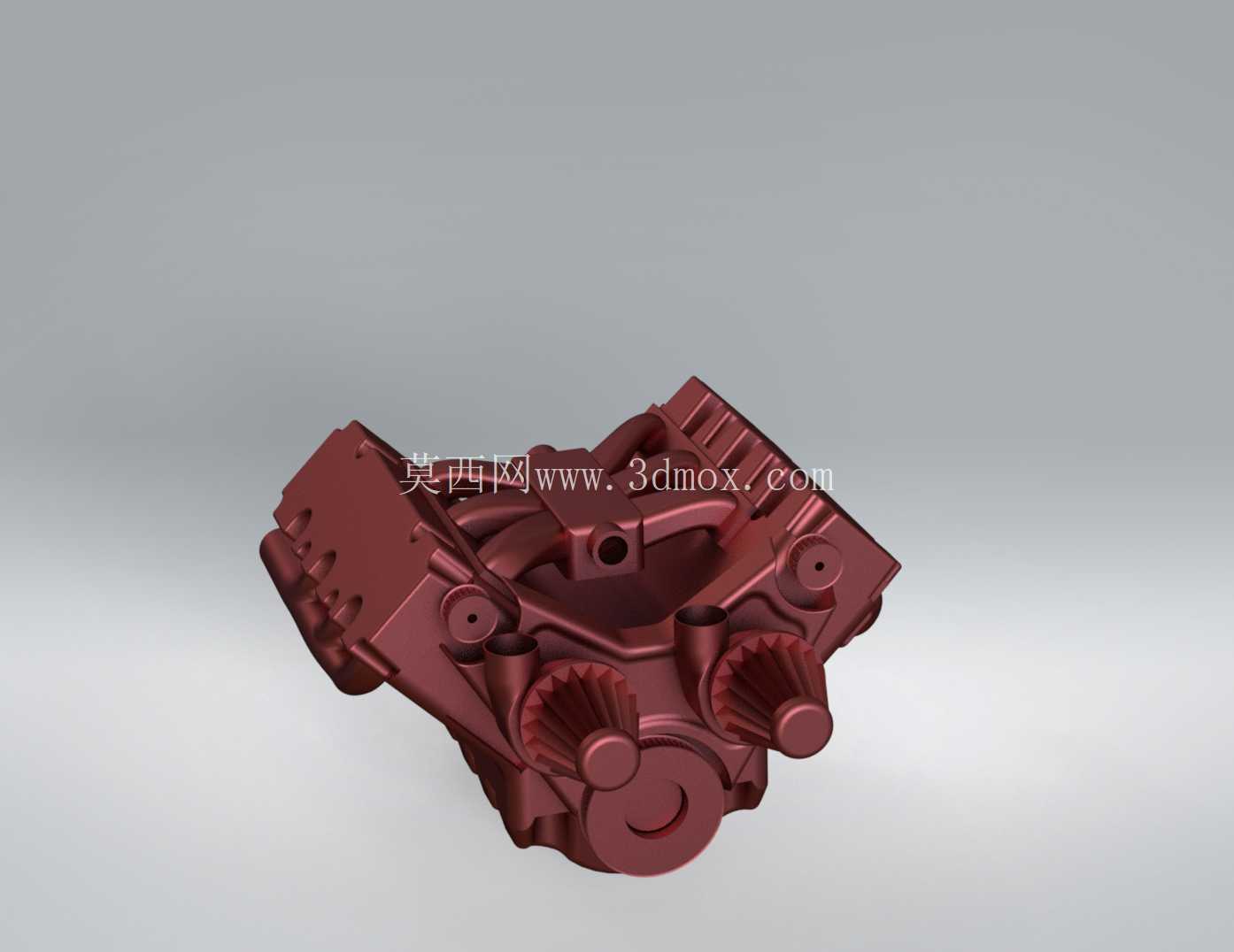

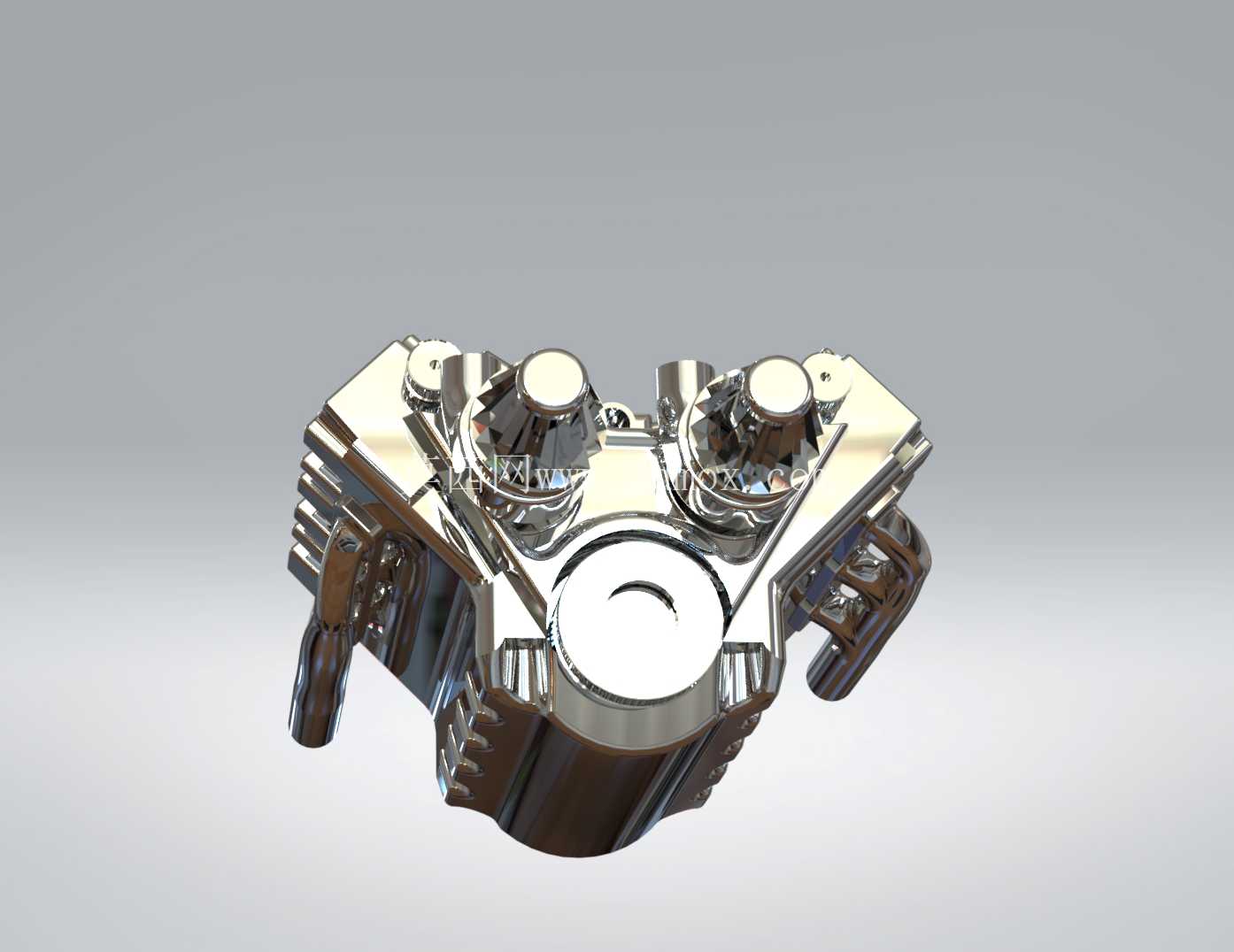

V型六缸发动机教学用完整结构设计

　　从设计思路上看，整套结构采用1:1等比例还原量产V6发动机的核心尺寸关系，两列气缸夹角采用行业通用的60度设计，这个角度能平衡一阶往复惯性力矩的平衡需求，同时控制发动机整体宽度，不会因为V型夹角过大导致横向安装尺寸超出常规教学台架的边界。缸体部分采用整体式建模思路，将缸筒、曲轴箱、主轴承座的装配关系完整还原，主轴承盖的螺栓连接位置、油道的走向预留、缸盖螺栓的孔位布局都和量产机型保持一致，学习者可以通过模型直观理解缸体作为发动机核心承载部件的受力传递路径：燃烧爆发压力通过活塞传递到连杆，再传导至曲轴，最终通过主轴承座分散到整个缸体结构上。在职业院校机械类专业的内燃机原理教学、汽修专业的发动机构造实训场景中，实体发动机往往存在重量大、拆解难度高、内部结构观察不便的问题，这类用于教学场景的V6发动机结构设计，刚好填补了实训教具与理论教学之间的衔接空白。不同于量产装车的成品发动机需要兼顾整车布置空间、NVH性能、量产工艺约束，这套设计优先保障结构展示的完整性，将V型布局的六缸排布逻辑、曲柄连杆机构的运动关系、配气机构的装配位置、附件系统的连接逻辑都做了无遮挡的结构呈现，不需要额外拆解就能直观观察到各系统的相对位置。

　　活塞连杆组的设计保留了活塞环槽、活塞销座、连杆大头剖分结构、连杆轴承盖的定位结构，没有因为是教学用途就简化掉这些关键装配细节，转动曲轴的时候可以清晰看到六个活塞按照1-5-3-6-2-4的点火顺序做往复运动，直观理解四冲程发动机的配气相位与做功顺序的对应关系。缸盖部分集成了进排气道、气门座圈、凸轮轴安装位、火花塞安装孔的结构，两列缸盖各自对应独立的冷却水道腔室，模型中对水道的连通路径做了可视化处理，能清晰看到冷却液从缸体上水孔进入缸盖，流经燃烧室周边、排气道周围后从缸盖出水法兰流出的整个循环路径，帮助学习者理解发动机冷却系统的设计逻辑。

　　附件部分的设计覆盖了前端轮系、进气歧管、排气歧管、机油滤清器安装座、启动马达安装位这些外围结构，前端附件轮系的张紧轮位置、发电机与空调压缩机的安装支架、皮带的缠绕路径都按照常规横置V6发动机的布置方案设计，安装边界上预留了和教学台架连接的固定支脚位置，支脚的安装孔位间距符合通用实训台架的安装尺寸标准，不需要额外做转接支架就能直接固定在台架上做动态演示。不同于量产发动机需要考虑密封性能、强度冗余、轻量化设计，这套教学用结构在不改变核心装配关系的前提下，对部分非核心的壁厚做了适度调整，既保证整体结构的刚度满足3D打印或者教具加工的需求，也不会因为壁厚过大导致教具整体重量超标，方便教学场景下的搬运与展示。

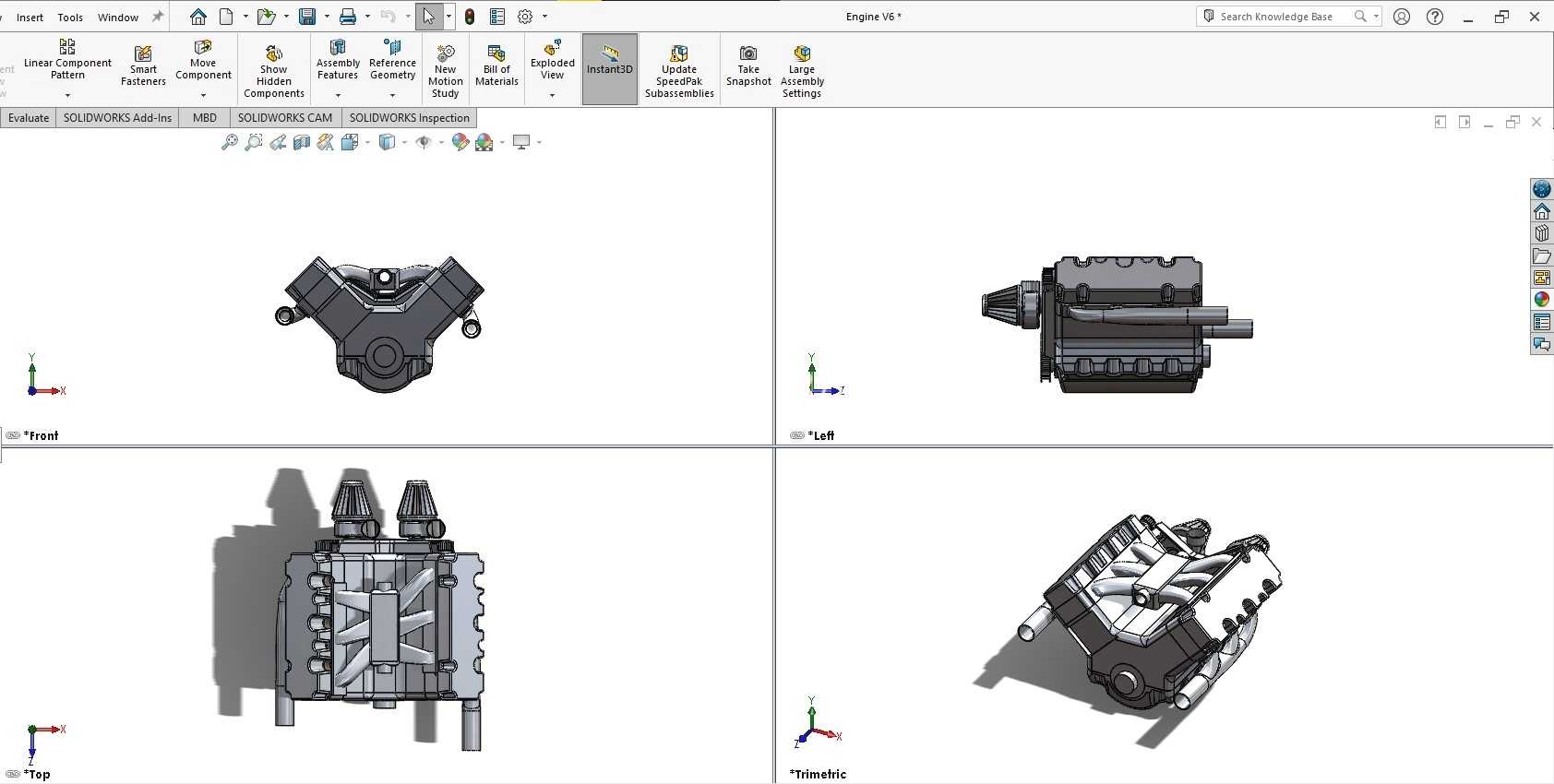

　　在实际教学应用中，这套结构既可以作为三维建模课程的复杂装配体练习案例，让学习者练习自顶向下的装配设计方法、零件间的关联参考设计、运动仿真的约束添加；也可以作为内燃机原理课程的辅助演示教具，配合运动仿真动画直观展示四冲程循环中气门开闭、活塞运动、曲轴旋转的同步关系，解决纯理论教学中抽象结构难以理解的问题。从安装适配性上看，整个模型的总宽度控制在650mm以内，总高度不超过550mm，总长度在700mm左右，完全适配常规教学实验室的展示台尺寸，底部的四个固定支脚采用对称布置，重心落在支撑面的中心位置，静态展示时不会出现倾翻风险，做动态旋转演示时也能保持稳定。
