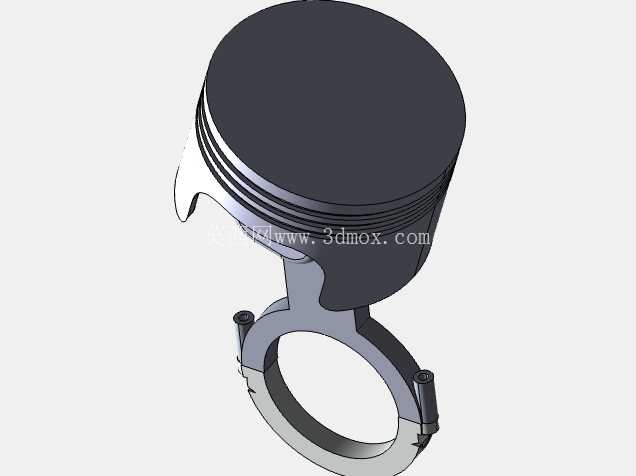

发动机活塞连杆组件结构分析模型

在往复式内燃机与液压柱塞设备的核心传动链路里，活塞连杆组件是直接实现能量形式转换的关键执行部件，这套分析模型完整还原了组件的网格划分状态与装配关系，可直接用于结构力学仿真、热负荷校核等工程分析环节。从实际应用场景来看，这类组件不仅覆盖车用汽油机、柴油机的燃烧室做功环节，也适配液压系统里的柱塞加压工况，不同场景下的载荷特性差异直接决定了部件的结构细节设计：内燃机工况下活塞顶部需要直接承受燃烧爆发的高温高压冲击，瞬时压力峰值可达十余兆帕，同时伴随数百摄氏度的持续热负荷，而液压工况下的载荷更偏向持续稳定的轴向压力，冲击载荷占比相对更低。

从功能特性上看，活塞部分承担着密封腔室、传递轴向作用力的核心作用，头部的环槽结构用于安装气环与油环，分别实现燃烧气体的密封与缸壁润滑油的刮除控制，避免出现燃气下窜、机油上烧的常见故障；裙部的型线设计需要考虑热态下的膨胀变形量，预留合理的配合间隙，既要保证冷启动时不会出现敲缸异响，也要确保热机工况下不会因膨胀过大出现拉缸问题。与之相连的连杆部件，需要将活塞的往复直线运动转换为曲轴的旋转运动，杆身的工字形截面是兼顾轻量化与结构强度的典型设计，小端通过活塞销与活塞铰接，大端的剖分结构用于和曲轴连杆轴颈装配，轴瓦安装位的精度直接影响传动过程的摩擦损耗与运行寿命。

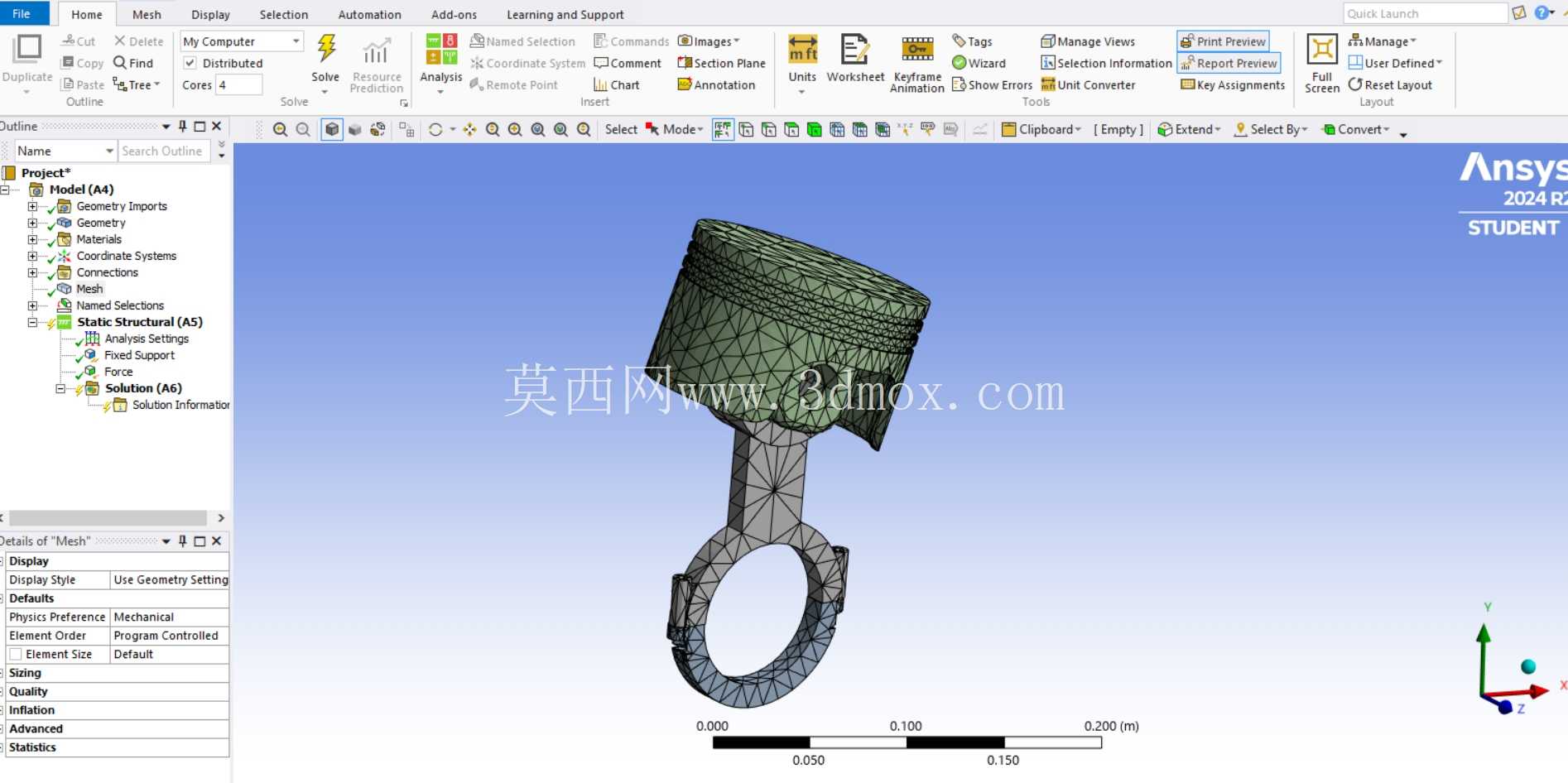

设计思路上，这套模型的网格划分采用了分区域处理的方式，活塞顶部、销孔位置、连杆大端轴瓦位等应力集中区域做了网格加密处理，能够更精准地捕捉应力梯度变化，而裙部、杆身中段等应力分布相对平缓的区域采用了稍大的网格尺寸，在保证仿真精度的前提下合理控制计算资源消耗。组件的装配边界需要严格匹配实际工况的约束条件：活塞销与活塞销孔、连杆小端衬套之间的配合属于浮动式设计，工作过程中存在微小的相对转动，仿真分析时需要设置对应的接触对参数，避免出现过约束导致的应力计算失真；连杆大端与曲轴轴颈的配合需要考虑轴瓦的油膜刚度影响，在简化分析中可通过弹性约束模拟实际支撑特性。

外形尺寸与安装边界方面，活塞的外径尺寸需要与对应缸径的气缸套保持严格的配合公差，通常裙部的椭圆度设计会抵消侧压力作用下的变形量，活塞销孔的同轴度公差直接影响销座的受力均匀性，若同轴度偏差过大，很容易在工作过程中出现销座开裂的失效问题。连杆的中心距尺寸决定了发动机的压缩比与活塞行程参数，大端的孔径尺寸需要匹配对应曲轴的连杆轴颈直径，安装时大端螺栓的拧紧力矩需要严格按照工艺要求执行，既要保证结合面的足够压紧力，也要避免螺栓过载出现塑性变形。在实际工程分析中，还需要结合组件的运动学特性，考虑往复惯性力与旋转惯性力的叠加影响，尤其是高转速工况下，惯性载荷带来的应力占比会大幅提升，这也是结构强度校核时不能忽略的边界条件。
