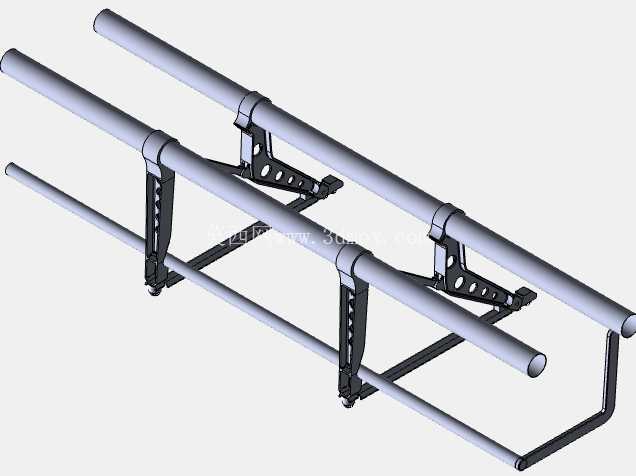

RECARO经济舱座椅金属支撑框架结构

该结构为民用航空器经济舱座椅的下部承载支撑框架，是客舱座椅系统的核心受力部件，直接决定座椅安装后的承载能力、安装适配性与长期使用可靠性。在民航客机客舱布局场景中，经济舱座椅需沿客舱地板滑轨成排连续布置，单组框架通常对应三联或双联座椅的下部承载需求，既要承担乘客坐姿下的垂直静载荷、起降阶段的纵向冲击载荷，还要为座椅靠背调节机构、坐垫支撑组件、扶手安装座、小桌板收纳结构提供统一的安装基准，同时需满足客舱内饰的重量控制要求，在结构强度达标前提下尽可能降低自重，减少航空器燃油消耗。

从结构设计逻辑来看，整个框架采用圆管作为主承载梁，三根平行布置的横向长圆管构成框架的主体受力骨架，圆管截面具备各向等强的力学特性，在承受不同方向冲击载荷时不会出现局部应力集中的薄弱点，同时圆管的封闭截面抗扭性能优异，能抵消乘客活动时产生的偏载力矩。相邻横向圆管之间通过冲压成型的金属支架实现刚性连接，支架上开设的多组减重孔并非随意布置，而是经过拓扑优化后去除非受力区域的材料，在保证支架连接刚度、抗弯强度的前提下，最大化削减结构冗余重量，支架与圆管的连接位置采用抱箍式夹紧结构，配合底部的定位紧固件，既可以在装配阶段根据不同机型的滑轨间距微调安装位置，也能保证长期使用过程中连接位置不会因振动出现松脱移位。框架最外侧的弯管结构为座椅侧边的装饰板、安全带卷收器提供安装点位，底部延伸出的支脚直接对接客舱地板的标准滑轨，支脚位置的高度调节结构可适配不同机型地板的平面度误差，保证成排座椅安装后上表面处于同一水平高度。

在安装边界层面，框架的横向总长度匹配标准经济舱三联座的安装间距，纵向深度符合民航客舱座椅排距的通用设计规范，不会出现安装后侵占前后排乘客腿部空间的问题，底部支脚的安装孔位完全对应客舱地板滑轨的标准锁紧点位，无需额外加工转接件即可完成快速装配。框架的垂直高度经过精准核算，安装完成后坐垫上表面距离地板的高度符合人体工程学要求，保证不同身高乘客的腿部都能获得自然的支撑角度，同时框架下部预留的走线空间可布置座椅娱乐系统的线缆、座椅调节的控制线路，避免线缆外露被乘客踩踏损坏。

从实际使用的功能特性来看，该框架的所有外露金属部件都做了钝化防锈处理，适应客舱内恒温恒湿的使用环境，长期使用不会出现锈蚀掉屑的问题，连接位置的紧固件全部采用航空级防松设计，能承受航空器起降阶段的持续振动、气流颠簸带来的交变载荷，不会出现连接失效的安全隐患。框架的模块化设计也便于后期维护，单个支架或支脚出现损坏时可单独拆卸更换，无需整体更换整个座椅骨架，降低航司的运维成本。在结构建模过程中，所有管材的弯折半径、支架的冲压拔模角度、连接孔的位置公差都严格对应实际加工工艺要求，不存在无法落地的理想化设计，模型的装配关系完全还原实际装配流程，可直接用于座椅的结构强度仿真、装配干涉校验，也能为新机型客舱布局的座椅排布方案提供直观的三维参考，帮助设计人员提前验证座椅与客舱侧壁、过道、应急设备的位置兼容性，避免实际装机时出现空间干涉问题。
