航空飞行器支柱式起落架结构设计

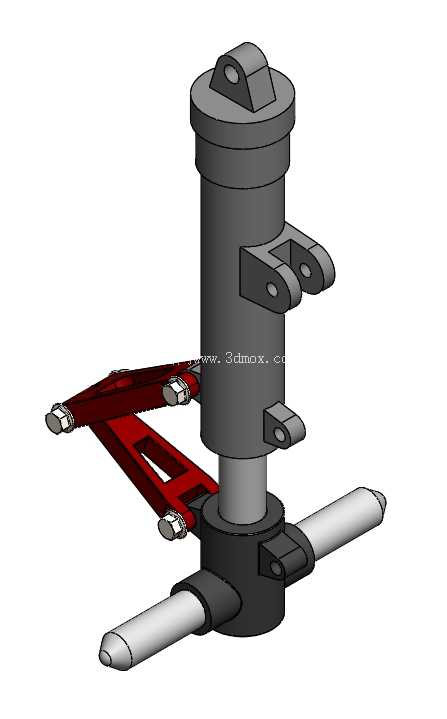

　　该起落架结构为航空飞行器地面支撑与滑跑阶段的核心承力部件，主要承担飞行器停机、滑跑、起降过程中的全部竖向载荷与水平方向冲击载荷，适配小型固定翼飞行器的前三点式起落架布局需求，可在飞行器着陆瞬间吸收地面传递的冲击能量，避免机身结构受硬着陆冲击产生形变或损伤。从结构布局来看，该模型采用单支柱套筒式缓冲结构作为核心承力主体，上部为与机身承力框连接的安装耳座，采用双耳片配合铰接销轴的连接形式，可在收放作动筒驱动下绕铰接点完成收放动作，耳座位置的销孔公差设计需满足H7级配合精度，保证铰接转动顺畅无卡滞，同时避免配合间隙过大导致起降过程中出现结构晃动。

　　中部的外筒为缓冲气腔与油腔的容纳结构，内壁加工精度需达到Ra0.8以上，保证内部活塞运动时的密封性能，避免缓冲介质泄漏影响缓冲效果；外筒侧面布置的两组耳片分别用于连接锁止机构与侧撑杆，侧撑杆采用三角桁架式布局，与支柱主体形成稳定的三角形承力结构，可承受滑跑过程中的侧向载荷，避免支柱受侧向力出现弯折变形，侧撑杆两端的铰接点均设置自润滑衬套，降低长期往复转动带来的磨损量，提升结构使用寿命。下部的活塞杆伸出端连接轮轴安装座，轮轴采用双侧对称伸出结构，可同时安装两个机轮，分散地面传递的集中载荷，轮轴与活塞杆的连接采用过盈配合加骑缝销固定的形式，可承受大扭矩冲击与交变载荷作用，避免机轮在滑跑过程中出现松脱。

　　设计过程中需重点考量缓冲行程与机身离地高度的匹配关系，缓冲行程过短会导致着陆冲击直接传递至机身，行程过长则会增加支柱整体长度，占用过多机身内部收纳空间，同时需核算支柱的临界屈曲载荷，保证在最大着陆重量下的结构安全系数不低于1.5，满足航空结构的强度设计规范。安装边界方面，上部铰接耳座的安装平面需与机身承力框的贴合度达到85%以上，避免连接螺栓受附加弯矩作用；侧撑杆与机身的连接点需布置在机身纵向承力梁上，保证侧向载荷可顺利传递至机身主承力结构；轮轴的同轴度公差需控制在0.02mm以内，避免机轮安装后出现偏磨现象。

　　实际应用场景中，该结构可适配最大起飞重量1.2吨级的小型通用飞机，着陆下沉速度设计值为3m/s，可在硬化跑道、草地跑道等多种场地条件下完成起降作业，结构整体采用高强度合金钢加工，关键承力部位进行表面渗碳处理，提升表面硬度与耐磨性能，非承力部位做减重槽设计，在保证结构强度的前提下尽可能降低整体重量，符合航空装备轻量化的设计要求。滑跑过程中，该结构可通过缓冲腔内部的油液阻尼作用快速衰减颠簸带来的振动，保证机身姿态稳定，制动过程中产生的水平载荷可通过支柱与侧撑杆组成的承力框架传递至机身结构，避免单个部件受载过大出现失效。
