液压式零点定位器工装夹具结构

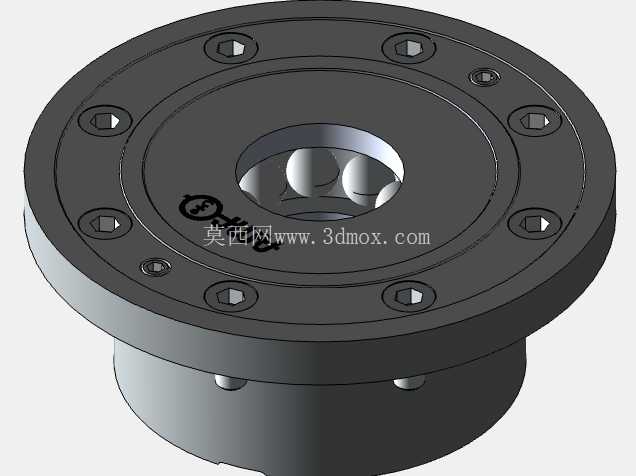

在多品种小批量的机加工产线、柔性制造单元里，工装换装的辅助时间一直是制约设备稼动率的核心瓶颈之一，这套液压驱动的零点定位单元，正是为解决夹具、工件托盘快换时的重复定位精度问题设计的。从结构上看，该定位单元采用法兰式安装基体，上部法兰盘均匀分布多组安装孔位，包含内六角螺栓锁紧孔与定位销孔，可直接固定在机床工作台、工装基板或者专用夹具底座上，下部的柱体结构可嵌入基板预先加工的安装沉孔内，保证安装时的同轴度与承载刚性，避免侧向切削力带来的基体偏移。

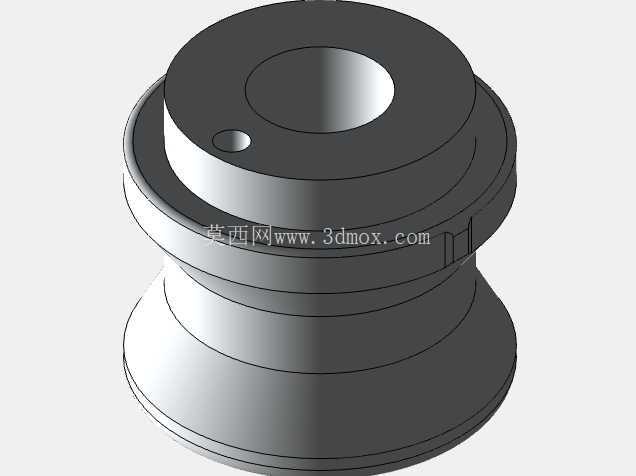

其核心功能是通过液压驱动内部的锁紧机构，实现与配套定位销的无间隙夹紧锁紧，当液压系统通入额定压力油液时，内部的弹性锁紧钢球组会均匀收拢，抱紧插入的定位销柱，同时自动消除销与孔之间的配合间隙，重复定位精度可以控制在微米级，完全满足加工中心、磨床等精密加工设备的装夹要求。相比传统的螺栓锁紧、手动压板装夹方式，这种零点定位结构不需要操作人员反复打表找正，托盘或者工件吊装到位后，触发液压控制信号即可完成锁紧，整个换装过程可以压缩到数十秒内，大幅减少设备的停机等待时间。

设计过程中，首先考虑的是安装场景的兼容性，法兰盘上的孔位采用对称分布设计，既适配标准间距的基板T型槽安装，也支持直接在定制工装板上打孔锁附，下部柱体的外径尺寸与常见的安装沉孔规格匹配，不需要用户额外做复杂的基体改造。其次是承载能力的匹配，法兰盘的厚度经过受力仿真优化，能够承受铣削、钻削加工过程中产生的轴向切削力与倾覆力矩，不会因为重载加工出现法兰变形或者定位偏移。锁紧机构的钢球采用均匀圆周排布，锁紧力沿销柱圆周方向均匀施加，避免单点受力导致的销柱磨损或者锁紧失效，同时内部设计有防尘密封结构，能够阻挡加工过程中的切屑、切削液进入锁紧腔体内，减少日常维护的频次，延长单元的使用寿命。

在实际产线应用中，这类零点定位单元通常成组使用，一般在工装基板上布置3到4个同规格单元，形成稳定的定位支撑面，配合带标准定位销的工件托盘、夹具底板，可以实现不同工序夹具的快速切换，比如同一台加工中心上，完成上一个零件的铣削工序后，不需要松掉所有压板螺栓，只需要泄压松开锁紧机构，即可吊走当前夹具，直接吊装下一个工序的带销托盘，通油锁紧后即可直接启动加工程序，完全省去找正环节。除了机加工场景，这类液压零点定位结构也常用于焊接工装、检测工装的快换场景，在自动化产线中，配合机械手可以实现夹具的自动换装，适配多品种混线生产的柔性需求。

从安装边界来看，上部法兰盘的外径尺寸预留了足够的螺栓操作空间，安装时不需要特殊的专用工具，使用标准内六角扳手即可完成基体的锁附，下部柱体的高度与常规基板厚度匹配，安装后法兰盘面与基板表面齐平，不会突出基板表面影响工件或者托盘的放置平面度。液压油口的位置设计在法兰盘的侧部隐蔽位置，接管后不会与周边的夹具部件、运动部件产生干涉，油路采用内部通油结构，减少外接管路的布置复杂度，避免加工过程中切屑刮蹭油管带来的漏油风险。定位销的插入端设计有导向倒角，即使托盘吊装时存在小范围的位置偏差，也能顺着倒角顺利插入定位孔内，降低操作人员或者机械手的对位难度，适配自动化上下料的场景需求。
