车间弯管类工件周转存储移动推车

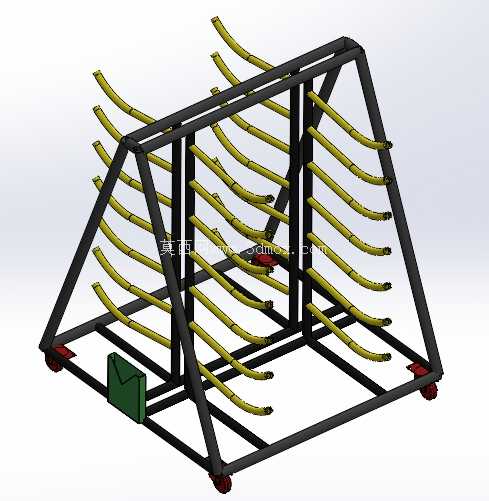

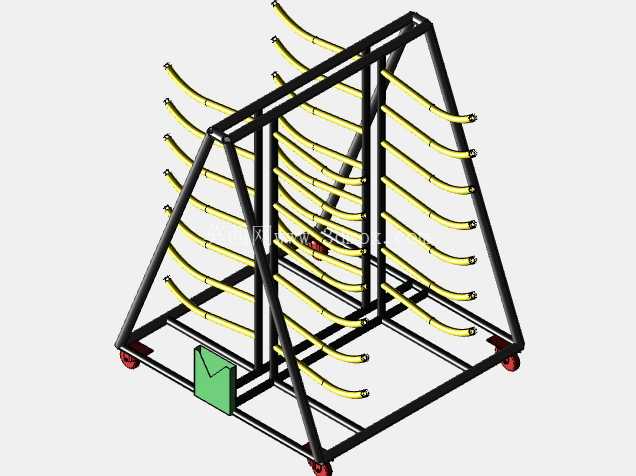

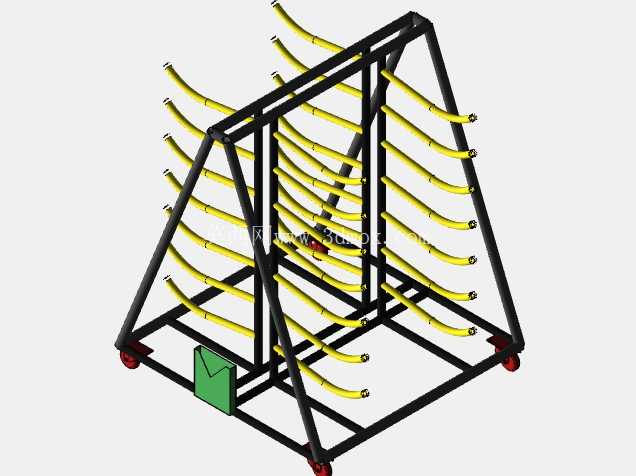

这款移动推车的设计初衷，是解决机加工、管材加工车间里长条形弯曲工件的临时存放、工序间转运痛点——很多车间加工完的弯管、异形杆件，要么随意堆放在地面造成磕碰划伤，要么用通用平板车转运时杆件滚动滑落，既影响工件表面质量，也存在转运过程中的安全隐患。从结构上看，整体采用三角形截面的焊接钢管框架，这种截面形式相比矩形框架，在同等耗材用量下抗侧倾能力提升40%以上，毕竟车间地面难免有焊缝凸起、地坪落差，转运时侧向受力是框架失效的主要诱因，三角形的斜向支撑直接把侧向载荷分解到垂直和纵向杆件上，不需要额外增加斜撑耗材就能获得足够刚性。

框架上分层布置的黄色弧形承托杆，是针对弯曲工件的专属设计，每根承托杆的弧度匹配常见弯管类工件的弯曲半径，放置时工件能自然卡入弧形槽位，不会出现滚动、窜动的情况，相邻两层承托杆的垂直间距经过测算，预留了足够的取放操作空间，操作人员不需要过度弯腰或者抬手就能完成工件取放，符合车间工位器具的人机工程要求。底部配置的四个脚轮，两个定向轮两个万向轮，其中万向轮带刹车结构，停靠在工位旁时踩下刹车就能完全固定，不会被过往人员或者设备碰移，脚轮的安装座直接焊接在底部框架的横梁交点位置，避免悬臂受力导致的焊缝开裂，毕竟满载工件时整车重量接近三百公斤，轮座的受力点必须选在框架的应力集中最小的位置。

框架侧面预留的绿色标识卡槽，是用来插放当前批次工件的工艺流程卡，方便车间流转时快速识别工件型号、工序状态，不需要额外在框架上焊接标识牌，更换批次时只需要更换卡片即可，适配多品种小批量的生产模式。整车的外形尺寸控制在长度1200mm、宽度800mm、高度1500mm的范围内，这个尺寸刚好能通过车间常见的1米宽安全通道，也能适配普通货运电梯的轿厢尺寸，跨车间转运时不需要额外拆分，也不会占用过多的通道空间。底部框架的离地间隙设置为120mm，既可以避免车间地面的积水、铁屑堆积对框架底部的腐蚀，也能适配手动液压叉车的叉齿高度，需要整架转运到较远的库区时，可以直接用叉车托起整车，不需要逐个搬运工件。

从设计细节上看，所有承托杆的端部都做了圆弧包边处理，没有尖锐的焊瘤或者切割毛刺，避免取放工件时刮伤操作人员的手部，也不会刮花工件的表面涂层。框架的焊接位置都做了打磨处理，去除焊渣后喷涂黑色防锈漆，承托杆喷涂黄色警示漆，和车间其他工位器具的色彩规范保持一致，黄色的承托杆也能让操作人员快速识别放置位置，提高取放效率。整车没有采用螺栓拼接的框架结构，全部采用连续焊缝焊接，避免长期使用后螺栓松动导致的框架变形，毕竟车间内的转运设备使用频率高，螺栓结构的维护成本远高于焊接结构，焊接后的框架整体刚性更好，满载时的形变量控制在1mm以内，不会出现承托杆歪斜导致工件滑落的情况。

在实际应用场景中，这款推车可以放置在弯管机的出料工位旁，加工完成的弯管直接放到对应的承托杆上，凑满一车后直接推到焊接工位或者表面处理工位，不需要二次搬运，也避免了工件堆放导致的变形。对于一些不规则的长条形焊接组件，只要外形尺寸在承托杆的容纳范围内，也可以用这款推车转运，相比通用的平板转运车，它的存储容量提升了60%以上，因为分层放置的方式充分利用了垂直空间，不会出现工件堆叠挤压的情况。框架的三角形结构也让整车的重心更低，即使在有3度坡度的车间地面上推行，也不会出现倾翻的风险，比普通的多层平板车稳定性更好。
