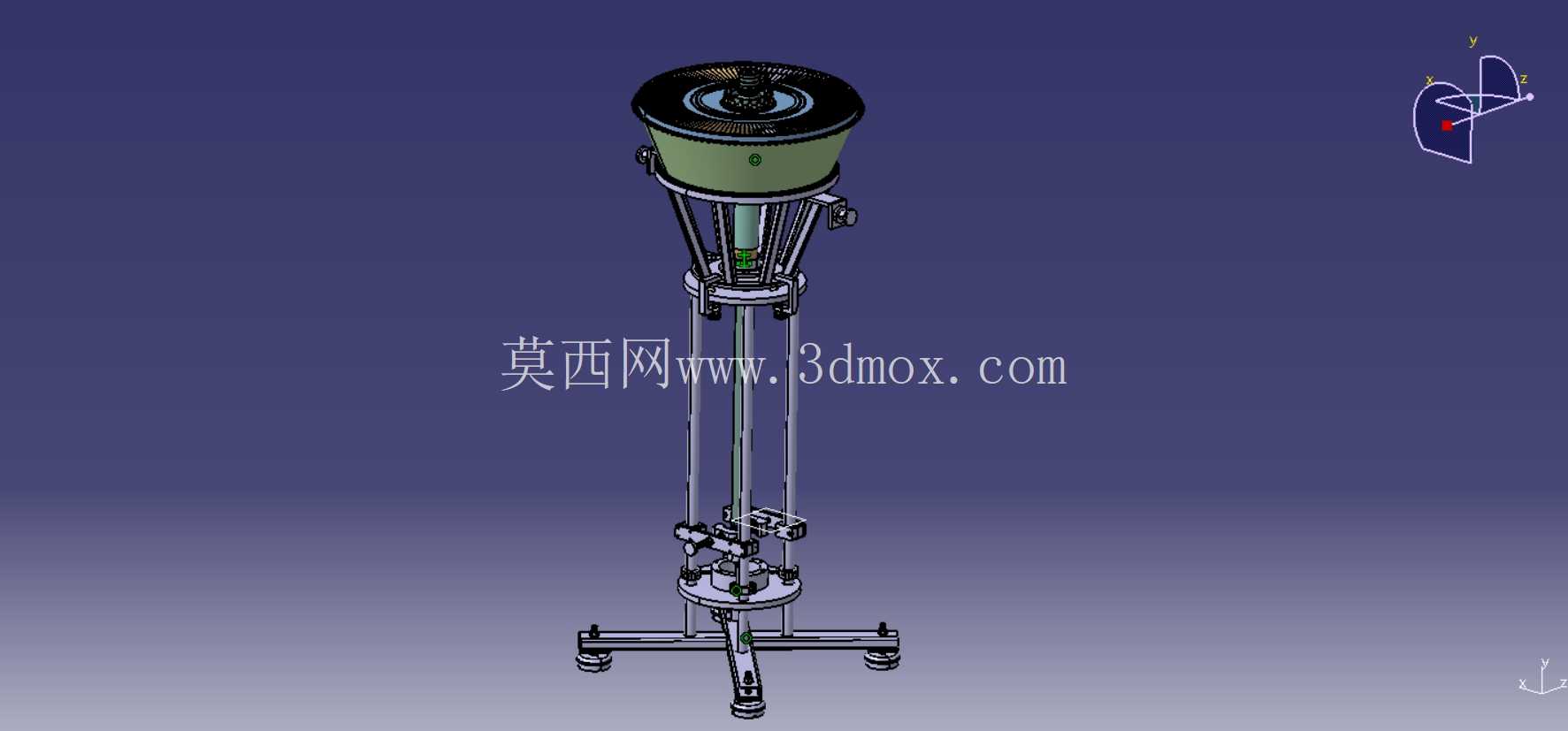

这套立式支撑结构主要面向航空发动机低压涡轮部件的地面维护检修场景,在航线定检、车间深度维修环节中,为LPT单元提供稳定的直立装夹定位,避免部件在拆解、检测、复位过程中发生磕碰、形变或重心偏移。从结构布局来看,底部采用十字形支脚布局,四个支脚末端配置可调式支撑脚垫,可适配车间环氧地坪、机库硬化地面等不同平整度的安装基面,单支脚调节行程可覆盖±15mm的地面高差,安装时无需额外制作预埋基础,仅需通过水平仪校准支脚高度,即可保证整体工装的垂直度偏差控制在0.2mm/m以内,满足航空部件检修的定位精度要求。

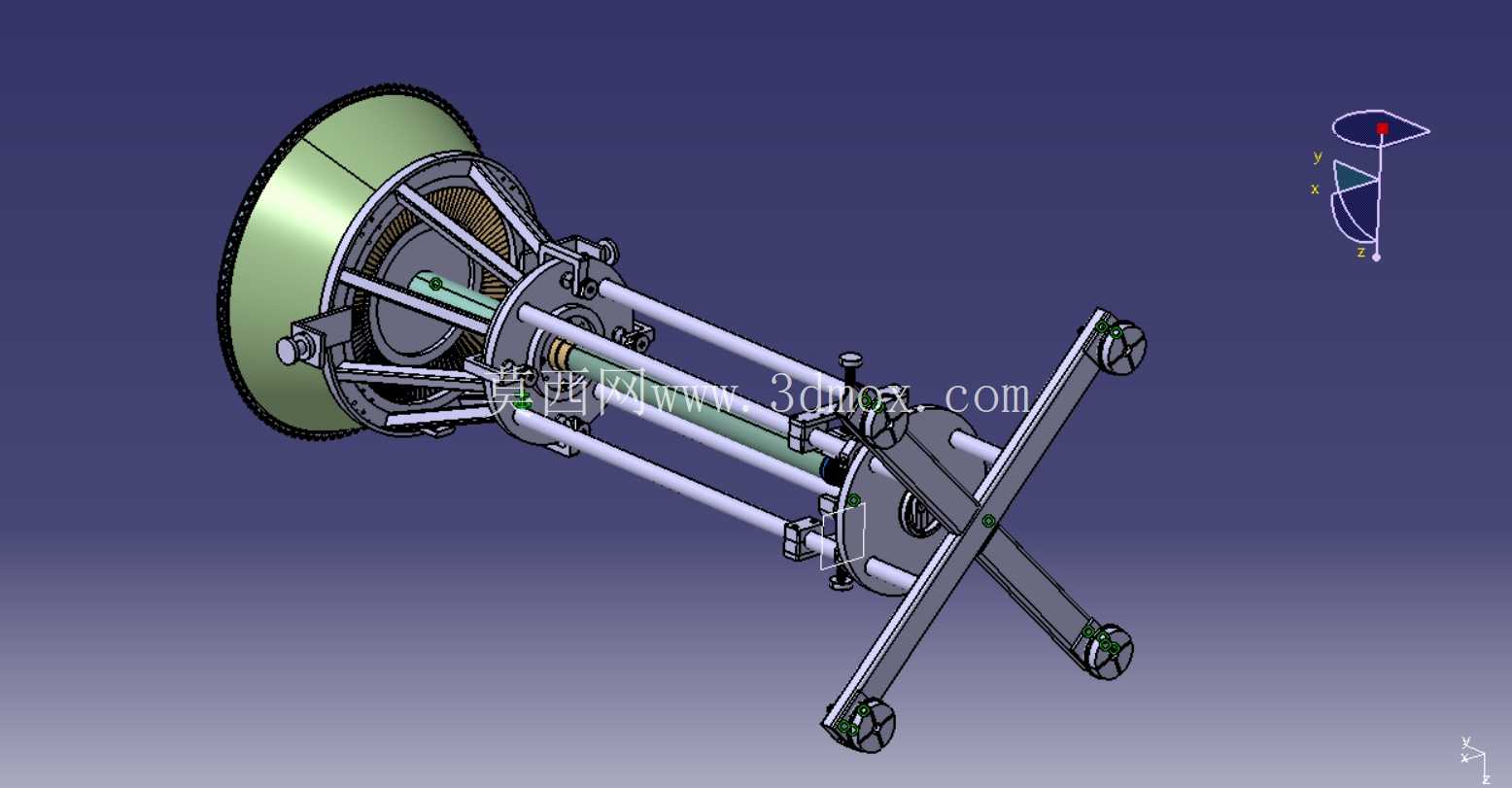

中部采用三根平行导向立柱作为主体承载框架,立柱表面做硬质阳极氧化处理,耐磨性能满足反复装夹的使用需求,立柱之间配置可滑动的高度调节抱箍,抱箍通过侧面的快锁手柄实现位置固定,可根据不同型号LPT单元的轴向长度,灵活调整上部装夹位的高度,调节范围覆盖800mm至1600mm区间,适配多型同系列航空低压涡轮部件的检修需求。上部装夹端采用环抱式定位结构,与LPT单元的安装边接口完全匹配,定位面设置3处均匀分布的定位销孔,与部件原有安装孔位对应,装夹时无需额外制作转接件,直接通过螺栓即可完成部件与工装的刚性连接,连接后部件的轴向跳动量可控制在0.1mm以内,保证检测过程中部件基准统一。
设计过程中优先考虑了维护操作的人机工程需求,工装中部预留了足够的操作空间,检修人员可站在工装四周任意位置完成叶片检查、间隙测量、紧固件更换等操作,不会被框架结构遮挡操作视线;同时整体框架做了轻量化设计,在保证承载强度满足120kg部件载荷的前提下,单根立柱采用空心薄壁结构,整体工装总重量控制在45kg以内,可通过底部预留的叉车孔位完成车间内转场,也可拆解为上部装夹组件、中部立柱、底部支脚三个模块,满足外场维护的运输需求。
结构受力层面,通过有限元仿真对满载工况做了校核,底部十字支脚的最大应力出现在支脚与中心立柱连接位置,应力值远低于铝合金材料的屈服强度,长期满载使用不会出现塑性形变;上部环抱装夹位的定位面做了倒角处理,避免装夹过程中刮伤部件的安装边表面,所有与部件接触的位置均加装了聚四氟乙烯防护垫,杜绝金属直接接触造成的部件表面损伤。在实际使用场景中,这套工装可替代传统的卧式翻转架,减少LPT部件检修过程中的翻转次数,降低部件在翻转过程中出现内部零件移位、密封面损伤的风险,尤其适合叶片涡流检测、涂层厚度测量、转子动平衡前预定位等工序的装夹需求。安装边界方面,工装完全展开后底部占地尺寸为600mm×600mm,最大伸展高度为1800mm,最小收缩高度为1000mm,可适配常规高度的检修工作台,也可直接放置在地面使用,上部装夹位的最大回转直径为320mm,装夹部件后周边预留的操作间隙不小于150mm,满足常规检修工具的操作空间要求。
