带侧装夹块的三孔法兰式轴套支座

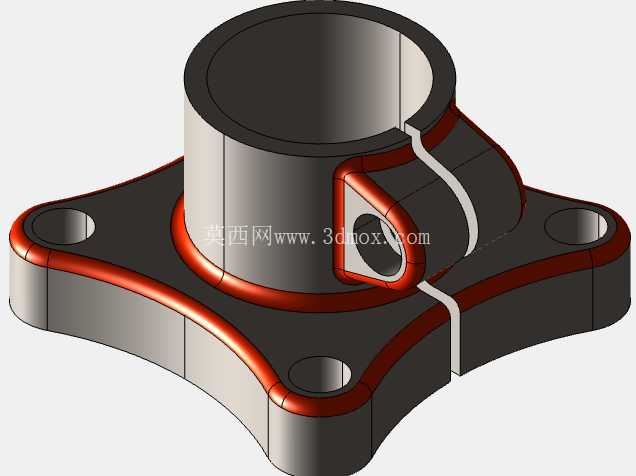

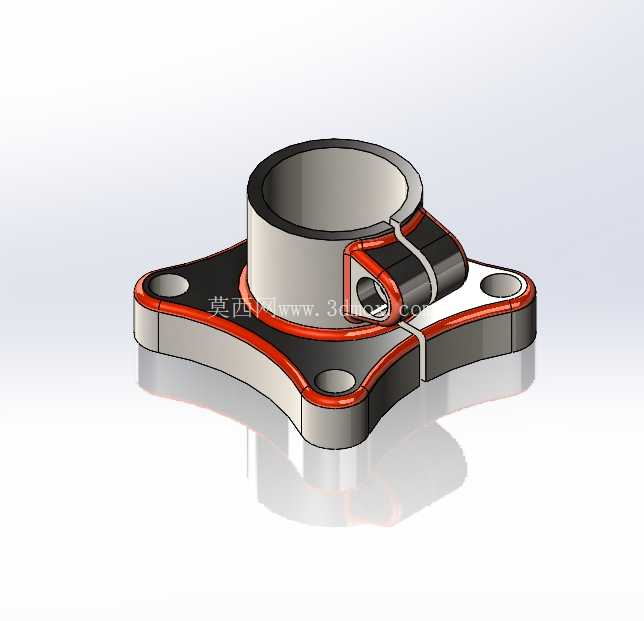

　　这款带侧装夹块的三孔法兰式轴套支座，在流体管路布设、轻型传动轴支撑场景中适配性极强，日常多用于低压气动回路、小型输送线的导向轴定位环节，核心作用是为穿过支座中心筒的轴类或管类零件提供径向支撑，同时借助侧方的夹块结构实现抱紧锁定，避免支撑件在设备运行过程中出现轴向窜动、径向偏移的问题。从结构设计逻辑来看，主体采用菱形三孔法兰作为安装基座，三个安装孔呈三角分布，相比常规两孔法兰拥有更稳定的抗倾覆能力，安装时可通过螺栓穿过法兰孔将支座固定在设备安装面，法兰边缘做了圆弧过渡处理，既能够减少铸造环节的应力集中缺陷，也能避免安装过程中锐边划伤操作人员。

　　中心筒部分为直通式光孔结构，孔壁预留了均匀的壁厚，既保证支撑刚性，也不会过度增加整体重量，中心筒与法兰基座采用圆弧过渡连接，大幅降低连接位置的应力集中系数，在承受径向载荷时不会出现根部断裂的问题。侧方的夹块结构与中心筒侧壁为一体化设计基础，夹块上开设了贯通的锁紧间隙，当锁紧螺栓穿过夹块的安装孔拧紧时，间隙收缩即可带动中心筒对应位置产生微量弹性变形，抱紧穿过中心筒的轴或管，这种抱紧式固定方式不会对被支撑件的表面造成压伤，同时支持被支撑件在安装时进行轴向位置微调，调整到位后再锁紧固定，适配不同安装位置的定位需求。

　　从安装边界来看，菱形法兰的三个安装孔中心距适配常规轻型设备的安装孔位标准，法兰整体厚度控制在合理范围，安装后不会过度占用设备的Z向空间，中心筒的高度根据常见支撑需求设计，既保证足够的支撑接触长度，避免被支撑件出现悬臂晃动，也不会因为筒身过高导致整体结构冗余。夹块的突出尺寸经过优化，不会超出法兰的最大外轮廓范围，安装时不会与周边的其他零部件产生干涉，锁紧夹块的螺栓操作空间预留充足，使用常规内六角扳手即可完成锁紧操作，不需要特殊工装。

　　在实际选型应用中，这类支座多用于对支撑精度要求中等、需要经常调整被支撑件轴向位置的场合，比如小型皮带输送机的托辊轴支撑、气动管路的终端定位支撑、小型试验设备的导向轴固定等场景，相比一体式固定轴套，这种带夹紧结构的支座安装调整效率更高，不需要对被支撑件做额外的台阶、卡槽加工，降低了配套零件的加工成本。设计过程中需要重点关注夹块的间隙尺寸，间隙过小会导致锁紧时变形量不足，抱紧力不够，间隙过大则会导致锁紧时中心筒变形量过大，影响中心孔的圆度，进而导致被支撑件出现卡滞问题；同时法兰与中心筒的过渡圆角需要匹配铸造工艺要求，避免出现铸造缺肉、冷隔等缺陷，三个安装孔的位置度需要控制在合理公差范围内，保证安装时能够顺利与设备基座的螺孔对齐。另外中心筒的内孔粗糙度需要控制在合理范围，既保证与被支撑件的接触均匀，也不会因为粗糙度过高导致磨损加快，夹块的锁紧孔需要与间隙保持垂直，保证螺栓锁紧时受力均匀，不会出现偏载导致夹块断裂的问题。整体结构没有复杂的异形曲面，铸造工艺性良好，适合批量铸造成型后再做少量机加工即可完成成品制作，加工成本较低，适合通用机械设备的配套使用。
