法兰安装式三芯音频XLR接插件结构

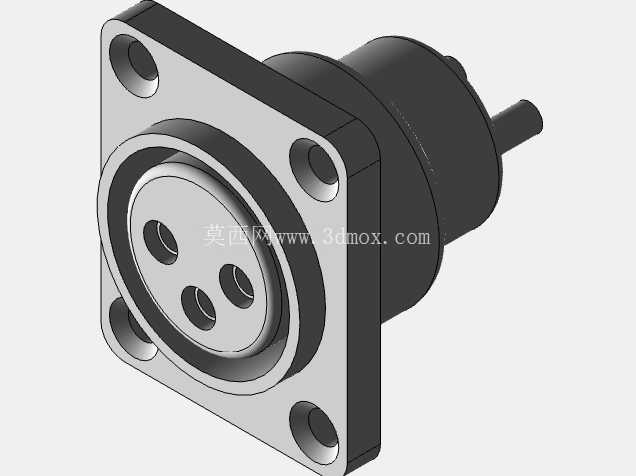

　　从结构设计的角度拆解这个接插件，前端带四个安装沉孔的方形法兰是整个部件的安装基准，沉孔的深度刚好能容纳M3规格的盘头安装螺钉，安装后螺钉头不会突出法兰表面，避免和对接插头的外壳产生干涉；法兰后方的阶梯式圆柱壳体是绝缘基座与触点的容纳结构，壳体外径做了阶梯差，靠近法兰的大直径段用来和设备面板的安装孔形成定位配合，安装时只要将这个圆柱段穿入面板开好的对应尺寸开孔，再从后方或者前方拧入四颗固定螺钉，就能把整个接插件牢牢固定在设备面板上，不会出现转动或者轴向窜动。在专业音频设备的布线与接口布局场景里，这类法兰盘安装的三芯XLR接插件是调音台、功放、专业音箱、舞台音频设备上最常见的互连部件，承担平衡音频信号的稳定传输职能，相比民用音频接头，它的锁止结构能避免演出、设备搬运过程中接头松脱导致的信号中断，三芯的触点布局分别对应信号正、信号负与接地屏蔽，可有效抵消长距离布线时引入的电磁干扰，这也是专业音频领域长期沿用这类接口的核心原因。

　　前端的接口内腔做了多层环形台阶，最外层的金属环是对接时的屏蔽接触层，中间的绝缘基座上均匀分布三个圆形插针孔，孔位的角度排布经过严格校准，和公头插针对应后不会出现错插、插偏的问题，每个插针孔内部都做了导向倒角，对接时即使存在微小的位置偏差，也能顺着倒角滑入正确位置，降低现场插拔时的对位难度。尾部伸出的小圆柱是线缆出线端，内部的触点尾部会延伸到这个位置，用来和音频线缆的芯线做焊接或者压接连接，出线端的外径匹配常规音频线缆的护套内径，装配时可以套上热缩管或者线卡做线缆固定，避免线缆拉扯时直接把力传递到触点焊接点，提升长期使用的可靠性。

　　做这类接插件的三维建模时，首先要锁定法兰的安装边界：方形法兰的四个安装孔中心距是行业通用的标准尺寸，建模时不能随意改动孔位坐标，否则会出现和设备面板安装孔不匹配的问题；接口端的插针孔中心分度、内腔各层台阶的直径与深度都要严格遵循通用XLR接口的互换尺寸，不然会出现公母头对接卡滞、接触不良甚至完全插不进去的问题。壳体的壁厚要兼顾结构强度与绝缘空间，金属外壳的壁厚控制在1.2mm到1.5mm之间，既可以保证外壳的屏蔽效能，也不会让整个接插件过于笨重；内部绝缘基座的壁厚要保证各触点之间、触点与外壳之间的电气间隙满足低压音频信号的绝缘要求，避免出现信号串扰。

　　在实际设备选型时，这类法兰安装的XLR接插件适合用在需要永久固定在设备面板上的场景，相比线缆式的对接头，它的结构强度更高，反复插拔的寿命更长，面板安装的方式也能让设备的接口布局更规整，日常维护时只需要插拔对接的公头即可，不需要拆卸设备内部的接线。建模过程中还要注意各零件的装配间隙：绝缘基座和金属外壳之间要留0.1mm左右的装配公差，方便生产时的压装工序；插针和绝缘基座的孔之间要做过盈配合设计，保证插针不会在插拔过程中出现松动移位；对接端的金属屏蔽环和公头外壳之间要留适当的滑动间隙，保证插拔时的顺滑度，同时间隙不能过大，不然会降低屏蔽效果，容易引入外界的电磁噪声。另外，法兰和设备面板贴合的表面要做平面度要求，安装后可以和面板完全贴合，避免出现缝隙导致灰尘、水汽进入设备内部，在一些户外使用的专业音频设备上，还可以在法兰和面板之间增加橡胶密封圈，提升接口部位的防护等级。
