六面通孔正六棱柱流体汇流连接块

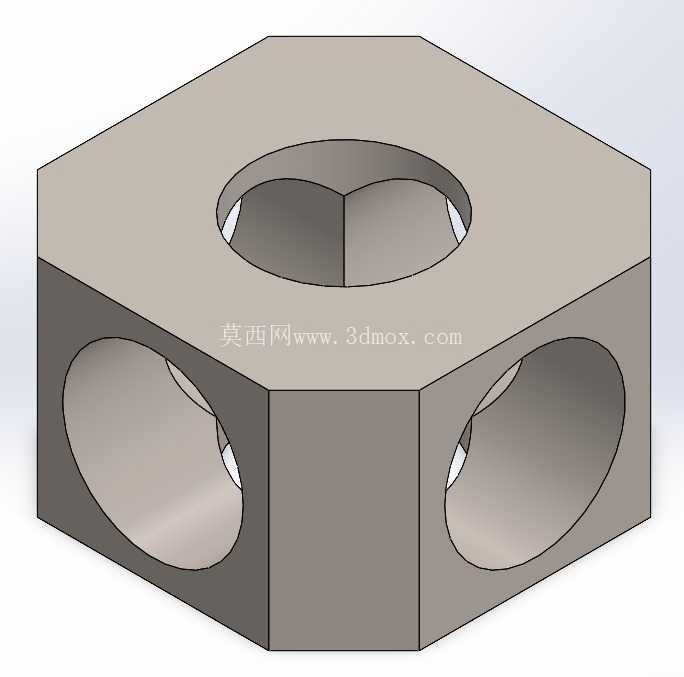

　　该零件为正六棱柱构型的多通流体连接构件，核心应用场景覆盖液压站管路排布、气动控制系统回路搭建、小型实验台流体管路分流汇流等领域，可在有限安装空间内实现多方向管路的交汇连通，替代传统多个直角接头拼接的管路方案，减少管路接头数量，降低系统泄漏点风险。从功能特性来看，零件六个侧面各开设一个同轴贯通的圆形通孔，所有孔道在零件中心区域交汇连通，形成六向互通的流体通道，可同时接入六路不同方向的管路，实现流体的分流、合流或者方向切换，相比常规的两通、三通接头，该零件可适配更复杂的管路走向需求，尤其适合安装空间紧凑、管路排布方向多变的设备内部，比如小型液压动力单元的阀块周边管路连接、自动化设备气动回路的集中汇流点位。

　　设计思路上，采用正六棱柱作为外部基体，首先是考虑到安装夹持的便利性，六个平面均可作为安装定位面，可根据实际管路走向选择任意面贴靠安装基准面，通过压板或者侧面顶丝即可完成固定，无需额外设计复杂的安装法兰结构；其次正六棱柱的对称结构让六个方向的孔道加工基准统一，加工时可通过一次装夹完成分度钻孔，减少装夹次数带来的形位公差，保证各孔道的同轴度以及中心交汇的精度，避免孔道错位导致的通流截面减小、流阻增大问题。

　　外形尺寸方面，正六棱柱的对边距离决定了零件的最大安装边界，设计时需根据通孔通径匹配对应壁厚，保证在额定工作压力下的结构强度，通常这类零件的通孔通径与对边尺寸比例控制在1:1.8到1:2.2之间，既保证足够的壁厚承受流体压力，又不会造成整体结构过于笨重；各侧面的通孔端口可根据实际需求加工内螺纹或者插接坡口，适配不同类型的管路连接方式，比如硬管连接可加工管螺纹，软管连接可预留快插接头安装位。

　　安装边界上，由于六个方向均有管路接入，安装时需预留足够的管路操作空间，每个通孔轴线方向至少预留出管路接头加上扳手操作的空间，避免相邻管路出现干涉；零件的安装固定可选择任意一个侧面作为贴合面，贴合面可根据需求加工密封槽，当该面作为安装贴靠面不需要接管路时，可加装密封堵头封堵对应孔道，灵活调整实际使用的通路数量，适配不同的回路需求。从结构强度角度分析，正六棱柱的棱边做了微小的倒角处理，避免加工和安装过程中出现应力集中，同时去除锐边防止安装人员划伤；中心交汇区域做了圆弧过渡处理，减少流体在交汇处的湍流损耗，降低流阻，同时避免直角交汇处的压力冲击对零件造成的气蚀损伤，提升零件在高频压力波动工况下的使用寿命。这类零件在实际选型时，需要根据系统的工作压力、流体介质类型选择对应的材质，常规气动回路可选用铝合金材质降低重量，液压回路则选用碳钢或者不锈钢材质保证强度，腐蚀性介质工况下可选用工程塑料或者特种合金材质，匹配不同的使用环境。
