双轴控制力矩陀螺仪内部结构设计

　　在航天器姿态控制执行机构的选型与结构设计环节，双轴控制力矩陀螺是长寿命大吨位卫星、空间站平台的核心角动量交换装置，这套三维结构完整还原了单台CMG的内部组件排布与装配关系，可直接用于结构干涉校验、安装接口匹配以及后续的轻量化改型参考。从实际在轨应用场景来看，这类部件主要安装在卫星舱板的内侧安装凸台上，外部的圆柱形壳体既是承力结构也是电磁屏蔽层，壳体侧壁预留的安装缺口对应舱板上的走线孔与固定螺柱位置，设计时需要严格匹配安装边界的同轴度要求，避免高速转子运转时产生附加不平衡力矩。

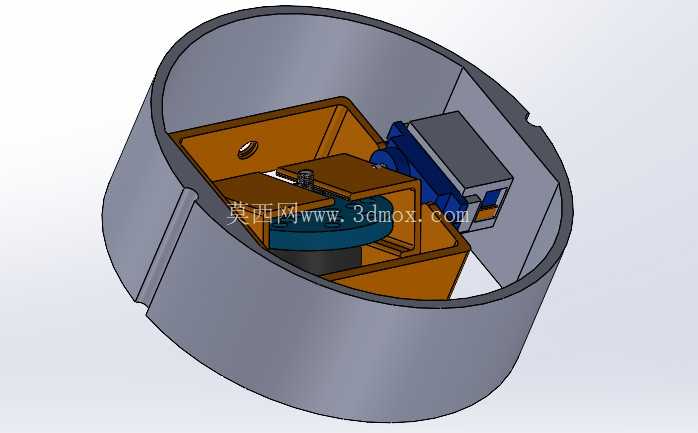

　　整套结构的核心功能是通过高速旋转的飞轮储存角动量，再通过框架的双轴偏转输出力矩，抵消外部扰动力矩对航天器姿态的影响，相比传统的喷气姿态控制，这类部件不需要消耗工质，能够大幅延长航天器的在轨服役寿命，尤其适合长寿命的对地观测卫星、通信卫星以及空间站舱段的姿态稳定控制。从设计思路上看，这套结构采用了分层布局的方式，最内层是高速转子组件，外围的棕色支架是框架支撑结构，既承担转子高速旋转时的动载荷，也为偏转驱动机构提供安装基准，蓝色的组件是双轴框架的驱动与传动单元，集成了角度传感器与力矩输出结构，能够精准控制框架的偏转角度与角速度，保证输出力矩的精度满足姿态控制的带宽要求。

　　在安装边界设计上，圆柱形外壳的外径尺寸匹配卫星舱内标准设备安装位的包络要求，壳体底部的安装法兰预留了均匀分布的固定孔位，孔位的位置度公差控制在0.02mm以内，保证安装后转子的旋转轴线与整星的基准坐标系偏差在允许范围内，避免产生额外的姿态控制误差。内部的走线槽全部集成在支撑支架的筋板内侧，既可以减少线缆在框架偏转过程中的拖拽阻力，也能避免线缆与高速运动部件发生剐蹭，提升整机的运行可靠性。结构设计时充分考虑了航天部件的轻量化要求，支撑支架采用了薄壁加筋的结构形式，在保证结构刚度满足动载荷要求的前提下，尽可能去除非承力区域的材料，降低整台设备的重量，适配卫星发射时的重量约束。

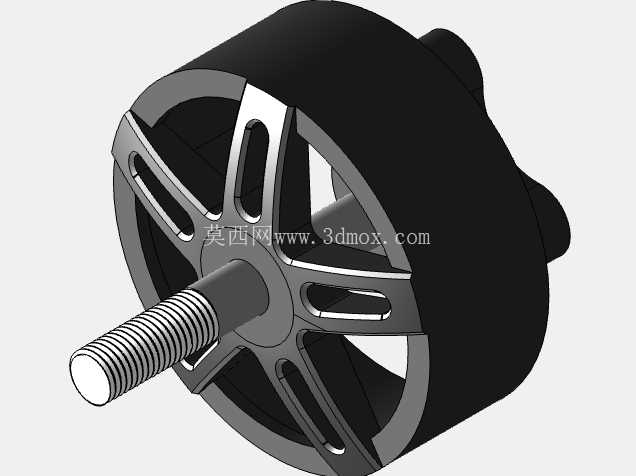

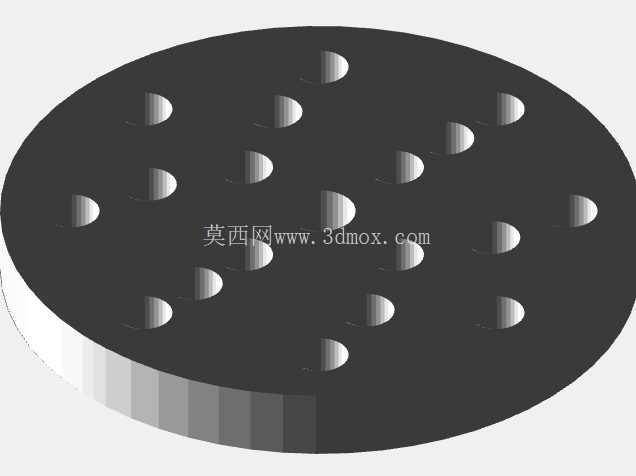

　　转子组件的动平衡校准结构也在模型中做了完整还原，转子端面上预留的平衡配重安装位，能够在装配阶段完成高精度动平衡校准，将高速运转时的振动量级控制在航天设备允许的范围内。框架的偏转限位结构集成在壳体与支架的配合位置，能够限制框架的最大偏转角度，避免偏转超差导致线缆拉扯或者机构卡滞，同时在极限位置设置了缓冲结构，降低限位冲击对内部精密传感器的影响。这套结构的所有配合面都做了公差匹配设计，轴承安装位的公差采用基孔制过渡配合，保证轴承外圈的定位精度，同时避免过盈量过大导致轴承预紧力异常，影响转子的高速运转稳定性。对于航天应用场景下的热变形问题，结构中不同材料的组件之间都预留了合适的热膨胀间隙，避免在轨冷热交变环境下，不同材料的热胀冷缩量差异导致结构卡滞或者预紧力变化，保证设备在真空高低温环境下的运行可靠性。
