罐式卫星载荷集成舱体结构设计方案

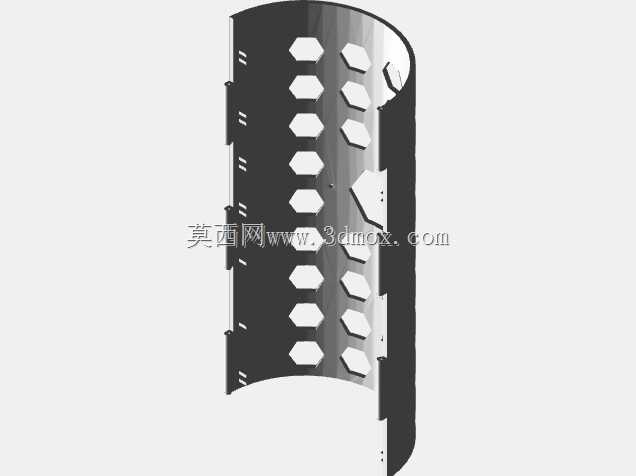

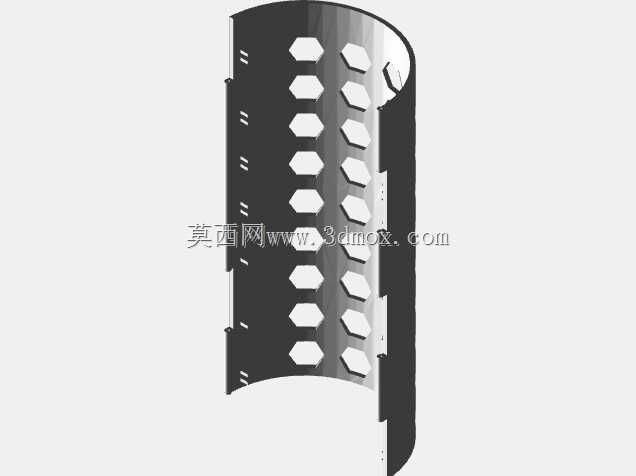

　　该结构面向探空火箭搭载的教学与实验类CANSAT载荷场景设计，核心解决小体积载荷在发射过载、开伞冲击、落地缓冲全流程中的结构可靠性问题，同时兼顾载荷快速装配、传感器信号无遮挡、电池与主控板散热的多重工程需求。整体采用圆柱筒式主承力构型，外壳沿轴向做对半开快拆设计，筒壁规则排布六边形镂空孔，这类开孔并非单纯减重：一方面在发射阶段可快速排出筒内滞留空气，避免舱内形成压差对内部PCB板造成冲击，另一方面能为外露的温湿度、气压传感器提供直接的气流接触通道，避免封闭舱体带来的测量误差，同时镂空结构可在落地冲击时产生可控的微变形，吸收部分冲击能量，降低内部电子器件的过载峰值。

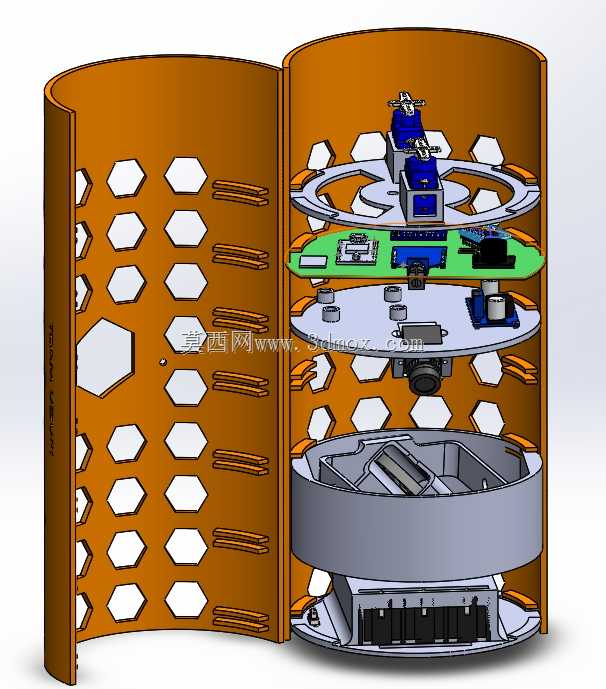

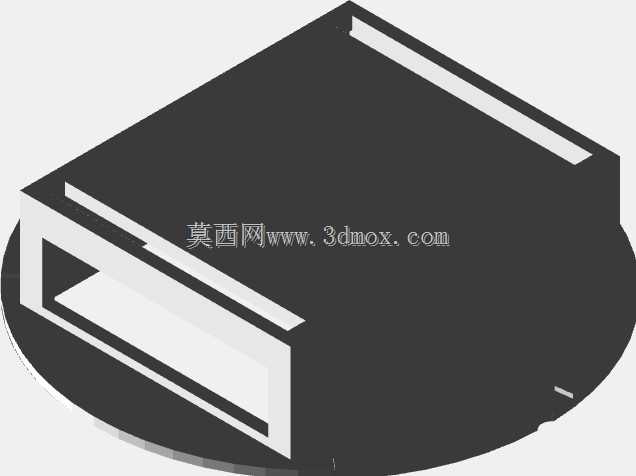

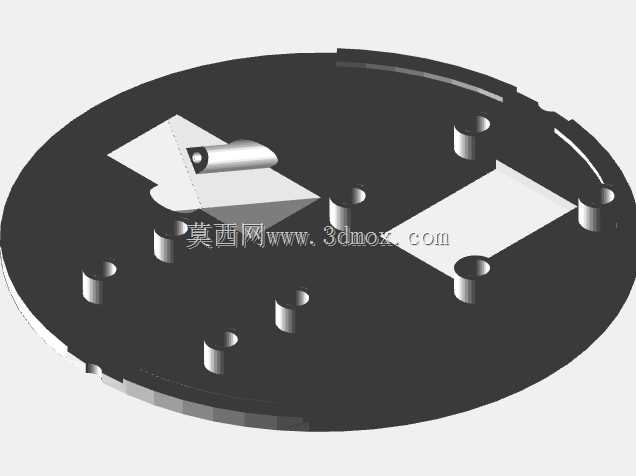

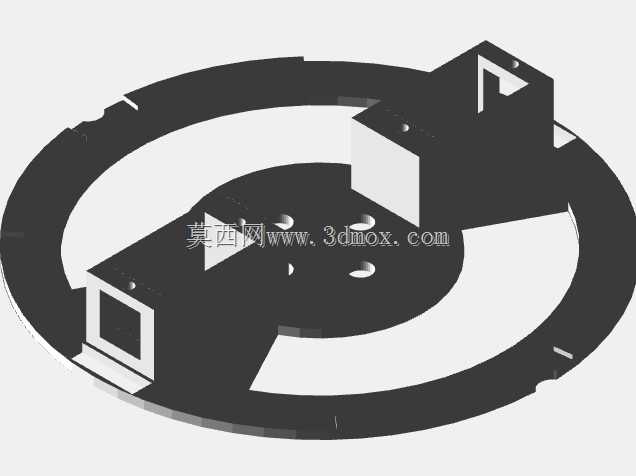

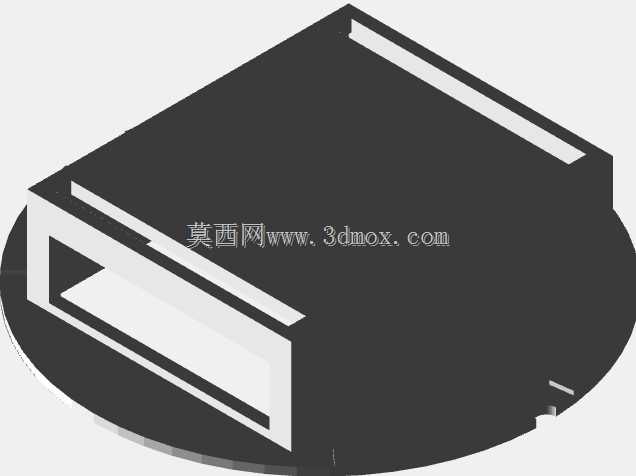

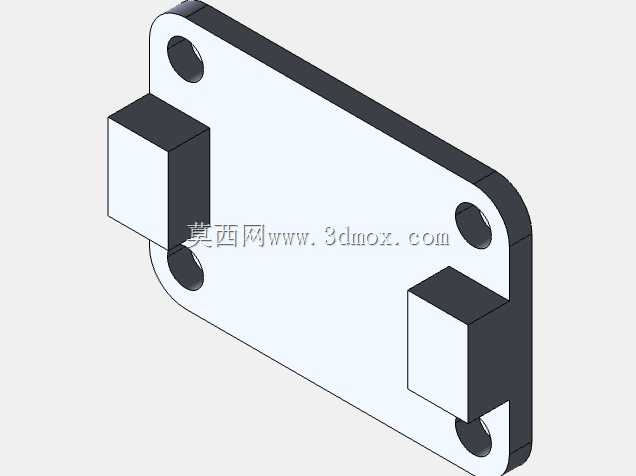

　　内部承力框架采用分层堆叠式设计，每层安装板通过周向均匀分布的卡扣与筒壁内侧的定位槽配合，无需额外螺丝即可完成层板固定，装配时可根据载荷需求灵活调整层间距，适配不同高度的传感器、通信模块、电池组安装需求。最底层预留标准电池仓安装位，周边设计有走线槽与压线结构，避免发射振动过程中线缆移位剐蹭其他部件；中间两层分别布置主控电路板与传感器集成板，板上预留通用M2安装孔位，可兼容市面上主流的开源飞控、环境监测模块、卫星定位模块的安装尺寸，层板对应高发热芯片位置额外开设散热通孔，配合筒壁镂空形成自然对流散热通道，无需额外散热结构即可满足长时间工作的温升要求；顶层布置降落伞释放机构与通信天线安装位，天线安装位置做了凸起避让，避免筒身金属结构遮挡信号传输。

　　舱体两端设计有环形端盖定位台阶，端盖与筒身采用旋转卡扣式连接，无需工具即可快速开启，方便赛前调试阶段快速更换载荷、检查电池状态。设计过程中重点校核了发射轴向15g过载下的结构强度，所有层板卡扣位置做了圆角过渡避免应力集中，筒壁镂空孔的边缘做了0.2mm的倒角处理，避免加工过程中产生毛刺划伤操作人员或线缆。安装边界上，整体外径适配常规探空火箭的载荷舱内径，轴向总长度控制在标准CANSAT赛事要求的尺寸范围内，整体重心沿筒身轴线分布，偏差控制在1mm以内，避免下降过程中出现姿态翻滚，影响落地精度与传感器数据采集。对半开的筒身结合面设计有凹凸定位止口，合装后可保证筒身圆度误差小于0.1mm，避免与火箭载荷舱内壁出现卡滞，影响出舱动作。

　　每层安装板的周向都预留了穿线缺口，所有跨层线缆可沿筒壁内侧走线，通过筒壁上的小型卡扣固定，不会在层板堆叠时被挤压破损。针对落地冲击场景，最底层端盖内侧预留有缓冲材料粘贴位，可适配不同厚度的EVA缓冲垫，根据搭载载荷的抗冲击等级调整缓冲行程，在不改变整体外形尺寸的前提下覆盖不同冲击耐受等级的载荷使用需求。
