航空螺旋桨动力传输驱动轴结构设计

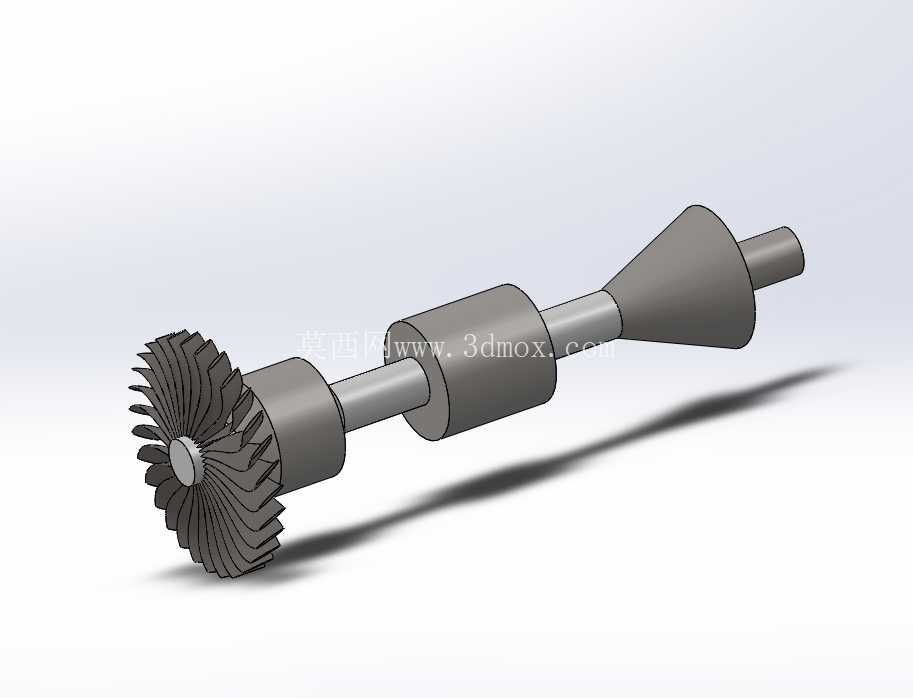

　　在通航固定翼飞机与小型涡桨动力航空器的动力传输链路中，螺旋桨驱动轴是衔接发动机涡轮端与桨毂负载的核心受力构件，其结构合理性直接决定动力输出效率与高转速工况下的运行可靠性。该轴系沿轴向依次集成涡轮安装段、中间支撑轴颈、定位轴肩、锥段过渡区与桨毂连接端，各段直径根据受力载荷梯度做差异化设计，涡轮安装段采用过盈配合加端面定位的结构，匹配涡轮盘的安装孔位公差，保证涡轮输出的扭矩能够无间隙传递至轴体，避免高转速下的微动磨损与疲劳裂纹萌生。中间支撑轴颈的表面粗糙度与圆柱度公差严格控制在微米级，用于适配轴承内圈的安装，两个支撑轴颈之间的同轴度公差需满足万转以上转速下的动平衡要求，避免运行过程中出现轴系挠曲振动。定位轴肩的高度根据轴承内圈的定位需求设计，既保证轴承轴向定位的可靠性，又避免轴肩过高导致的应力集中，轴肩过渡处采用圆角平滑过渡，圆角半径经过应力校核，能够有效分散扭转与弯曲复合载荷下的应力峰值。锥段过渡区采用连续变径设计，匹配发动机舱内部的安装空间边界，避免与周边的机匣、管路构件发生运动干涉，锥段的锥度经过动平衡配重计算，保证整个轴系的质心落在旋转轴线上，减少高速旋转时的不平衡量。

　　桨毂连接端设置有花键结构与法兰安装面，花键采用渐开线齿形，具备较高的齿面接触强度与扭矩承载能力，能够将轴体传递的扭矩均匀分配到各个齿面，避免局部载荷过大导致的齿面压溃；法兰安装面设置有均匀分布的螺栓孔，用于与螺旋桨桨毂做刚性连接，法兰端面的平面度公差保证连接面的贴合度，避免螺栓受附加弯矩作用出现疲劳断裂。轴体内孔采用深孔加工结构，在保证轴体整体扭转刚度与弯曲强度的前提下，有效降低轴系整体重量，适配航空构件轻量化的设计要求，内孔的表面粗糙度经过控制，避免加工刀痕成为疲劳裂纹的起始点。

　　从实际应用场景来看，该轴系工作在发动机输出端的高温、高振动环境中，除了承受稳定的扭矩传输载荷外，还需要承受螺旋桨旋转过程中产生的交变弯曲载荷、机动飞行时的附加惯性载荷，以及发动机启停过程中的冲击载荷，因此各段的直径过渡、圆角设计、配合公差都经过多轮载荷迭代校核。在建模过程中，各特征的建模顺序完全匹配实际加工工艺路线，先完成轴体的外圆粗加工特征，再依次添加花键齿形、法兰螺栓孔、内孔、圆角等细节特征，所有配合面的尺寸公差、形位公差都在模型中做了对应标注，可直接用于后续的工程图生成、有限元应力分析与动平衡仿真计算。

　　安装边界方面，两个支撑轴颈的中心距匹配发动机机匣的轴承座安装间距，涡轮安装段的长度匹配涡轮盘的安装厚度，法兰端的外圆直径小于桨毂的内孔配合尺寸，整个轴系的最大外轮廓尺寸满足发动机舱内部的装配空间要求，装配过程中可沿轴向依次穿入轴承座、安装涡轮盘、最后连接桨毂构件，无需额外的工艺避让结构。针对高转速工况下的材料疲劳问题，轴体的应力集中区域都做了优化设计，比如花键齿根的圆角过渡、轴肩处的平滑过渡、螺栓孔口的倒角处理，这些细节结构能够有效降低交变载荷下的应力集中系数，提升轴系的疲劳寿命，满足航空航天应用中长寿命、高可靠性的使用要求。
