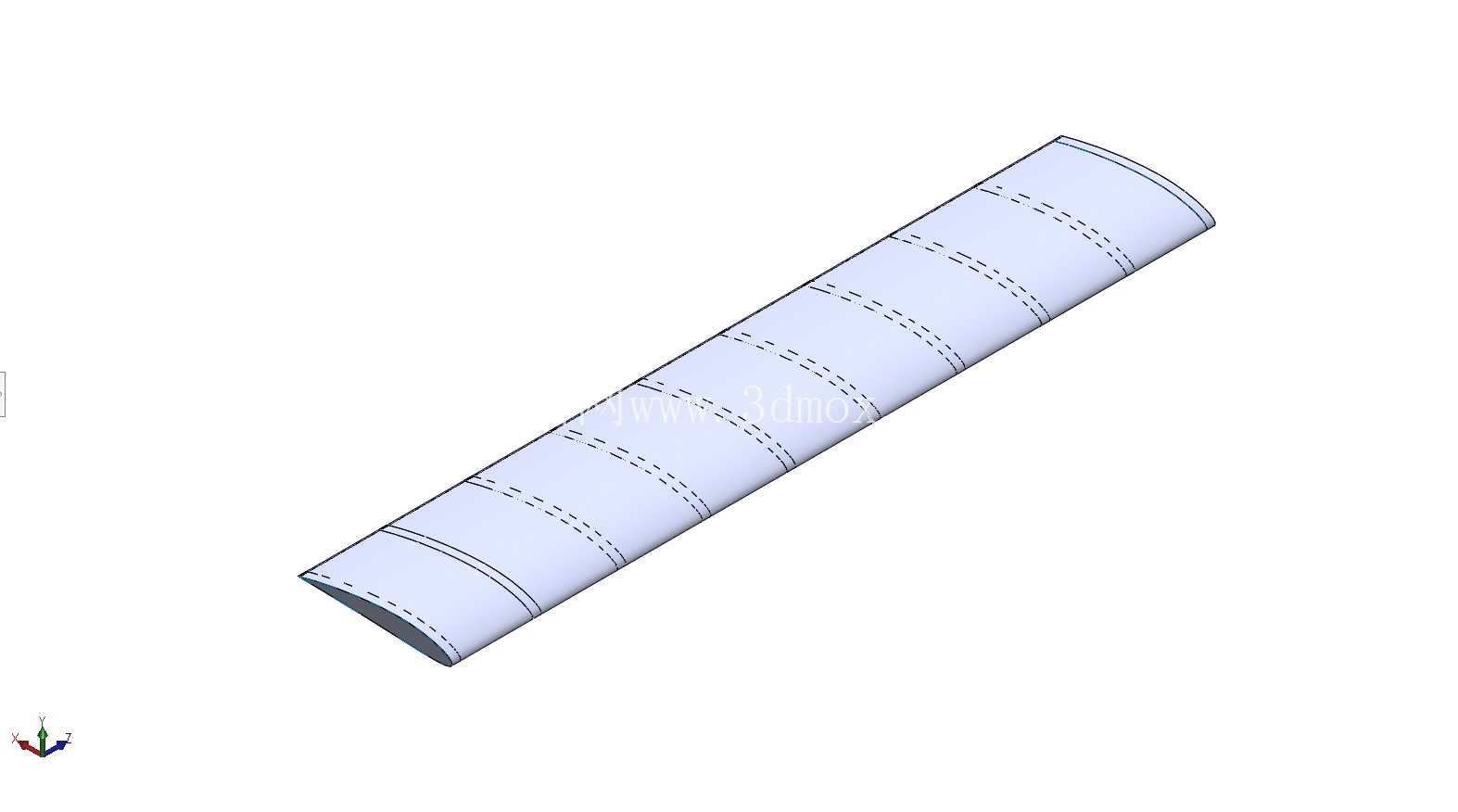

带翼肋翼梁结构的NACA4412翼型构件

　　在小型固定翼无人机、低速通航验证机的结构设计环节，翼面的承力布局直接决定飞行阶段的结构可靠性与气动效率，这款基于NACA4412低速翼型打造的带翼肋翼梁构件，正是针对低速飞行场景的结构需求完成的参数化设计。很多刚接触航空结构设计的从业者容易陷入只关注翼型气动系数、忽略内部承力结构匹配性的误区，实际上翼型的气动外形需要稳定的内部支撑才能在飞行载荷下维持轮廓精度，一旦翼面在气动载荷下发生超出阈值的形变，原本计算好的升阻比、失速迎角等参数都会出现偏差，严重时甚至会引发翼面颤振造成飞行事故。

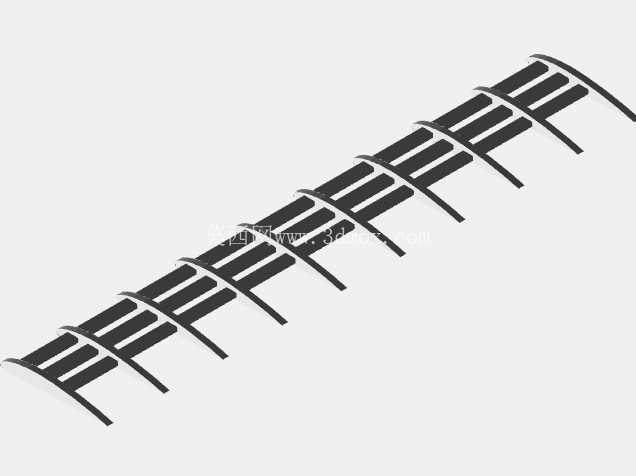

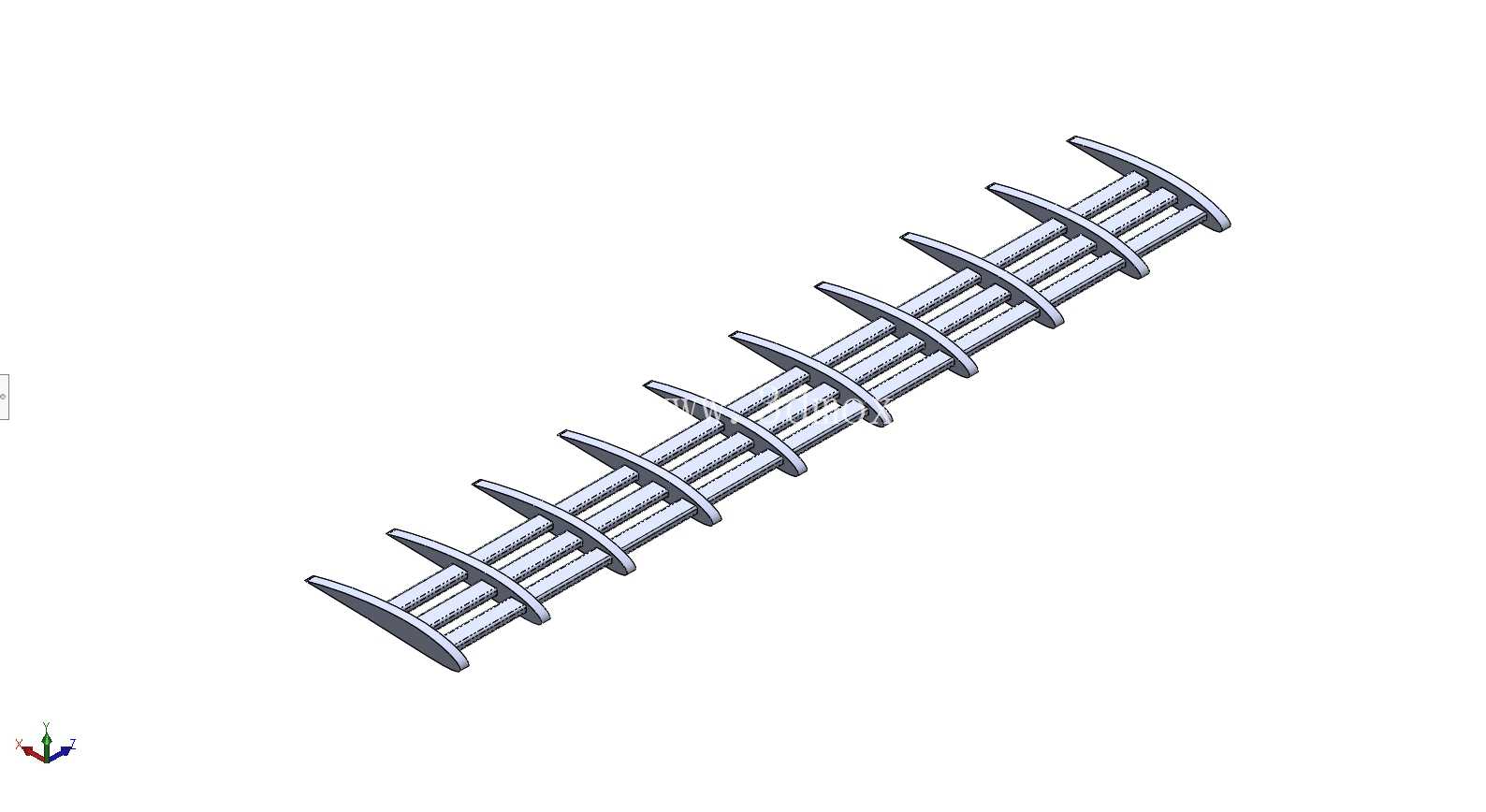

　　这款构件在设计阶段首先锁定了NACA4412翼型的基准轮廓，该翼型属于低速工况下应用极广的层流翼型，最大厚度位置距前缘40%弦长，最大弯度位置距前缘40%弦长，弯度为弦长的4%，厚度为弦长的12%，本身具备低速下升力系数充足、失速特性平缓的优势，非常适合起飞重量在20kg以内的小型固定翼飞行器使用。确定翼型基准后，内部承力结构采用了双梁搭配等距翼肋的布局，两根平行布置的翼梁作为主要承力部件，承担飞行过程中的弯矩与剪力，翼肋则沿翼展方向等距排布，一方面维持翼型的截面轮廓精度，避免蒙皮铺设后出现局部凹陷影响气动外形，另一方面将蒙皮传递来的局部气动载荷均匀传导到翼梁上，避免局部应力集中造成结构损坏。尺寸参数的设定完全匹配小型飞行器的安装边界，机翼总跨度控制在900mm，对应单悬臂长度450mm，这个尺寸既能够满足小型无人机的翼面升力面积需求，又不会因为悬臂过长造成翼根处弯矩过大，对机身安装接口的强度要求过高；翼型弦长设定为180mm，这个弦长尺寸下NACA4412翼型的雷诺数刚好适配10-20m/s的巡航速度区间，是小型电动固定翼无人机最常用的巡航速度段，能够最大化发挥该翼型的气动优势。

　　安装边界的设计上，翼根位置预留了与机身承力框对接的安装平面，翼梁在翼根处做了局部加厚处理，能够通过螺栓连接直接固定在机身的主承力框上，不需要额外设计转接结构，降低整机装配的复杂度；翼肋上预留了标准的走线孔位，能够方便舵机控制线、航电设备线缆的布设，避免线缆在翼面内部晃动造成的结构干涉或者信号干扰。实际应用场景中，这款构件既可以直接作为小型验证无人机的机翼主承力结构，外覆蒙皮后完成整机装配，也可以作为航空类专业教学的结构演示样件，帮助学习者理解机翼内部翼梁、翼肋的布局逻辑与载荷传递路径；在航模设计、低速飞行器验证试验等场景中，该结构的尺寸参数也具备很强的适配性，设计人员可以根据实际的起飞重量、巡航速度需求，在保留翼型基准与承力布局的前提下，调整翼肋的排布间距、翼梁的截面尺寸，快速衍生出适配不同载荷需求的翼面结构。

　　设计过程中特意规避了传统翼面结构常见的应力集中问题，翼肋与翼梁的连接位置全部做了圆角过渡处理，避免飞行过程中交变载荷造成的连接位置疲劳开裂；翼肋的边缘做了倒角处理，既能够降低蒙皮铺设时的划伤风险，也能够减轻构件的整体重量，符合航空结构设计中“为每一克重量减重”的设计原则。很多爱好者自行设计机翼时容易出现翼肋定位偏差的问题，这款构件在建模阶段就完成了所有翼肋的参数化定位，每一片翼肋的安装位置都与翼梁上的定位槽一一对应，装配时不需要反复测量定位，直接卡入定位槽后完成粘接或者铆接即可，能够大幅降低翼面装配的难度，减少因为装配误差造成的翼面外形偏差。从结构强度的角度核算，该布局在900mm翼展、180mm弦长的尺寸下，使用常规的轻质航空木料或者PLA、光敏树脂等3D打印材料制作，就能够承受最高5g的机动过载，完全满足小型无人机、航模飞行器的飞行载荷需求，不需要额外增加结构补强件，能够在保证结构强度的前提下最大化控制翼面重量，提升飞行器的有效载荷能力。
