管道固定用U型螺纹卡箍结构设计

在工业管路铺设、小型设备机架装配、轻型构件挂载的现场场景里，这类U型卡接螺栓是出镜率极高的基础连接件，不同于普通六角头螺栓的平面压紧固定逻辑，它的核心作用是通过半包围的弯弧结构，抱住圆形截面的管材、圆钢类构件，再配合两端的螺纹段锁紧螺母，实现被固定件与安装基面的刚性连接，不会出现普通抱箍容易打滑移位的问题。

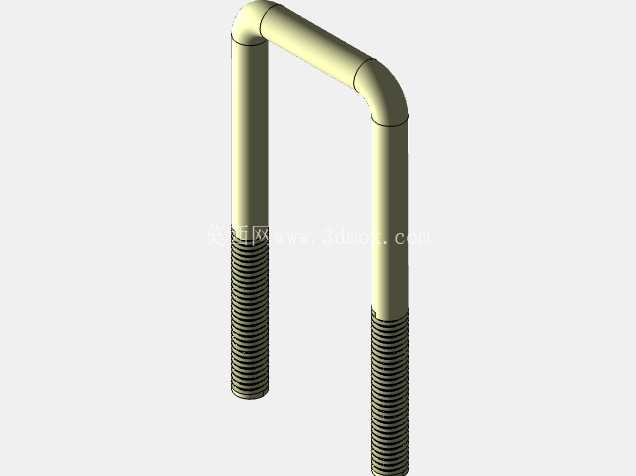

从结构设计逻辑来看，整个零件分为两个功能段：中间的U型弯折段和两端的外螺纹段。弯折段的圆弧内径是核心设计参数，需要和被固定的圆管外径做公差匹配，通常间隙控制在0.2-0.5mm之间，既方便安装时顺利卡入管材，又不会因为间隙过大导致锁紧后管材出现径向窜动。弯折处的圆角处理是设计时容易忽略的细节，不能直接做直角弯折，否则冷弯加工时会在弯角外侧出现应力集中导致的壁厚减薄，承重后容易从弯角处断裂，因此弯角处的内R通常取管材直径的1.5倍，保证冷弯成型后材料纤维连续，整体强度满足承重要求。

两端的螺纹段长度需要结合安装基面的厚度、平垫弹垫的厚度以及螺母的锁紧高度来确定，通常要预留出2-3个螺距的余量，避免出现螺纹拧到底仍无法压紧的情况。螺纹选用普通公制三角螺纹，牙型角60度，具备良好的自锁性能，配合弹簧垫圈使用时，可以在设备振动工况下避免螺母松脱。螺杆部分的直线度需要严格控制，两端螺杆要保持平行，否则安装时会出现一端螺纹能穿过安装孔、另一端无法对位的问题，实际建模时需要保证两段螺杆的轴线平行度公差在0.1mm/100mm以内，降低现场安装的调整难度。

从实际应用场景来看，这类零件常被用在压缩空气管路沿墙面铺设的固定、液压设备中低压油管的机架固定、小型农用机械上圆形杆件的限位连接、给排水管路的支架挂载等场景，相比全环绕的管卡，它的安装效率更高，不需要将管材从端部穿入，只需要从径向卡入管材后，对准安装基面的两个预制孔穿入螺杆，拧上螺母即可完成固定，在后期管路维护拆卸时，也只需要松开螺母就能取下管材，不需要拆解整段管路，大幅降低运维的工作量。

设计建模过程中，首先需要确定被固定管材的外径，以此推导U型弯的内圆弧直径，再根据实际承重需求选择合适的杆径：通常固定DN25以下的轻型管材，选用M6-M8的杆径即可；固定DN50左右的中等载荷管路，需要选用M10-M12的杆径；如果是用于有振动的设备管路固定，还需要在U型弯和管材接触的位置加装橡胶减震垫，此时弯弧内径需要加上两倍的减震垫厚度重新计算，避免卡入后间隙过大。弯折段的展开长度需要结合材料的中性层系数计算，冷弯成型时，材料的中性层会向弯角内侧偏移，因此不能直接用几何尺寸相加算下料长度，否则会出现成型后螺杆长度不足的问题，通常对于杆径10mm以下的圆钢冷弯，中性层系数取0.42左右，可以保证成型后尺寸偏差控制在允许范围内。

安装边界方面，需要注意安装基面上的两个安装孔中心距，必须和U型螺栓两端螺杆的中心距保持一致，孔位偏差不能超过1mm，否则强行穿入螺栓会导致螺杆出现弯曲变形，降低整体连接强度。两个安装孔的直径通常比螺杆直径大1mm，给安装预留适当的调整余量，但间隙不能过大，否则锁紧时螺栓会出现倾斜，导致压紧力不均匀，长期使用后容易松动。如果是在较薄的钣金基面上安装，需要在基面背面加装加厚平垫，增大接触面积，避免螺母锁紧时压溃钣金基面，导致固定失效。

在腐蚀环境下使用时，这类零件通常会做镀锌或者达克罗表面处理，建模时不需要额外绘制涂层，只需要在工程图中标注表面处理要求即可；如果是用于食品加工、医药生产等有卫生要求的场景，则需要选用不锈钢材质，弯弧处和螺纹段都要做抛光处理，避免积垢滋生细菌。这类零件虽然结构简单，但作为基础连接件，其尺寸精度和强度直接影响整个管路系统或者设备机架的稳定性，设计时不能因为零件简单就忽略公差配合和工艺性的考量，很多现场出现的管路松动、构件脱落问题，往往都是因为这类小零件的参数设计不合理导致的。
