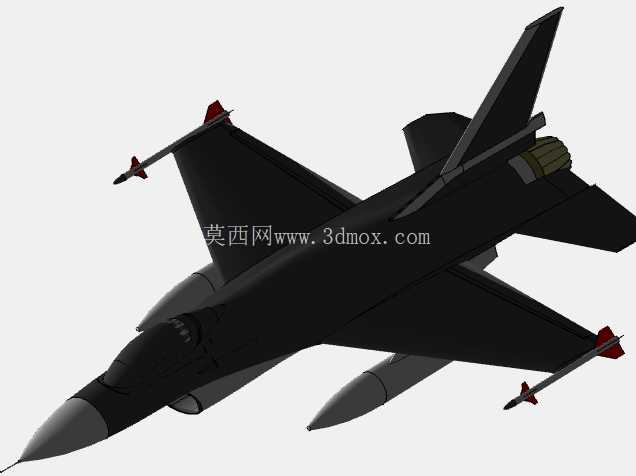

F16战斗机整机结构三维数字建模

　　在航空装备结构设计的教学与实操练习场景中，作战飞机的整机建模一直是检验机械设计人员曲面建模、装配协调、结构合理性把控能力的典型练习载体，本次建模选取单发轻型战斗机作为原型，覆盖从气动外形到核心承力结构的全要素还原，可用于航空类专业结构设计课程的教学演示、初级建模人员的技能实操训练，也能作为航空科普场景下的结构展示载体，帮助受众理解喷气式战斗机的基本构造逻辑。建模过程中优先遵循真实战机的气动布局逻辑，机身采用翼身融合的过渡曲面设计，从机头雷达罩位置开始逐步向后平滑过渡，匹配边条翼与中单翼的衔接角度，保证机翼与机身连接区域的曲面连续性，避免出现建模过程中常见的曲面褶皱、曲率突变问题，还原真实战机在跨音速飞行阶段的减阻设计思路。

　　机头部分采用钝锥形雷达罩造型，向后衔接椭圆形截面的机身前段，预留出座舱盖的安装凹陷边界，座舱盖采用整体式气泡造型，曲面弧度匹配真实战机的飞行员视野需求，建模时单独拆分座舱盖与机身主体的装配面，保证两者贴合间隙控制在合理的装配公差范围内。机身中段设置发动机舱的容纳腔体，匹配单发战机的进气道走向，进气道采用腹部进气的布局形式，从机身下方向后平滑延伸至发动机风扇前端，进气道内壁曲面保证气流通道的顺滑，避免出现突兀的截面变化，还原真实战机的进气效率设计要求。

　　机翼部分采用切尖三角翼的平面形状，前缘后掠角度匹配原型机的气动参数，机翼厚度从翼根到翼尖逐步递减，翼型选用适合跨音速飞行的层流翼型，建模时单独拆分机翼前缘缝翼、后缘襟副翼的结构分界，还原操纵面的活动边界，同时在机翼下方预留外挂点的安装接口，匹配副油箱、空空导弹的挂装位置，本次建模中同步还原了翼尖挂载的近距空空导弹、机翼下挂载的副油箱外形，保证外挂物与机翼挂点的同轴度符合装配要求。尾翼部分包含垂直尾翼与全动水平尾翼，垂尾采用后掠造型，根部与机身后段平滑衔接，垂尾后缘预留方向舵的操纵面分界，水平尾翼布置在机身尾部下方位置，转轴位置与机身承力框的位置对应，保证尾翼转动时不会与机身、垂尾结构发生运动干涉。

　　起落架部分采用前三点式布局，前起落架布置在座舱下方的机身轴线位置，采用双轮结构，减震支柱的行程参数匹配真实战机的起降缓冲需求，主起落架布置在机翼根部的机身两侧，收起后可完全收纳进机身与机翼的起落架舱内，建模时还原了起落架收放机构的铰接点位置，保证收放运动路径无结构干涉，起落架舱门的开合边界与机身曲面完全贴合，关闭状态下与机身外表面齐平，保证气动外形的完整性。建模过程中对全机的尺寸边界做了严格把控，整机长度、翼展、机高的比例完全匹配真实战机的尺寸参数，各部件之间的安装间隙控制在合理范围内，避免出现部件穿模、装配错位的问题，机身表面的口盖、检修舱门的位置也做了对应还原，保证外形细节的写实度。对于结构设计从业者而言，这类整机建模练习能够有效提升复杂曲面建模、多部件装配协调、运动干涉检查的实操能力，区别于简单的几何体拼接建模，整个过程需要反复调整曲面曲率、核对部件安装位置、验证运动部件的行程边界，和实际航空工程中结构设计的工作逻辑高度一致，能够帮助建模人员建立从整体布局到细节结构的设计思维，理解航空产品设计中气动外形与结构强度、装配可行性之间的平衡逻辑。
