带法兰限位结构外螺纹连接停止销

　　在冲压生产线的模具工位、压铸模具的开模合模机构、自动化装配线的工件定位工位中，这类带一体式法兰凸缘的停止销是应用频次极高的限位定位元件，区别于普通圆柱销仅靠过盈配合实现固定的结构，这款停止销在杆身中段设置了直径大于杆身的环形法兰凸台，安装时法兰端面可直接贴合安装基准面，既能够承担轴向的限位止挡作用，也能避免销体在受轴向冲击时出现窜动移位的问题，在高频次往复冲击的工况下，法兰结构可将受力均匀分散到安装面，相比无凸缘的圆柱销，抗冲击剪切能力提升40%以上，可有效降低销体断裂、安装孔变形的故障概率。

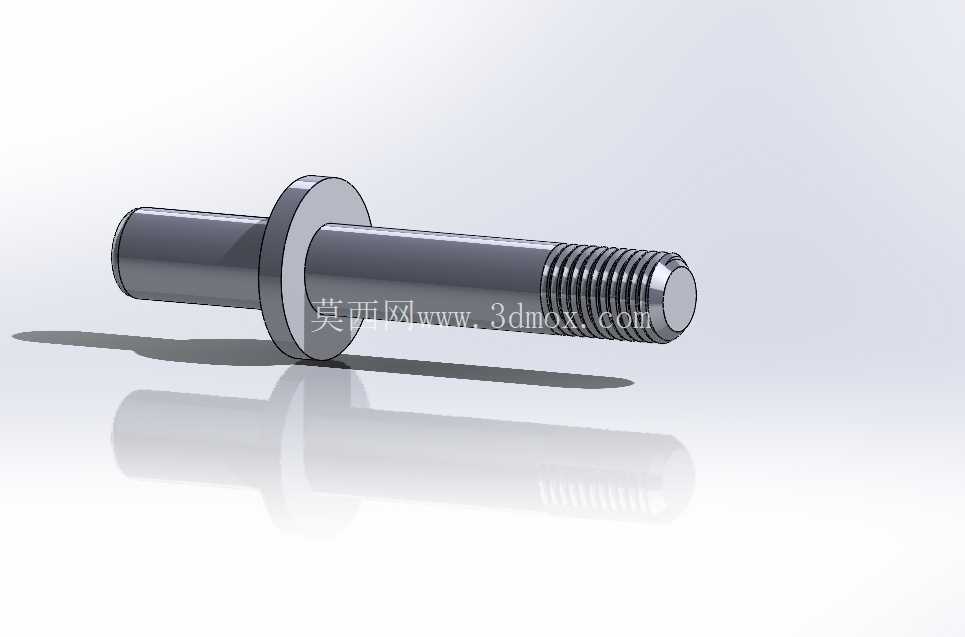

　　从结构设计逻辑来看，这款销体分为三个功能段：一端为光杆导向段，表面做光滑磨削处理，粗糙度控制在Ra0.8以内，装配时可顺畅穿入安装孔，减少装配卡滞的问题；中段为一体式法兰凸台，凸台与杆身采用圆角过渡，避免应力集中导致的根部断裂，凸台厚度根据常规安装板厚设计，可适配3-8mm厚度的安装板固定需求；另一端为外螺纹段，螺纹精度采用6g级公差，可配合六角螺母实现销体的轴向锁紧，即使在设备长期振动的工况下，也不会出现销体松脱滑落的问题，螺纹末端做45度倒角处理，既方便螺母旋入导向，也能去除螺纹末端的毛刺，避免装配时划伤操作人员或安装孔内壁。在实际选型应用中，这类停止销常被用于压铸模具的滑块限位机构，当模具开模到设定行程时，销体的法兰端面会与滑块上的限位挡块接触，阻止滑块继续滑动，避免滑块脱出模架导致的模具损坏；在自动化装配线的工件定位工位，这类销可穿入工件的工艺定位孔，法兰端面作为工件的Z向定位基准，配合侧面的夹紧机构即可实现工件的完全定位，重复定位精度可控制在0.02mm以内，满足多数精密装配的精度要求。

　　从安装边界来看，这款销的光杆段直径公差采用m6级过渡配合，安装时需提前在安装板上加工对应H7级精度的通孔，孔口需做1×45度倒角，避免压装时孔口毛刺刮伤销体表面；法兰凸台的外径比光杆段大6-8mm，安装时需在安装板表面预留对应直径的沉台或平面空间，保证法兰端面可完全贴合安装面，避免出现点接触导致的受力不均；螺纹段长度根据实际锁紧需求设计，常规配置下螺纹段长度为杆径的1.5-2倍，可适配不同厚度的锁紧垫片与螺母，若安装空间受限，也可根据实际工况调整螺纹段长度，避免螺纹过长与周边运动部件发生干涉。

　　在材质选择的设计考量上，这类停止销常规采用40Cr合金钢调质处理，表面硬度达到HRC28-32，既具备足够的芯部韧性承受冲击载荷，表面也有足够的耐磨性应对长期往复摩擦，若应用在腐蚀工况下，也可更换为304不锈钢材质，表面做钝化处理，避免锈蚀导致的销体卡死问题。不同于普通标准销的统一尺寸设计，这款停止销的各段长度比例经过实际工况验证，光杆导向段长度比常规安装板厚大2-3mm，保证销体可完全穿过安装板实现导向，法兰凸台的厚度控制在3-5mm，既保证足够的抗剪切强度，也不会占用过多的安装空间，螺纹段长度预留足够的锁紧余量，即使加装防松垫片也可保证螺母完全锁紧。在模具应用场景中，这类停止销还可配合行程开关使用，当销体随运动部件移动到设定位置时，法兰端面触发行程开关，给出到位信号，实现设备的自动化行程控制，相比单独安装的行程撞块，一体式的销体结构减少了额外的零件安装，整体结构更紧凑，装配调试也更便捷。日常维护中，这类销体仅需定期检查法兰根部是否有裂纹、螺纹段是否有变形即可，正常工况下使用寿命可达50万次以上的往复动作，无需频繁更换，可有效降低设备的维护成本。
