外六角全螺纹螺栓结构设计方案

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款外六角全螺纹螺栓的设计，完全围绕通用装配场景的实际连接需求展开。从结构设计逻辑来看，外六角头部的尺寸设定，充分考虑了常规扳手的夹持空间，六角对边尺寸符合通用紧固件的夹持公差要求，头部厚度经过受力校核，能够承受额定扭矩下的拧紧力，不会出现头部拧裂、打滑的问题，同时头部与螺杆衔接处做了平滑过渡处理，避免应力集中导致的断裂风险，这一细节在承受交变载荷的连接场景中尤为重要，比如振动设备的机架连接、传动部件的紧固位置，应力集中带来的疲劳断裂是紧固件失效的主要诱因，过渡圆角的设计能够有效分散衔接处的应力，提升部件的疲劳寿命。

　　全螺纹的杆部设计，适配不同厚度的被连接件安装需求，不需要额外调整螺杆的光杆段长度，在装配时可以根据被连接件的总厚度，灵活选择拧入深度，尤其适用于被连接件厚度存在公差波动、或者需要调整夹紧间隙的装配场景，比如钣金机架的拼接、工装夹具的可调位置紧固，全螺纹结构能够提供更宽泛的夹紧行程，不需要准备多种长度规格的螺栓，降低现场装配的备件管理难度。螺纹的牙型采用标准公制三角螺纹设计，牙型角60度，牙底做了圆弧过渡处理，既保证了螺纹的自锁性能，也减少了牙底的应力集中，螺纹的公差等级按照通用装配要求设定，能够和同规格的标准螺母、螺纹孔顺畅配合，不会出现卡滞、滑牙的问题。从安装边界来看，这款螺栓的头部外接圆直径、螺杆公称直径都有明确的尺寸约束，在设计装配孔位时，只需要按照螺杆公称直径预留合理的装配间隙，同时预留出六角扳手的操作空间即可，不需要额外设计特殊的避让结构，适配绝大多数常规的装配空间要求。在实际应用场景中，这类螺栓覆盖了从普通民用设备到工业装备的各类连接需求，小到小型机电产品的外壳紧固，大到钢结构机架的拼接、传动部件的定位紧固，只要是需要可拆卸连接的位置，都能看到这类外六角螺栓的应用。

　　设计过程中，我们对螺栓的受力路径做了完整的仿真校核，当螺栓被拧紧后，预紧力沿着螺杆轴线传递，头部端面承受被连接件的反作用力，螺纹牙面承受螺母或者螺纹孔的啮合作用力，整个受力路径上的截面尺寸都经过强度验算，能够满足额定等级下的抗拉、抗剪要求，即使在承受横向剪切载荷的连接场景中，配合相应的防松垫圈或者螺纹胶使用，也能保证连接的可靠性。另外，全螺纹的设计也让这款螺栓可以用于需要调节位置的场景，比如在一些简易的调节机构中，通过旋转螺栓调整伸出长度，实现部件的位置微调，不需要额外加工调节螺杆，降低机构的零件成本。

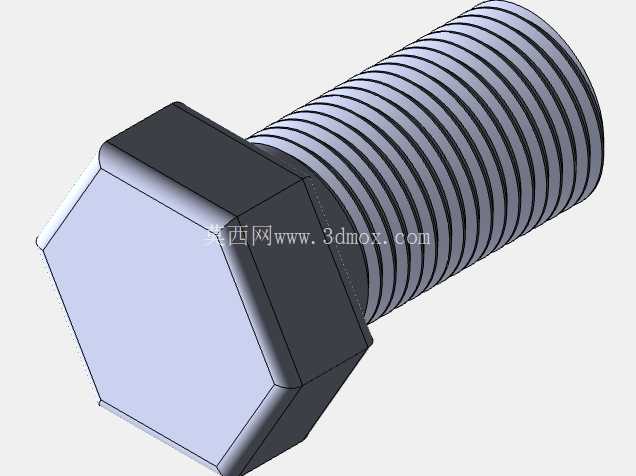

　　从建模细节来看，螺纹部分采用精确的螺旋扫描特征生成，还原了真实螺纹的牙型轮廓，而不是采用贴图示意的简化处理，在做装配干涉检查、运动仿真的时候，能够真实反映螺纹啮合的状态，避免因为模型简化导致的装配干涉误判，比如在设计螺纹孔深度、螺母旋合长度的时候，可以直接通过模型测量有效旋合圈数，保证旋合长度满足受力要求，不会出现旋合长度不足导致的螺纹滑牙失效。头部的六角轮廓做了倒角处理，既符合实际零件的加工工艺要求，也避免了尖锐棱边带来的装配划伤风险，和实际生产出来的零件外形完全一致，能够直接用于装配演示、工装设计的参考。
