大跨度木质骨架艾娃滑翔机结构设计

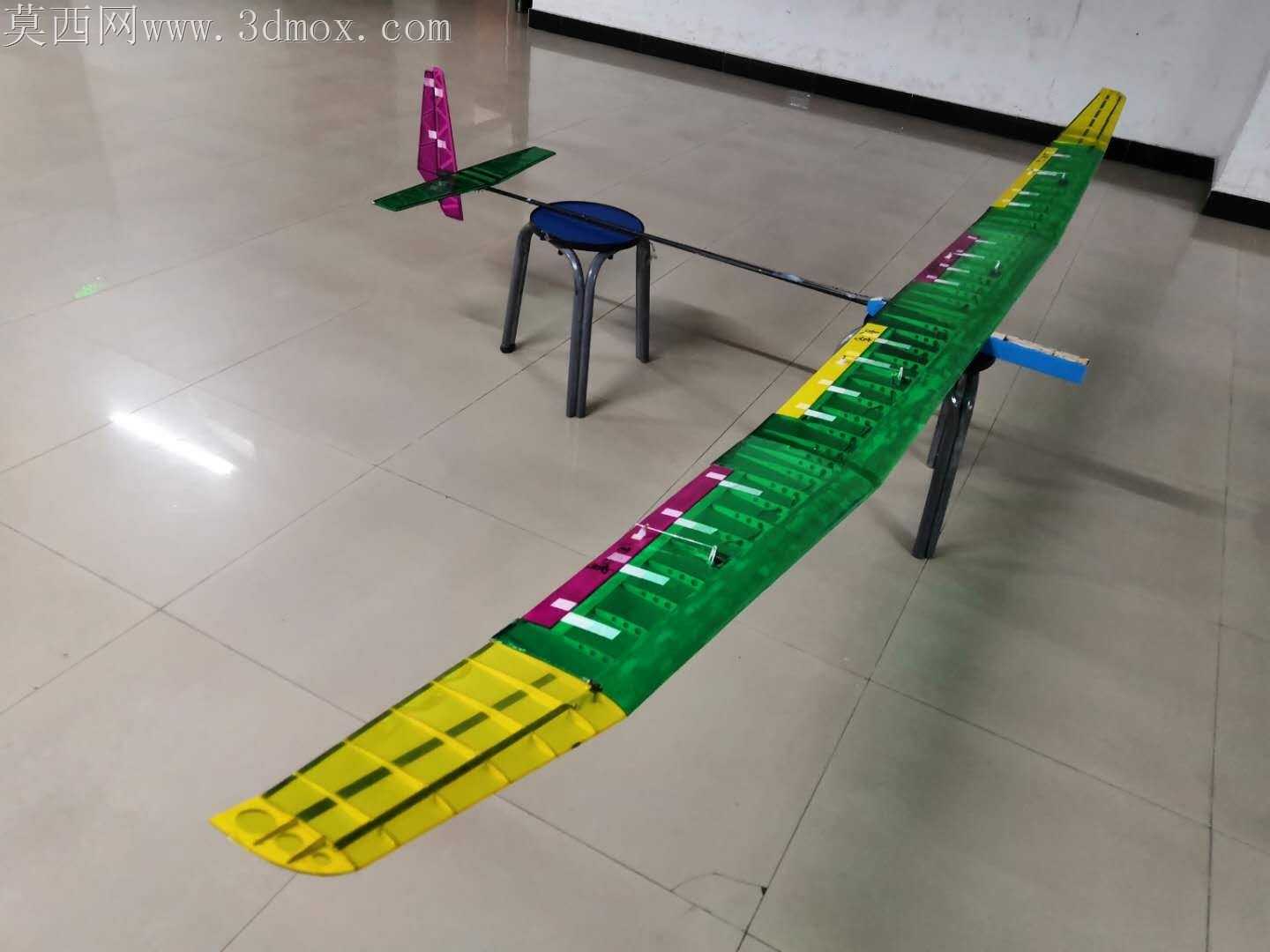

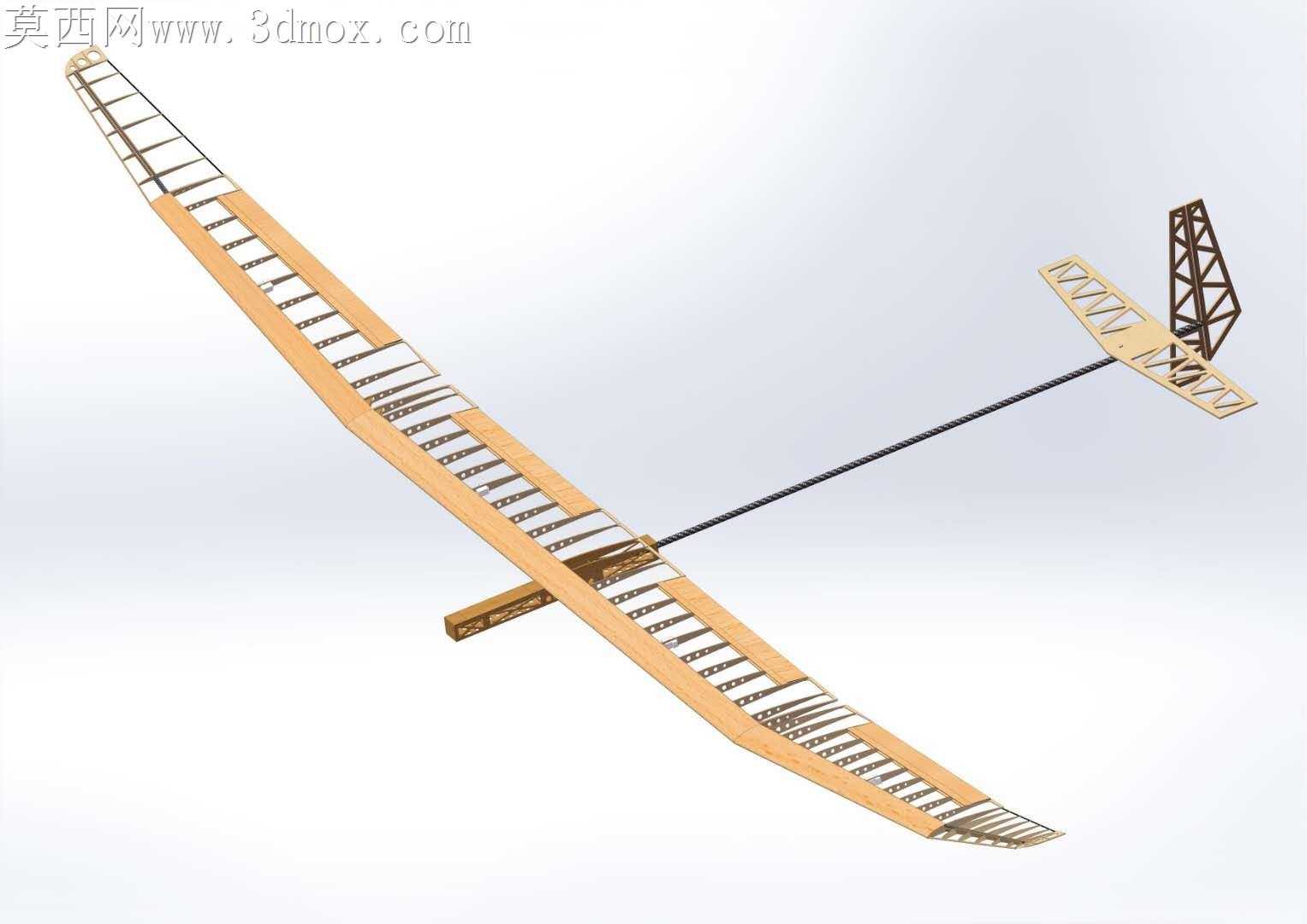

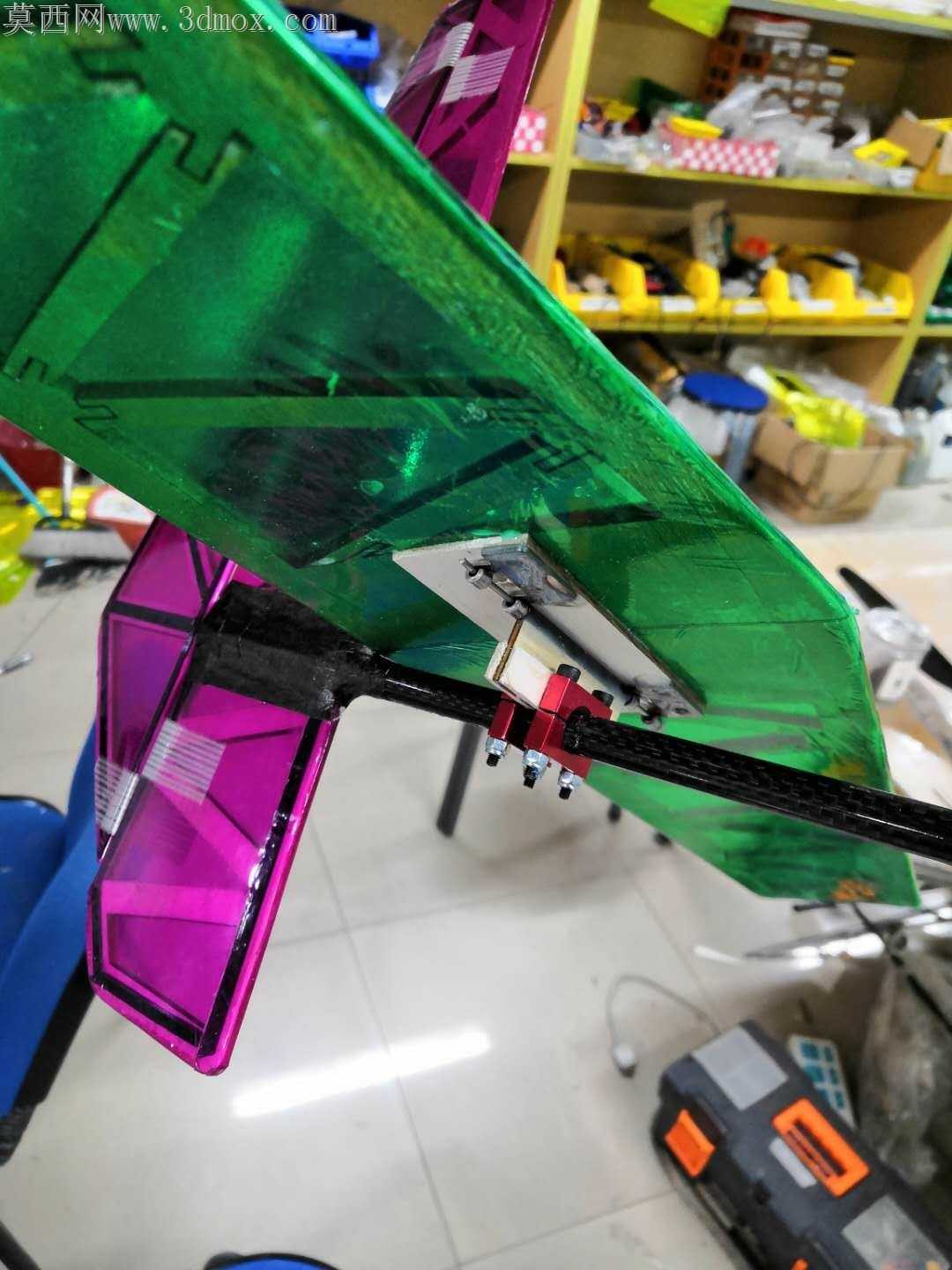

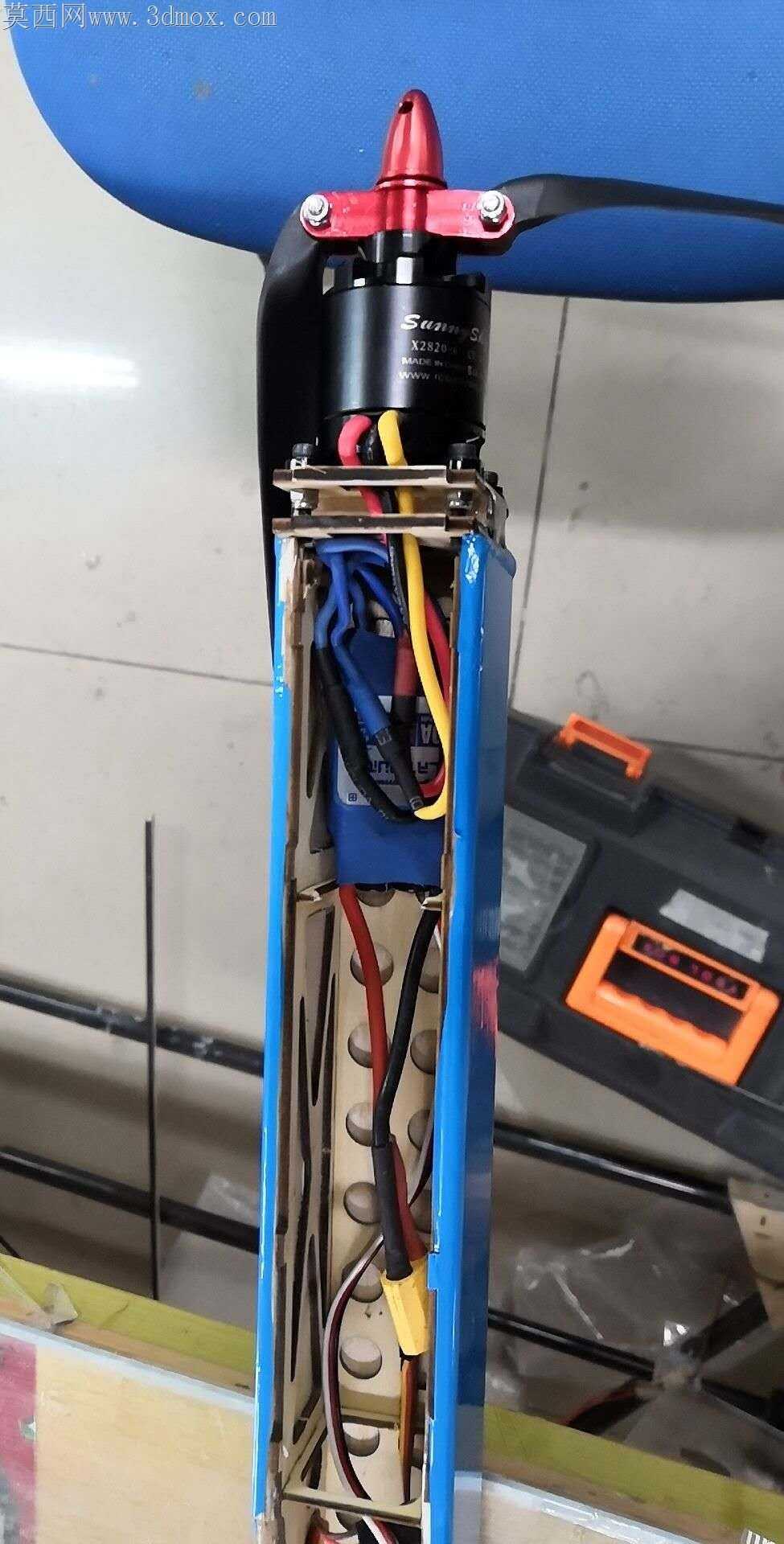

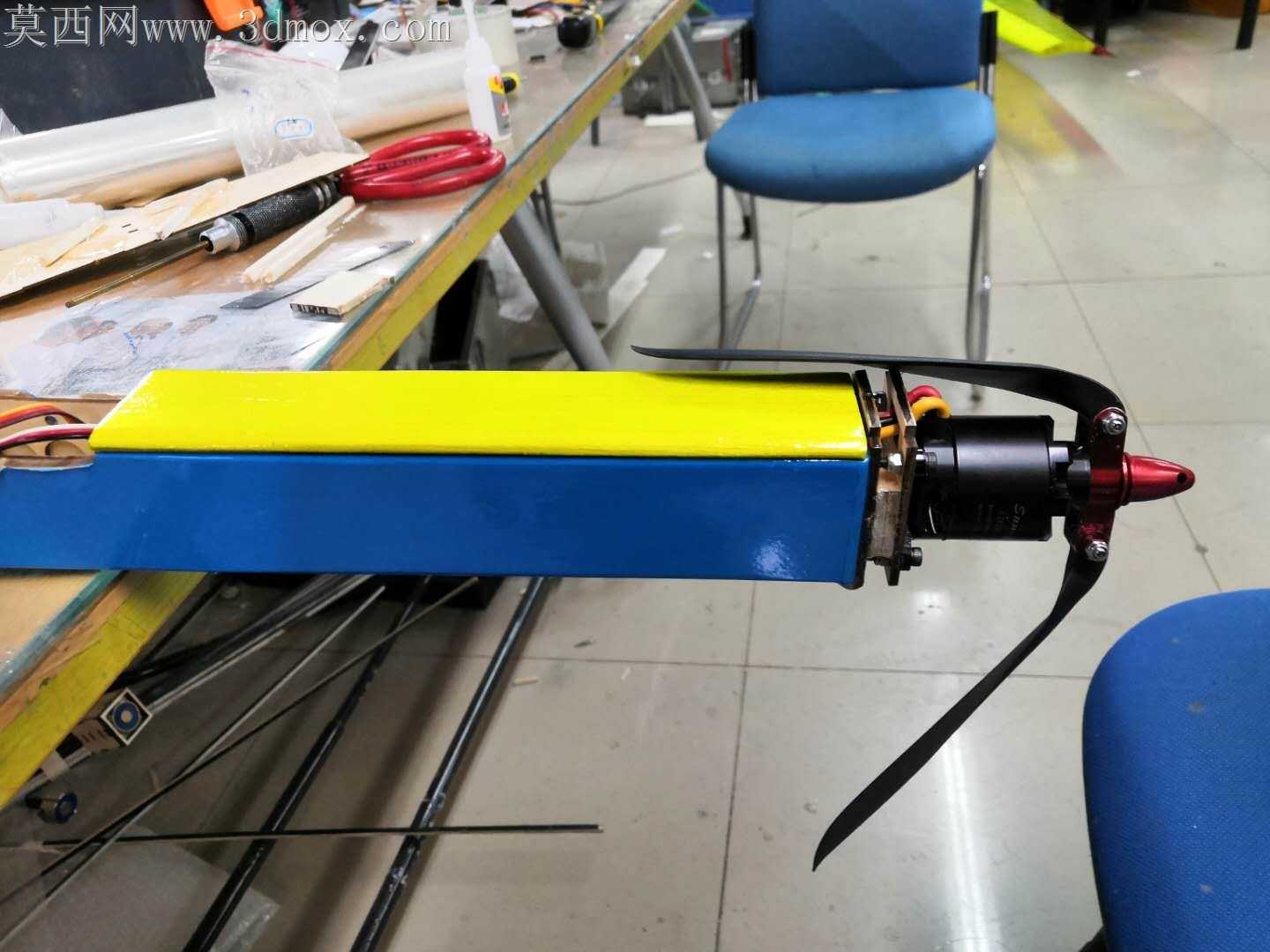

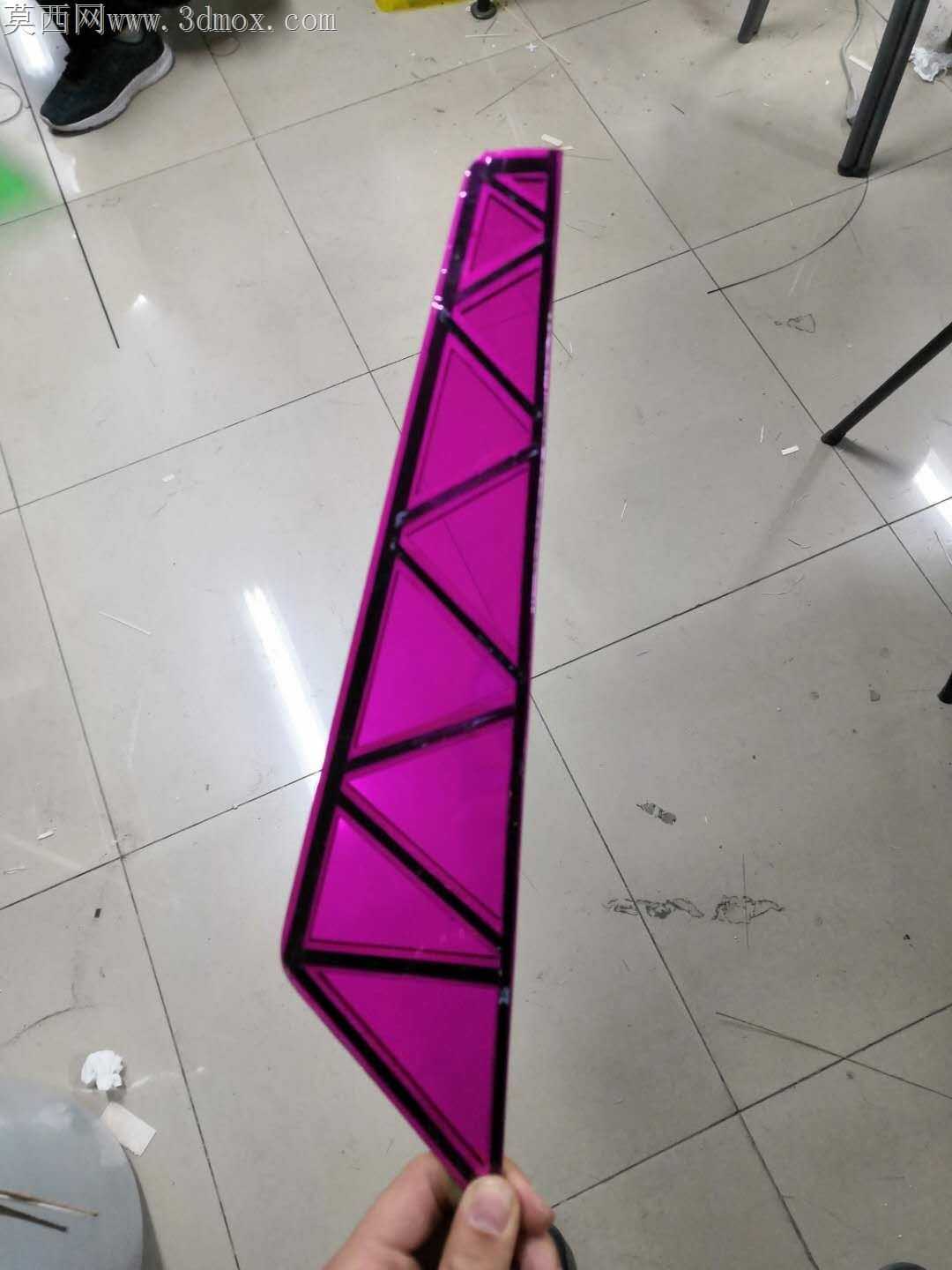

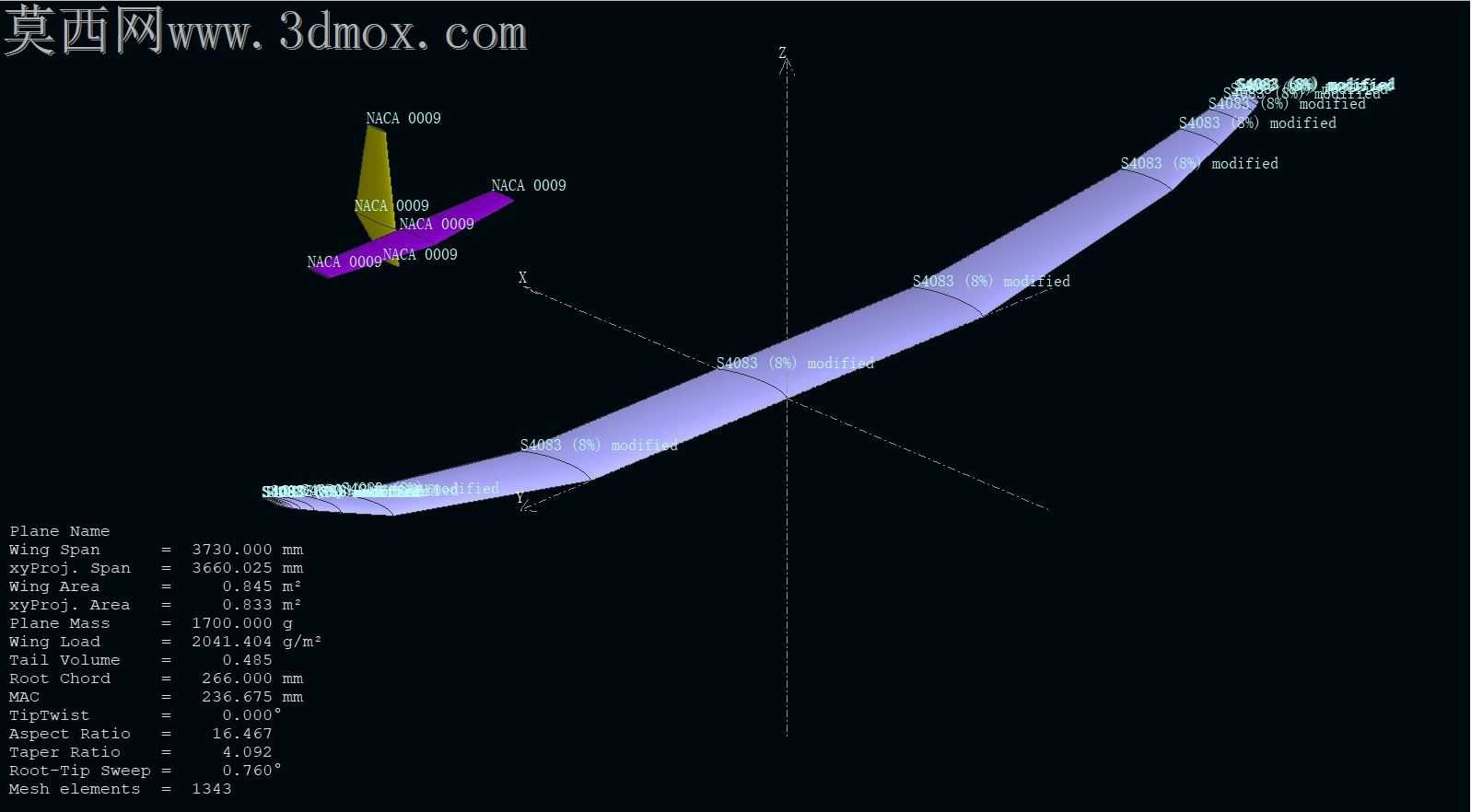

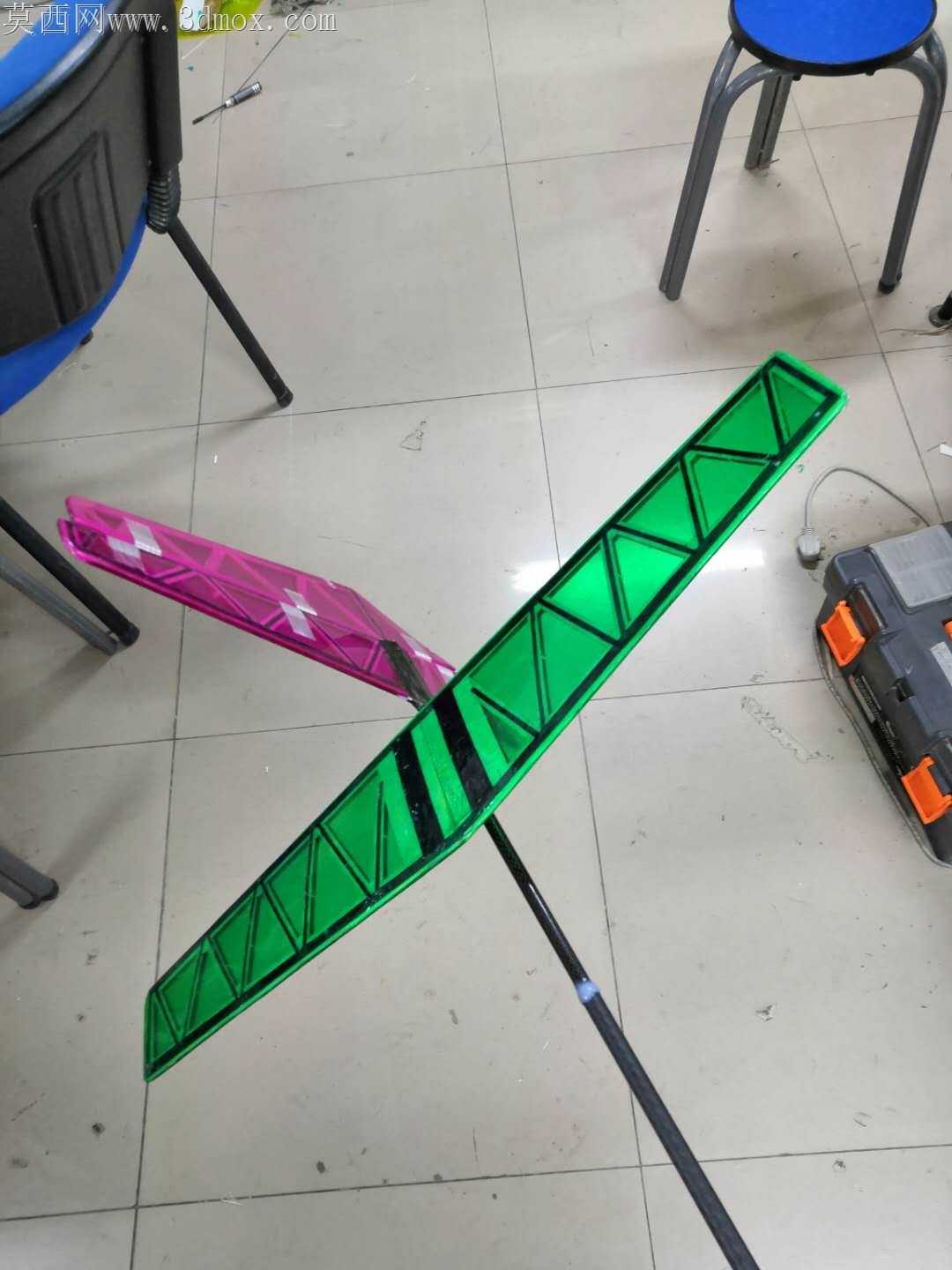

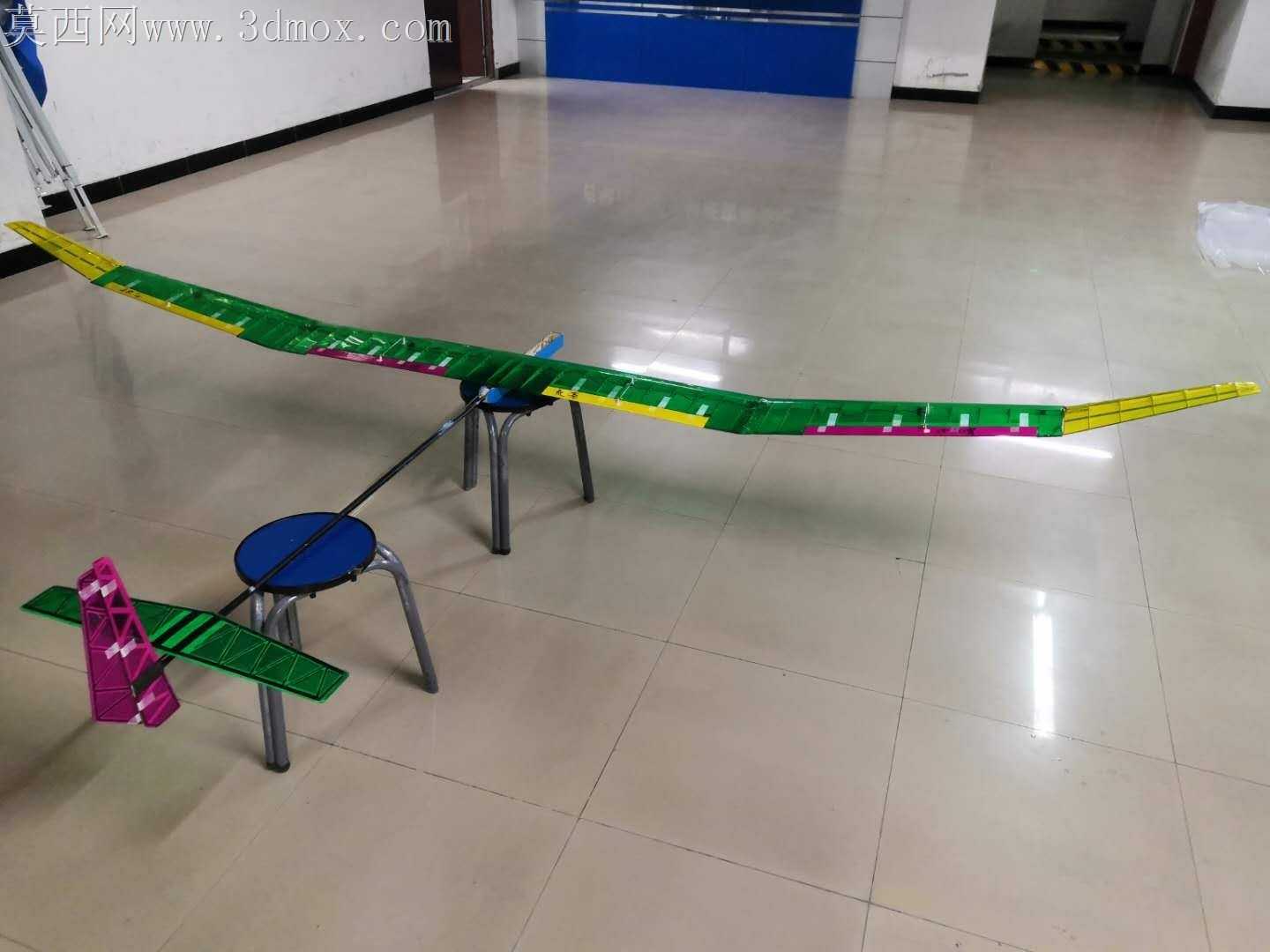

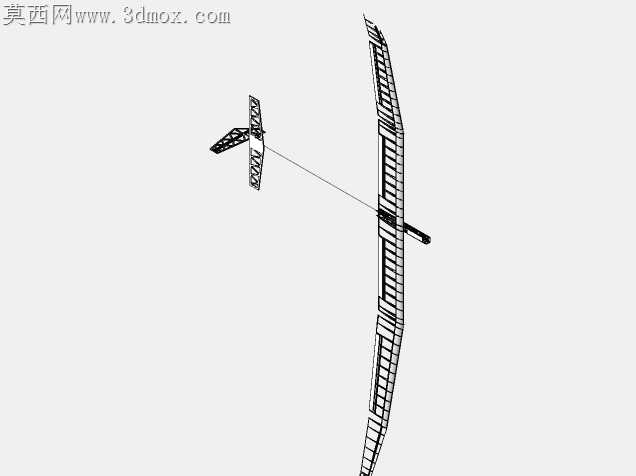

该三维模型为大跨度滑翔机航模结构，整体采用木质桁架式骨架设计，通过三维建模软件完成全机结构的参数化搭建，精准还原了手工航模的结构逻辑。建模过程中首先确定整机的气动布局基准，以细长杆状机身作为核心承力连接结构，分别衔接主机翼、尾翼组与机头配重段，保证整机重心匹配滑翔飞行的配平要求。主机翼采用大展弦比设计，翼肋沿翼梁等距排布，翼梁作为机翼主承力构件贯穿整个翼展，翼肋之间保留镂空结构，既能够维持翼型的气动外形，又可以最大限度降低整机结构重量，机翼前缘与后缘通过细杆件连接翼肋，形成完整的机翼承力框架，后续蒙皮铺设后即可获得光滑的气动翼面。尾翼组包含垂直尾翼与水平尾翼，垂直尾翼采用桁架式格构结构，多组杆件交叉形成稳定的支撑框架，能够保证飞行过程中的航向稳定性，水平尾翼与机翼采用相似的骨架结构，通过细长尾撑杆与主机身结构连接，拉长尾翼与主机翼的距离，提升尾翼的操纵力矩效率，设计中重点优化了尾翼的连接结构强度，避免飞行过程中尾翼出现震颤问题。渲染阶段针对木质构件赋予了贴近真实轻木、桐木的材质纹理，还原了手工木质航模的质感，金属连接杆件赋予哑光金属材质，区分不同构件的材质属性，渲染光影柔和，清晰展现每一处骨架的连接节点与结构排布。整体设计围绕轻量、高强的航模设计思路，所有骨架构件的排布都兼顾了结构强度与减重需求，镂空的桁架结构在保证构件刚度的前提下尽可能去除冗余材料，适配滑翔机对低重量、高升阻比的设计要求，各部件的连接位置都做了适配装配的结构设计，可直接对应实体航模的制作拼接流程，为同类型大跨度滑翔机航模的设计制作提供了清晰的三维结构参考。
