航模用小型单缸动力装置结构设计

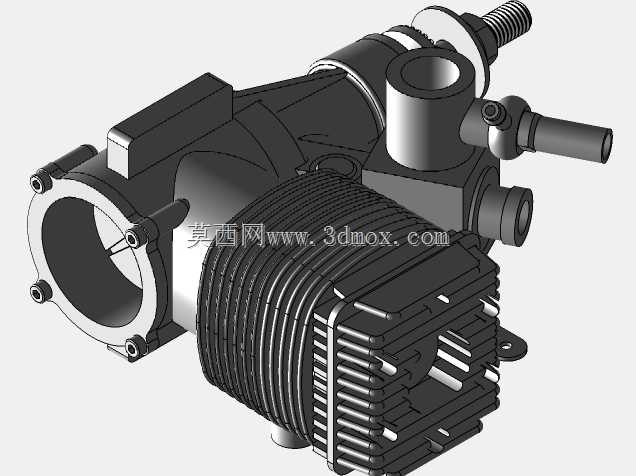

这款小型单缸动力装置主要面向固定翼、旋翼类航空模型的动力配套场景，区别于普通车用小型内燃机，其设计全程围绕航模应用的高功率密度、轻量化、高转速工况需求展开，整体结构紧凑，可适配多数15-30cc排量级航模的安装舱位边界。从结构布局来看，该动力装置采用侧置排气与斜置化油器安装位的设计，化油器接口预留了标准的燃油管路与风门调节结构，可直接匹配航模常用的膜片式化油器，满足不同飞行姿态下的燃油供给稳定性，避免倒飞、侧飞工况下出现燃油断供的问题。气缸外部集成了密集的一体式散热鳍片，鳍片的排布方向顺着航模飞行时的迎面气流走向设计，飞行过程中无需额外加装散热风扇，依靠迎面来流即可覆盖气缸头、缸体的全部散热区域，保证高转速持续运转时的热平衡，避免过热导致的活塞卡滞、功率衰减问题。曲轴输出端采用标准化的螺纹安装接口，可直接适配航模常用的螺旋桨锁紧机构，输出轴的同轴度公差控制在较高精度范围内，高转速运转时可大幅降低桨叶的动平衡振动，减少对航模机身结构的共振影响。安装固定位设计在曲轴箱侧下方与缸头后部，共设置三处带减震衬垫安装位的固定凸台，凸台的孔位间距符合主流航模发动机的安装尺寸规范，可直接替换同级别排量的其他航模动力，无需对机身防火板进行额外打孔改造。整体结构将点火模块、燃油接口、排气接口的位置做了集中优化，避免管路走线与机身舵机、拉杆等结构产生干涉，曲轴箱内部的流道设计兼顾了润滑与减重需求，在保证壳体结构强度满足高转速工况载荷的前提下，尽可能削减了非受力区域的材料厚度，将整体重量控制在航模动力的合理区间内。排气接口采用快装式卡接结构，可直接匹配不同长度的航模排气管，满足不同机型的排气引出需求，缸头的散热鳍片做了不等距排布，靠近燃烧室的区域鳍片密度更高，强化核心高温区域的散热效率，远离燃烧室的区域适当降低鳍片密度，在保证散热效果的同时进一步控制整体重量。
