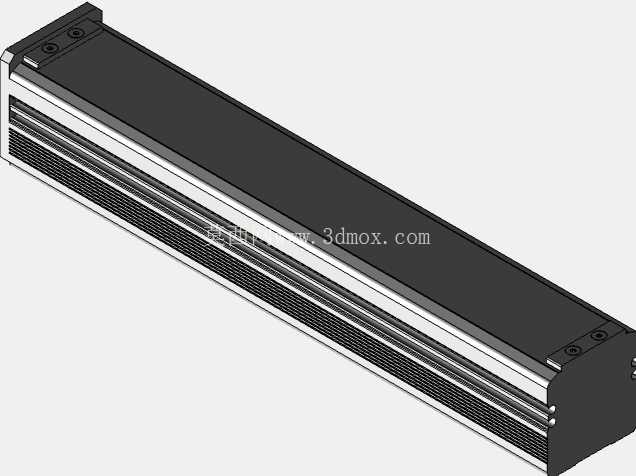

封闭式直线滑台线性模组结构设计

这款封闭式直线滑台的结构设计，最先要考虑的是3C电子、锂电生产这类对洁净度有要求的自动化产线场景——这类车间往往有浮尘、加工碎屑飘落的问题，开放式的丝杆导轨结构很容易因为异物卡滞出现精度衰减，所以全封闭的外罩设计是从应用端倒推的核心需求，外罩采用一体化拉伸铝型材成型，侧面预留的密封嵌槽可以加装防尘密封条，滑座移动时的动密封间隙控制在0.2mm以内，既能避免外部杂物进入内部传动腔，也能减少内部润滑脂的挥发扩散，适配洁净车间的使用要求。

从实际用途来看，这类滑台主要承担单轴方向的精密直线往复输送，常见的搭载场景包括点胶设备的Z轴升降、视觉检测设备的X轴平移、自动锁螺丝机的Y轴进给，也可以多轴组合搭建十字、龙门式的运动平台，负载范围覆盖1-15kg的中轻载工况，重复定位精度可以做到±0.02mm，满足绝大多数民用自动化设备的精度要求。设计时没有采用过重的铸铁基座，而是选用6061-T6铝合金做主体结构，经过时效处理后再做精加工，既保证了基座的直线度和平行度公差，也把整体自重控制在较低水平，方便设备集成时的搬运和安装，不会给搭载的设备机架带来额外的负重负担。

内部传动结构的选型上，这款滑台采用滚珠丝杆搭配线性导轨的组合，丝杆的预压量根据常用的100-500mm/s运行速度做了匹配，既不会因为预压过大导致运行阻力升高、电机负载过载，也不会因为预压不足出现反向间隙，影响定位精度。导轨的滑块采用预紧式安装，和滑座的连接面做了销钉定位，避免长期往复运行后出现连接松动，滑座的安装面加工了标准的螺纹孔阵列，孔位间距符合通用的工业安装标准，可以直接搭载常见的气动夹爪、视觉相机、点胶阀等末端执行器，不需要额外做转接板设计，减少集成时的加工工作量。

安装边界的设计上，滑台的两端端盖都做了沉头安装孔，既可以水平卧式安装在设备台面上，也可以垂直立式、侧挂安装在设备机架上，端盖内部集成了行程限位开关的安装槽，不需要额外在外部加装限位撞块，用户可以根据自己的行程需求调整限位开关的位置，避免滑座超程运行撞坏端盖。滑台的电机连接端做了标准的伺服电机、步进电机安装法兰，匹配40、60机座的常用电机型号，联轴器采用梅花式弹性联轴器，可以补偿少量的电机轴和丝杆的同轴度误差，降低安装时的对中难度，即使是现场安装的调试人员，不需要专业的对中工具也能完成电机装配，不会因为同轴度误差导致的丝杆磨损、电机异响问题。

设计过程中特意优化了内部的润滑通道，在滑座侧面预留了注油嘴，不需要拆开外罩就可以定期给导轨和丝杆加注润滑脂，日常维护的操作门槛很低，设备运维人员不需要拆解结构就能完成保养工作，减少设备停机维护的时间。外罩的表面做了阳极氧化处理，耐磨耐腐蚀，即使是在有少量切削液飞溅的机加工上下料场景，也不会出现表面锈蚀掉漆的问题，延长整体的使用寿命。滑台的侧面还预留了光电开关的走线槽，传感器和电机的线缆可以顺着走线槽布置，不会出现线缆拖挂、和运动部件干涉的问题，整体布线更加整洁，避免长期运行中线缆被磨破导致的设备故障。

从结构强度校核的角度，这款滑台的型材基座截面做了加强筋设计，在1米行程的规格下，空载运行时的自身挠度不超过0.1mm，搭载额定负载时的挠度也控制在0.3mm以内，不会因为自身变形影响运行精度。端盖和型材的连接采用内嵌式螺母锁紧，连接强度比自攻螺丝连接高40%以上，长期运行不会出现端盖松动的问题。滑座的密封刮片采用耐磨的聚氨酯材质，往复运行100万次也不会出现明显磨损，能持续保持密封效果，避免杂物进入传动腔内部。
