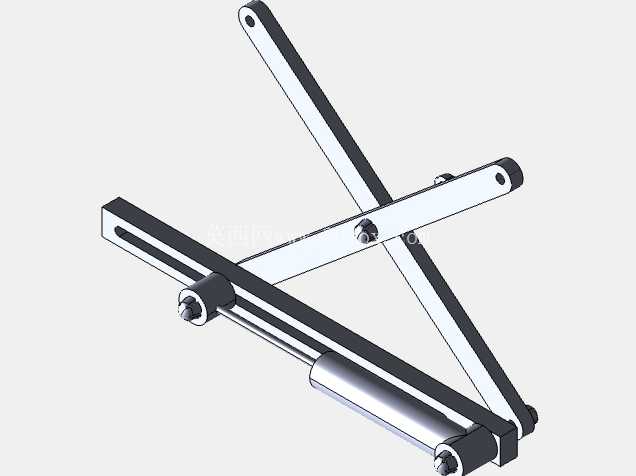

这套平面连杆装配结构,核心是通过低副连接的刚性杆件实现既定运动规律的传递,在轻工包装、物料输送、小型工装夹具的动作执行端都有大量同原理应用,很多需要实现直线往复摆动、定角度回转切换的工位,都会优先选用这类连杆结构,相比齿轮、带轮传动,它的加工门槛更低,运行过程无冲击噪音,杆件之间的铰接点磨损后也方便快速更换销轴维护。
从实际安装边界来看,这套结构的固定铰接端需要预留足够的安装基准面,底部的滑动导杆行程要和驱动端的曲柄回转半径匹配,设计时首先要确定输出端需要的行程长度、摆角范围,再反推各段杆件的长度比例,避免出现传动死点——也就是当连杆和从动件处于共线位置时,驱动力无法带动机构动作的情况,尤其是搭配气缸作为驱动源的时候,要把气缸的安装铰点位置算入杆件长度体系,不能只算金属杆件的尺寸。
结构上所有铰接位置都采用了销轴加轴套的配合方式,轴套选用自润滑铜套的话可以省去定期注油的维护步骤,滑动导杆和滑块之间的间隙要控制在0.02-0.05mm之间,间隙过大会导致运动过程出现晃动,影响输出端的动作精度,间隙过小则会在长时间运行后因为热胀出现卡滞。杆件本身的截面选用矩形钢或者铝合金型材都可以,根据负载大小调整壁厚,负载在5kg以内的话用6061铝合金杆件就能满足强度要求,负载超过20kg则需要换成45号钢调质处理的杆件,避免长期交变载荷下出现杆件弯曲变形。
设计这类连杆结构的时候,很多新手容易犯的错误是只做静态干涉检查,忽略运动过程中各杆件的动态位置,比如当曲柄转到特定角度时,相邻的两根连杆会不会出现碰撞,或者驱动气缸的缸筒会不会和固定支架产生干涉,必须在装配环境下做全程的运动仿真,逐帧检查每个位置的间隙,最小安全间隙不能小于2mm,给加工误差和安装误差留出足够余量。另外铰接点的销轴要做防脱处理,要么在轴端加装开口销,要么用轴用挡圈固定,避免设备运行过程中销轴脱出导致机构失效。
在实际应用场景里,这类连杆结构常用来实现两个动作的同步联动,比如小型冲压设备的送料和压合动作配合,通过连杆的行程比例匹配,让送料杆退回的时候压头刚好下行完成冲压,不需要额外加装电气同步控制元件,纯机械结构的同步可靠性远高于电气信号同步,在一些恶劣工况比如多粉尘、高湿度的车间里,不会因为传感器失灵出现动作错乱。还有一些可调角度的工作台翻转机构,也是用的同类连杆原理,通过调整其中一根杆件的有效长度,就能改变工作台的翻转角度范围,适配不同规格的工件加工需求。
安装的时候要先把固定端的基准面找正,保证所有铰接点的回转轴线都处于垂直于运动平面的平行状态,如果轴线出现偏斜,机构运行时会产生额外的侧向力,加速轴套和销轴的磨损,严重时甚至会把杆件掰弯。首次装配完成后要手动盘动整个机构走完全行程,确认没有卡滞点之后再接驱动源试运行,试运行的前两个小时要定期检查铰接点的温升,如果温度超过60摄氏度就要停机检查配合间隙是不是过小,或者轴线有没有装偏。日常维护只需要定期检查铰接点的磨损情况,当销轴和轴套之间的间隙超过0.2mm的时候及时更换易损件,就能保证机构长期稳定运行,整体使用寿命可以达到上万小时,远高于同负载等级的其他传动结构。
