简化结构无燃烧室涡轮喷气动力装置

在航空动力教学演示、小型航展动力展示、科普展品开发这类场景里，全尺寸带完整燃烧室的涡轮喷气发动机不仅结构复杂、成本高昂，还存在高温高压部件带来的安全管控难题，这类简化结构的无燃烧室涡轮喷气动力装置，刚好填补了非实际动力输出场景下的结构展示、原理演示需求。从实际用途来看，它不需要承担真实的推力输出任务，核心作用是还原涡轮喷气发动机的核心气动流转路径、转子与静子的配合关系、外壳与内部流道的轮廓匹配逻辑，适合放在航空科普场馆做剖视展示、航模爱好者做结构认知教具、职业院校航空类专业做原理教学的实体参照，也能作为文创类航空主题摆件的结构原型，避免真实发动机复杂的油路、冷却、燃烧系统带来的展示干扰。

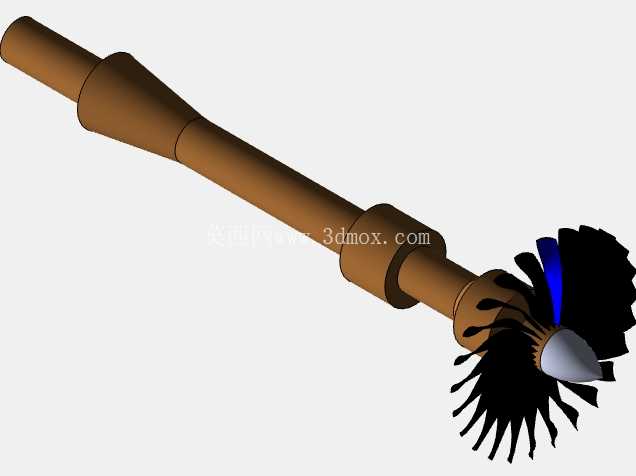

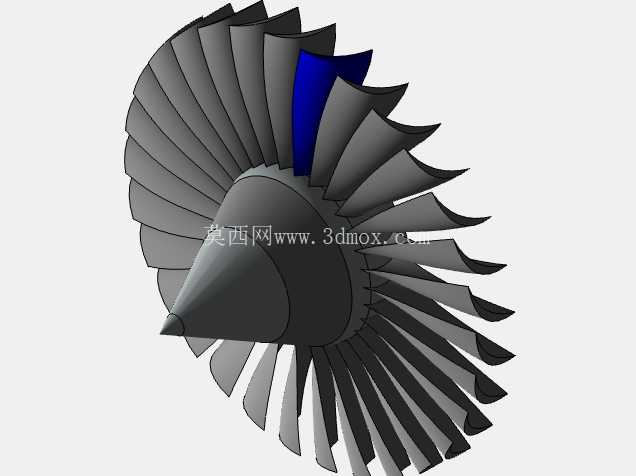

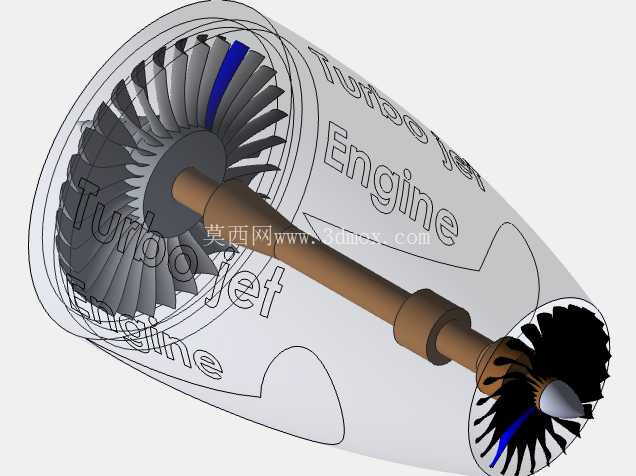

从功能特性上看，这款装置剔除了燃烧室相关的供油管路、点火组件、冷却夹层、耐高温合金衬套等结构，保留了进气道、压气机段轮廓、涡轮安装位、尾喷管收敛段的核心外形与装配接口，整体流道做了等比例缩小处理，外壳采用一体化的筒状成型结构，表面预留了涡轮轴的安装支撑位，两端分别做了进气口的圆弧导边和尾喷口的平直收边，既能够直观展示涡轮喷气发动机的外部轮廓特征，也可以通过加装简易的低压电动转子，实现进气到排气的气流模拟演示，不需要配套燃油供给、点火控制等复杂附属系统，日常维护仅需做表面除尘和转子转动部位的润滑即可。

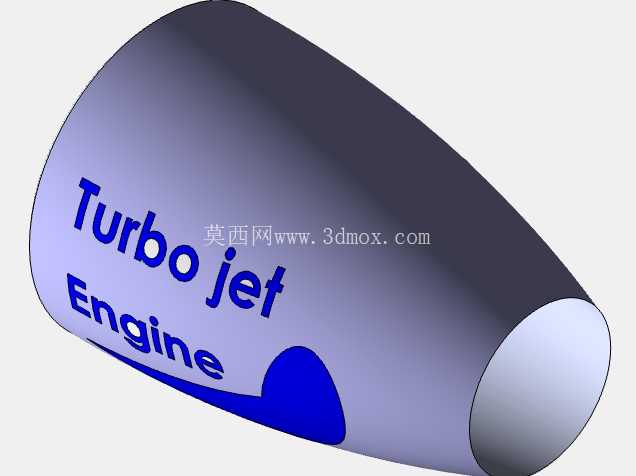

设计思路上，这款装置优先保证核心气动轮廓的还原度，没有追求全结构的1:1复刻，而是针对展示、教学的核心需求做了结构减法：首先将原本需要分段加工、带多个安装法兰的燃烧室段外壳，和前后的压气机机匣、涡轮机匣做了一体化整合，减少了装配接缝带来的外形割裂感，也降低了加工时的拼接公差要求；其次在内部流道设计上，保留了压气机段到涡轮段的渐缩流道趋势，没有设置燃烧室的扩压段和火焰筒安装位，让内部腔体形成连贯的光滑曲面，既方便3D打印或者注塑加工时的脱模，也能在通入低压气流时减少紊流产生，适配气流演示的需求；最后在外壳的标识区域做了平面预留，方便粘贴标识或者做激光刻字，满足不同展示场景的标识需求。

外形尺寸与安装边界方面，这款装置整体为同轴圆柱类结构，最大外径位于压气机段的机匣位置，从进气端到尾喷端的总长度控制在适配常规展示台架的范围内，安装时仅需要在底部设置两处V型支撑块即可完成固定，不需要额外设计复杂的安装支架；外壳的壁厚做了均匀化处理，既保证手持搬运时的结构强度，也不会因为壁厚过大导致整体重量超标；两端的接口没有设置真实发动机的连接法兰，而是做了光滑的平切处理，避免尖锐边角在教学展示过程中造成磕碰损伤；涡轮轴的安装位采用同轴的中心孔设计，孔位公差按照间隙配合标准设置，既可以穿入金属轴做静态展示，也可以加装微型轴承实现转子的顺畅转动，适配不同的展示改装需求。

在实际的建模过程中，这类简化结构的动力装置需要重点把控同轴度公差，所有回转面的基准轴统一为发动机的中心轴线，避免出现不同轴导致的装配偏差；外壳的曲面过渡采用G2连续处理，保证外观的流畅性，不会出现生硬的折边影响展示效果；内部流道的曲面做了加厚处理，避免薄壁结构在搬运或者演示过程中出现变形；所有的棱边都做了R0.5以上的圆角处理，符合教学展品的安全设计要求。和带完整燃烧室的涡轮喷气发动机模型相比，这款装置的结构零件数量减少了60%以上，加工难度和装配成本都大幅降低，同时核心的外形识别度和原理展示功能没有受到影响，非常适合非动力用途的各类展示、教学场景使用。
