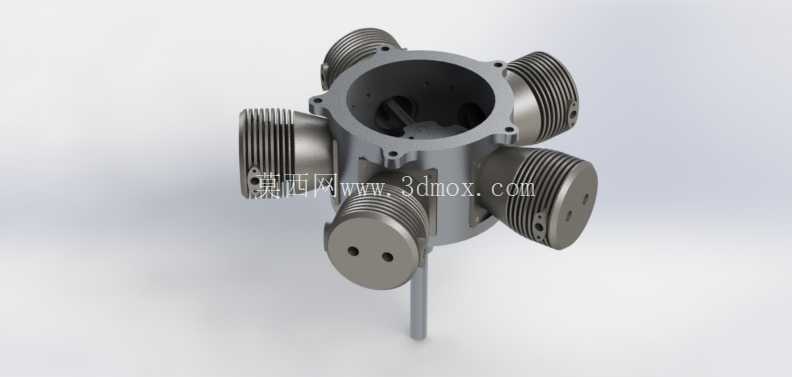

五缸径向排布星形航空发动机结构

　　这款五缸径向排布的星形动力装置，核心应用场景集中在轻型通航飞机、小型无人机的动力输出端，早年也被广泛应用于早期螺旋桨战斗机的动力系统，凭借紧凑的径向布局，在风冷散热条件下能实现更高的功率重量比，相比同排量直列引擎，其迎风面的散热鳍片直接接触高速来流，不需要额外布置复杂的水冷管路与散热系统，大幅降低了整机的维护复杂度与故障概率。从实际用途来看，这类动力装置主要负责将燃油燃烧的热能转化为曲轴旋转的机械能，通过中心输出轴连接螺旋桨，为飞行器提供前进的推力，同时也可经过减速机构适配小型地面发电机组、农用机械的动力输入需求，在高海拔低气压环境下，径向排布的气缸进气效率更均匀，不会出现直列引擎末端气缸进气不足的问题，动力输出的平顺性更优。

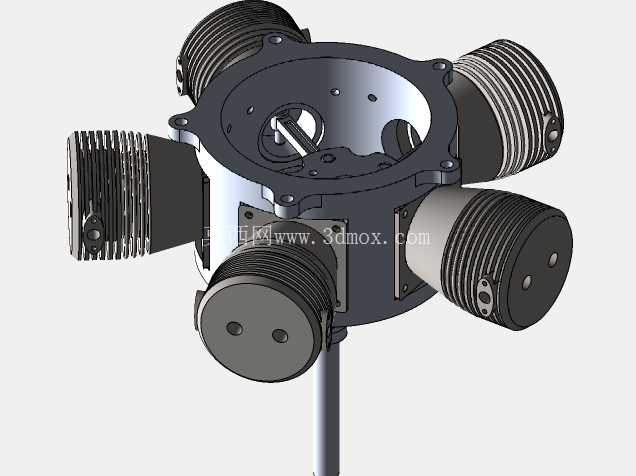

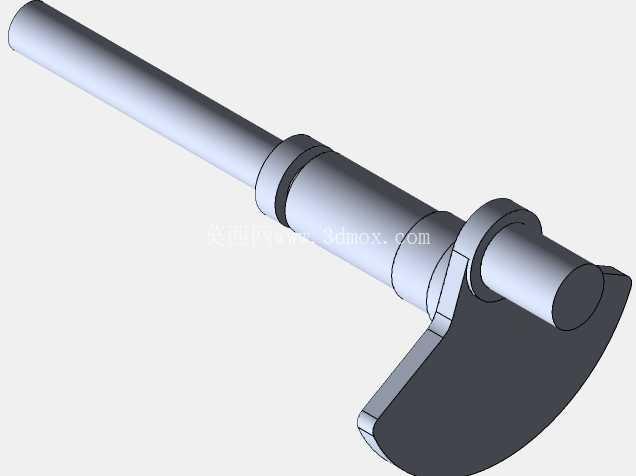

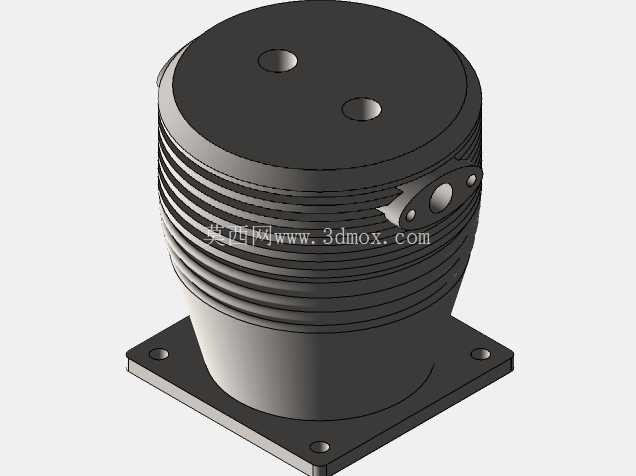

　　产品功能特性上，五个气缸围绕中心曲轴箱呈等角度辐射排布，每个气缸的活塞通过连杆共同连接到中心曲轴的曲柄销上，相比直列引擎多曲柄销的结构，曲轴长度大幅缩短，整体刚性更强，高转速下的曲轴挠曲变形量更小，能承受更高的爆发压力；每个气缸外壁都加工有密集的环形散热鳍片，鳍片的厚度与间距经过匹配计算，在飞行速度120-220km/h的区间内，散热效率刚好匹配全负荷工况下的发热量，不会出现过热或者过冷导致的磨损加剧；气缸头部分集成了进排气道与安装接口，不需要额外设计复杂的进排气歧管，相邻气缸的排气脉冲可以互相引射，提升排气效率的同时降低排气噪音。

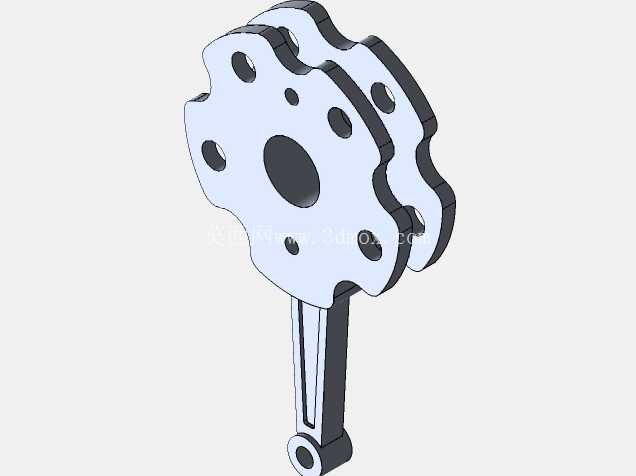

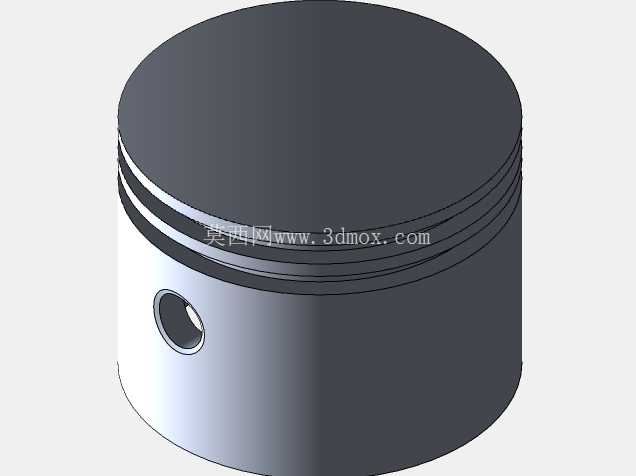

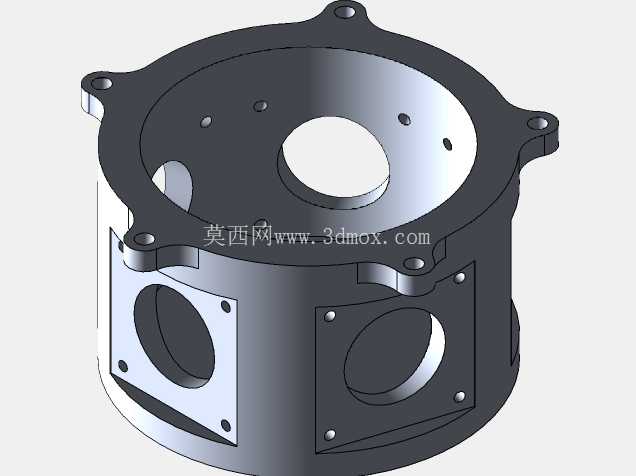

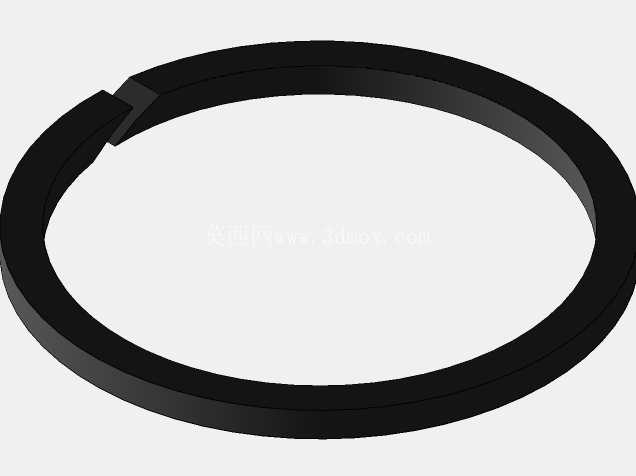

　　设计思路层面，这款结构优先考虑了动力单元的紧凑性与维护便利性，中心曲轴箱采用分体式设计，前后端盖通过螺栓与箱体连接，拆开前端盖即可直接检查曲柄连杆机构的磨损情况，不需要将整台引擎从机架上拆下；每个气缸都是独立的模块化单元，单个气缸出现故障时可以单独拆卸更换，不需要拆解整台引擎，大幅降低了外场维护的时间成本；活塞采用裙部减磨设计，活塞销采用全浮式结构，在工作温度下可以自由转动，磨损更均匀，延长了大修间隔；连杆采用叉形连杆与主连杆配合的结构，五个连杆中一个为主连杆直接连接曲柄销，其余四个连杆通过销钉铰接在主连杆的大端凸缘上，解决了多连杆同销连接的干涉问题，同时保证了各个气缸的活塞行程一致，压缩比偏差控制在0.2以内，避免了各缸工作不均匀导致的振动。

　　外形尺寸与安装边界方面，整台引擎的最大外径为五个气缸散热鳍片外沿构成的圆形轮廓，中心曲轴箱的直径约为外径的三分之一，整体轴向尺寸仅为外径的二分之一左右，安装法兰布置在曲轴箱后端，法兰上的安装孔呈等角度圆周排布，适配标准的航空发动机安装架，输出轴从曲轴箱前端伸出，轴端设计有标准的螺旋桨安装锥面与锁紧螺纹，安装时需要保证安装架的承力面与引擎输出轴的垂直度偏差不超过0.05mm，避免高速旋转时产生附加弯矩导致曲轴疲劳断裂；径向方向上，气缸外侧需要预留至少30mm的通风间隙，保证散热气流可以顺利流过鳍片表面，不能有结构件遮挡气缸散热区域，否则会导致局部过热引发拉缸故障；油路接口布置在曲轴箱下部，进油与回油接口的位置避开了气缸的高温区域，避免燃油管路长期受高温烘烤出现老化泄漏。这类径向星形结构的动力装置，在设计时还需要重点考虑动平衡调校，五个气缸的往复运动件重量偏差控制在2g以内，旋转件的不平衡量控制在0.5g·cm以内，保证在额定转速下的振动值符合航空动力的要求，不会因为振动导致机上的仪表、传感器出现故障。
