前法兰固定式单作用液压缸结构设计

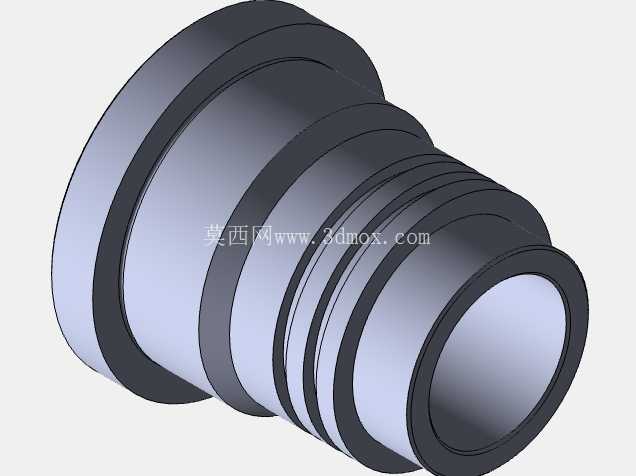

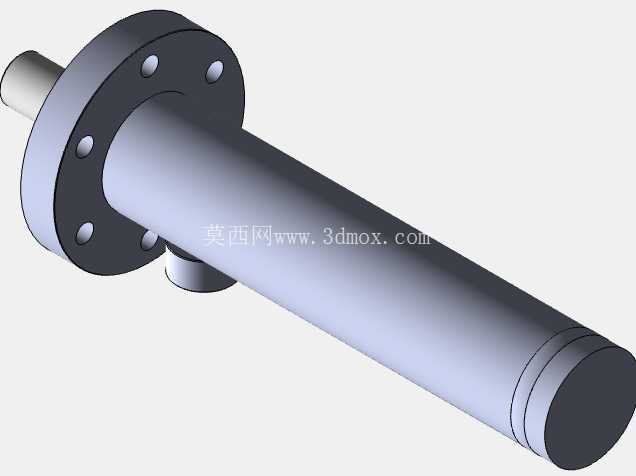

这款前法兰固定的单作用液压缸，是液压系统里非常典型的直线执行元件，在各类需要单向施力、靠外力复位的工况里应用极广。从实际选型和安装的角度看，它的外形尺寸控制在50.8×31.75×200mm，整体轴向长度紧凑，径向尺寸规整，在布局时不需要预留过大的安装空间，尤其适合设备前端需要直接输出推力、安装空间受限的场景。

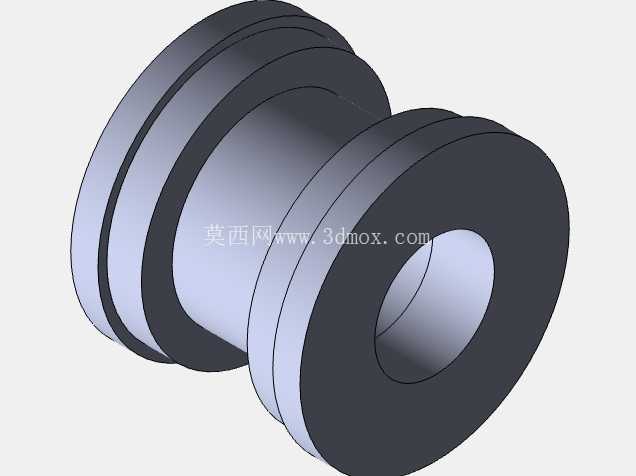

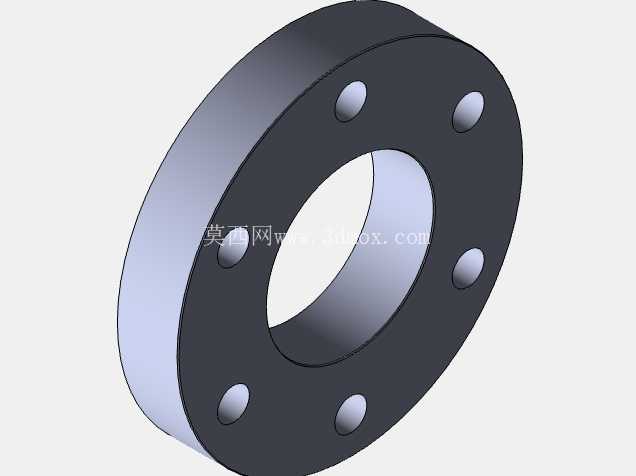

设计上采用前法兰安装的结构逻辑，法兰端直接贴合设备安装面，通过法兰上的4个标准安装孔完成锁紧固定，这种安装方式属于刚性安装范畴，能把油缸输出的推力直接传递到固定结构上，不会因为安装间隙产生负载偏移，受力路径非常直接。和铰轴安装、底座安装的油缸比起来，前法兰结构在安装时更容易调整同轴度，对安装面的加工公差适配性更好，哪怕安装面有轻微的平面度误差，也能通过法兰面的贴合保证油缸运行时不别劲。

功能特性上，它属于单作用结构，仅靠液压油压力驱动活塞杆伸出，回缩动作不需要液压油持续供压，依靠外部的复位弹簧、负载重力或者配套机构的外力就能完成回程，这种特性让它的液压回路设计非常简单，只需要一路压力油供油即可，不需要配置复杂的换向阀组和回程油路，能大幅简化液压系统的管路布局，降低系统故障点。它的推力输出稳定，在额定压力下能持续输出恒定的轴向推力，回程过程因为不需要液压动力，系统能耗更低，适合轻负载、高频次往复动作的工况。

从实际应用场景来看，这类油缸在夹紧压制设备里用得最多，比如工装夹具的夹紧机构，加工工位上的工件压紧动作，只需要伸出时输出夹紧力，松开工件时靠弹簧复位就能完成动作，不需要持续保压也能满足夹紧需求。在农业设备里，小型拖拉机的收割辅助机构、灌溉系统的阀门启闭控制，也常用这类单作用油缸，因为农业设备的液压系统往往追求简单可靠，单作用油缸的结构刚好匹配这类需求，故障率低，维护方便。轻工业的升降平台、物料输送线的挡料机构，用这款油缸也非常合适，伸出时顶起平台或者挡住物料，回程时靠平台自重或者物料推力就能完成复位，不需要额外配置回程动力。医疗设备里的病床升降、残疾人轮椅的升降调节机构，也会选用这类结构的油缸，因为动作平稳、结构简单，运行时没有多余的管路干扰，安全系数更高。

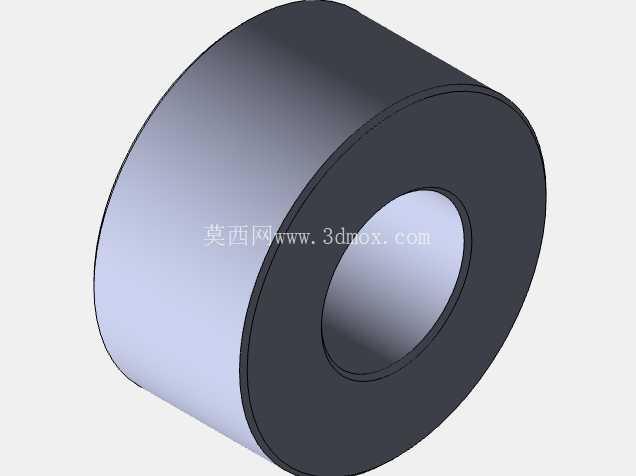

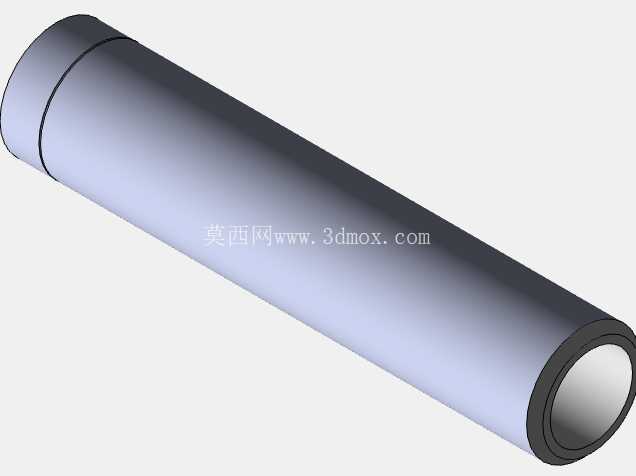

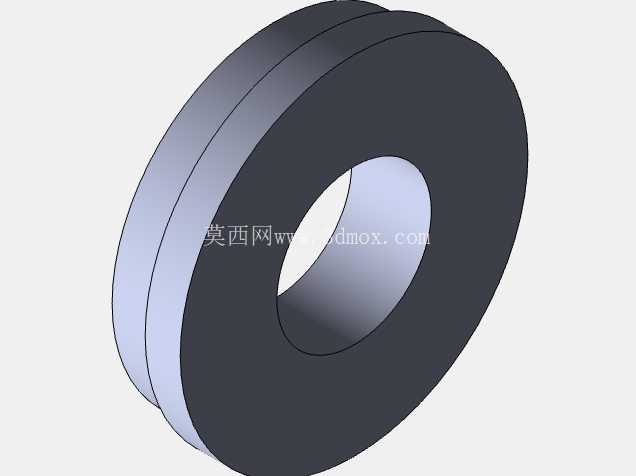

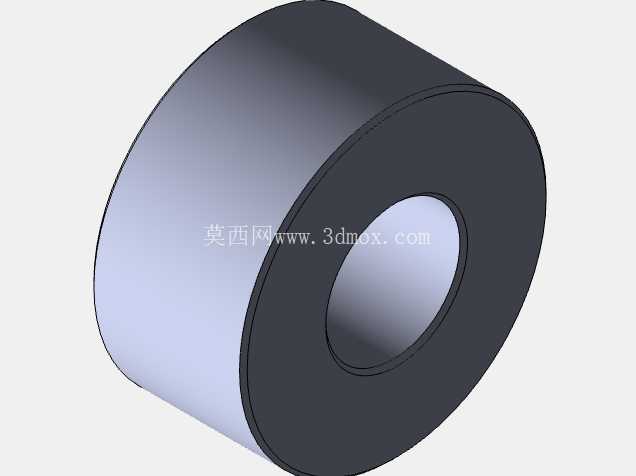

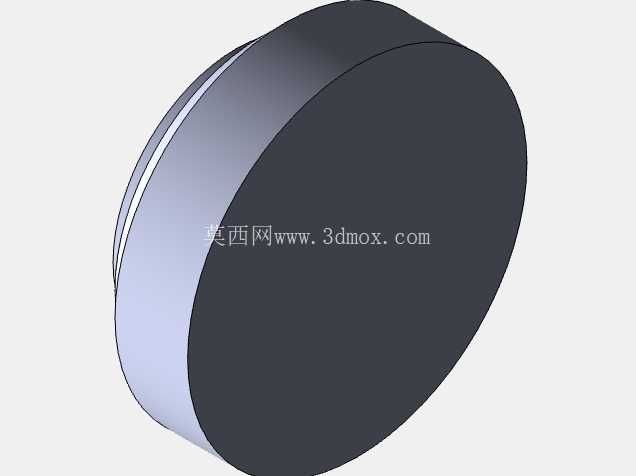

设计思路上，这款油缸的缸体和法兰采用同材质钢材加工，法兰和缸体的连接采用焊接或者一体成型的工艺，保证连接强度，避免长期往复动作下法兰和缸体连接处出现开裂、渗油的问题。活塞杆表面做了硬化处理，耐磨性能好，长期往复伸缩不会出现拉缸、划伤的问题，密封件选用常规的耐油橡胶密封，适配普通矿物液压油的使用场景，维护更换成本低。油缸的无杆腔油口设置在法兰侧下方，接管时不会和安装面干涉，管路布局更顺畅。

安装边界上需要注意，前法兰安装时要保证安装面和油缸轴线的垂直度，避免活塞杆伸出时出现偏载，导致密封件过早磨损；回程外力的作用方向要和油缸轴线保持同轴，不能有侧向力作用在活塞杆上，否则会加快导向套的磨损，缩短油缸使用寿命。因为是单作用结构，选型时要核算复位外力的大小，保证复位力足够克服活塞杆和密封件的摩擦力，避免回程不到位的问题。整体来看，这款油缸的结构设计非常成熟，没有冗余的功能结构，所有设计点都围绕简单可靠、安装便捷、维护方便的核心需求展开，是中小推力单作用工况下非常实用的液压执行元件。
