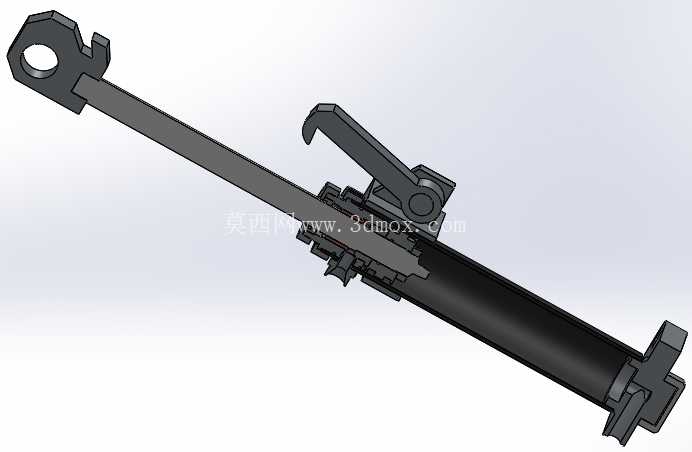

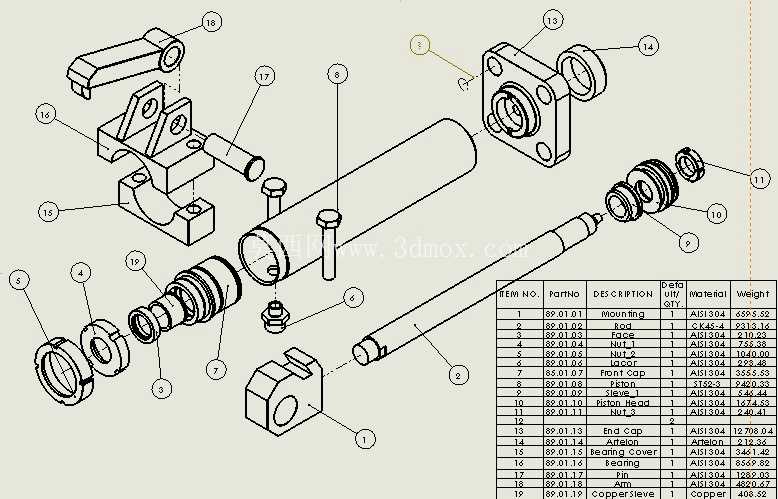

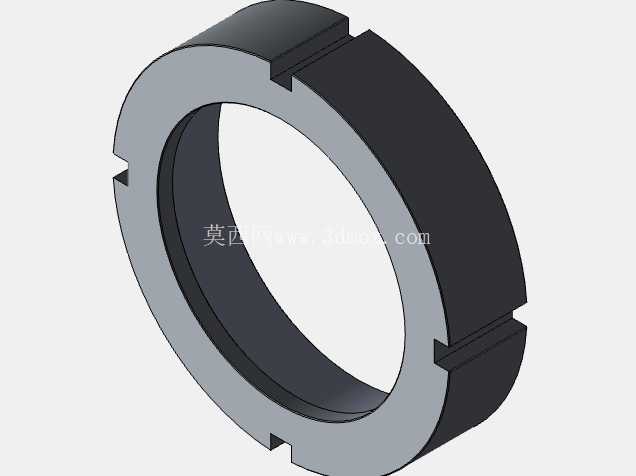

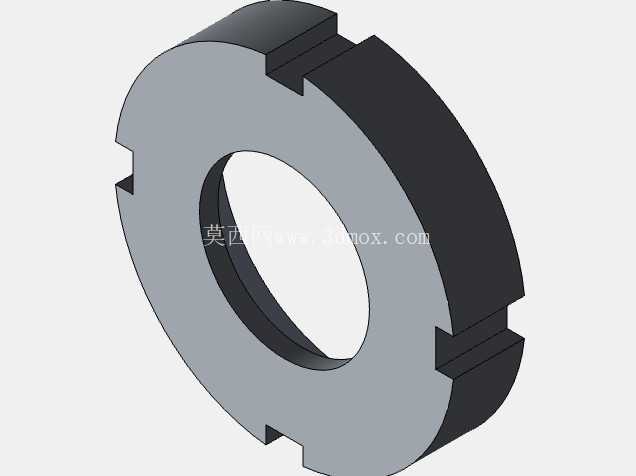

带前端锁止结构的杆端法兰式液压缸

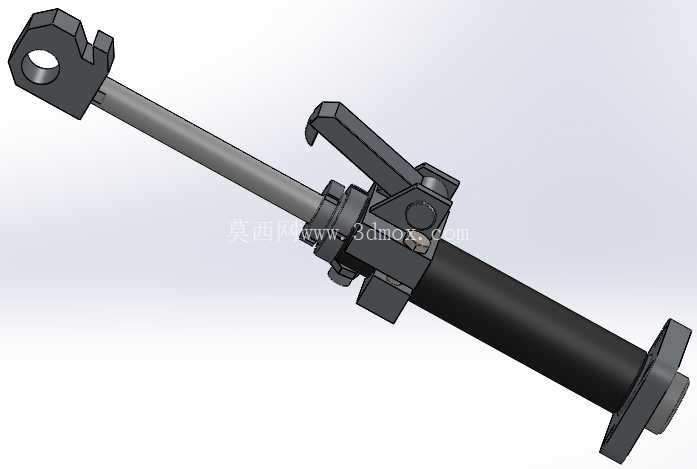

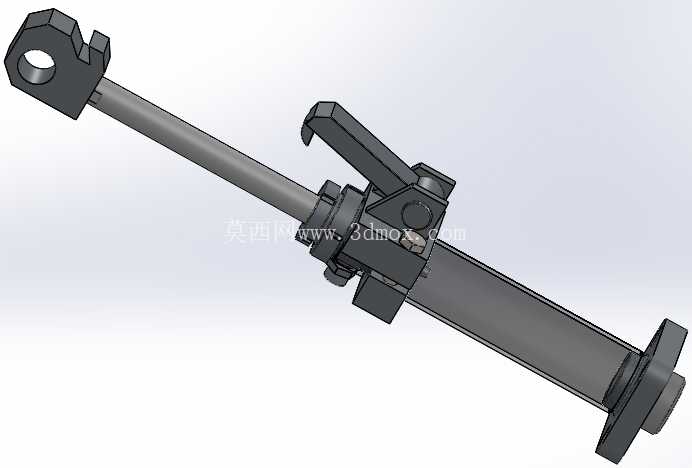

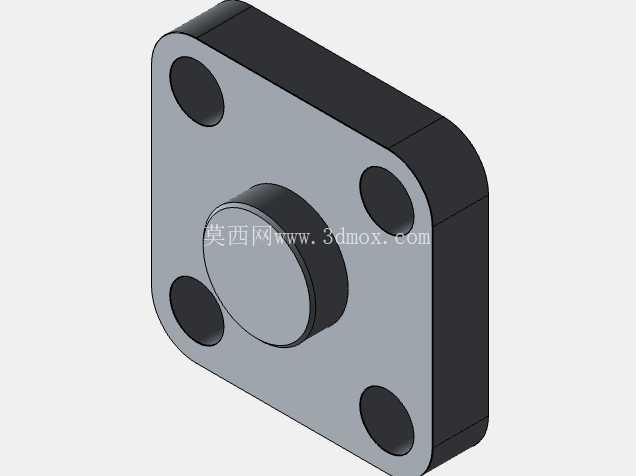

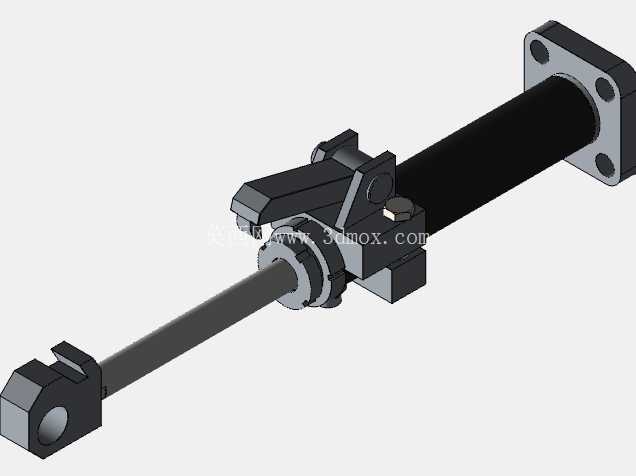

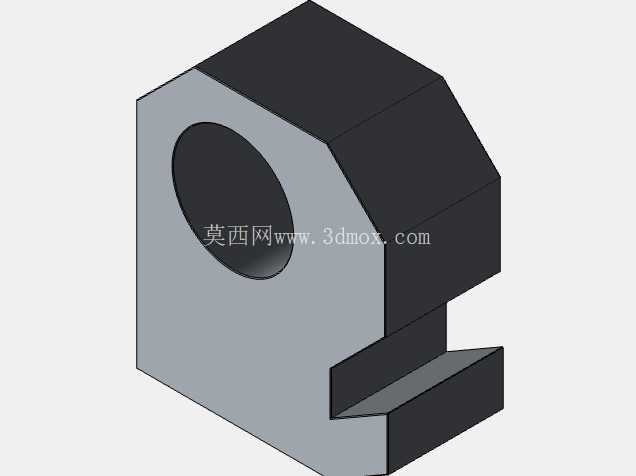

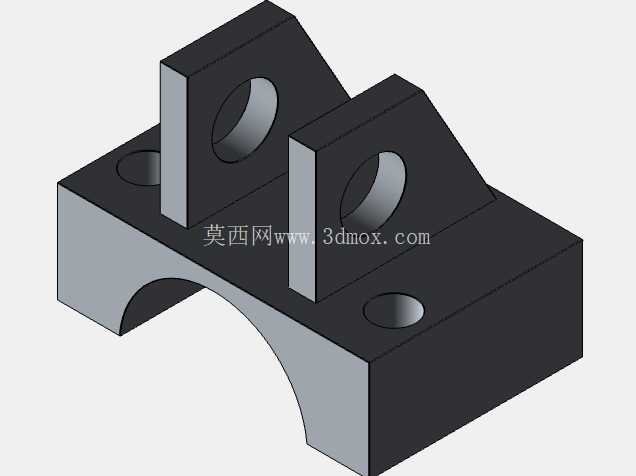

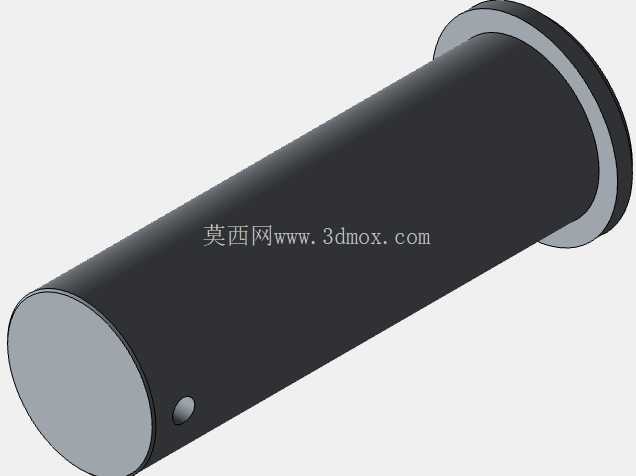

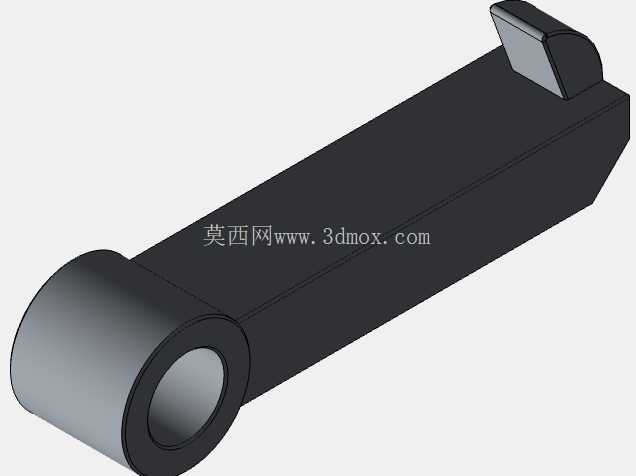

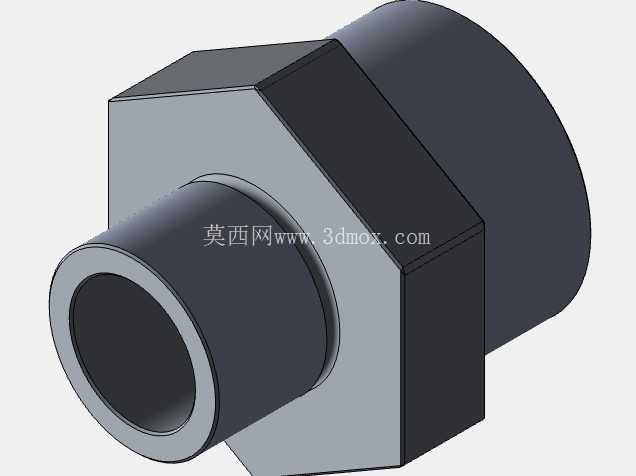

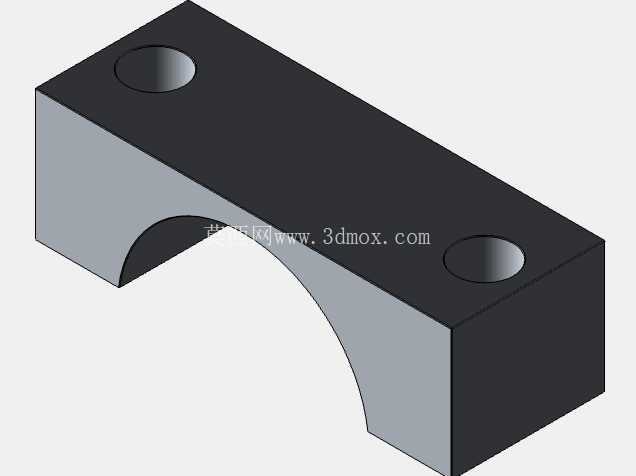

　　从安装边界来看，这款油缸缸径为100mm，对应无杆腔作用面积可在16MPa系统压力下输出近20吨的推伸力，50mm杆径的设计兼顾了活塞杆抗弯曲强度与有杆腔的回程力匹配，400mm的行程长度适配多数压铸模具抽芯、工装夹紧工位的位移需求；缸筒尾端采用方形法兰安装结构，四个安装孔位的中心距与端面垂直度公差控制在0.02mm以内，可直接通过螺栓固定在模具模板或是设备安装基座上，无需额外设计转接法兰，降低安装适配成本；杆端采用单耳铰轴连接结构，耳孔内预留了关节轴承安装位，可补偿安装过程中存在的小角度同轴度偏差，避免活塞杆受径向偏载导致密封件过早磨损、缸筒内壁拉伤。在压铸生产、重型工装夹紧、高空作业平台支撑这类对负载保持有严苛要求的场景里，普通无锁液压缸一旦出现液压管路破裂、阀组内泄或是系统失压，活塞杆会在负载作用下意外回缩，轻则造成铸件报废、工装定位偏移，重则引发设备倾翻、人员伤害的安全事故，这款前端带机械锁的液压缸正是针对这类风险场景开发的执行元件。

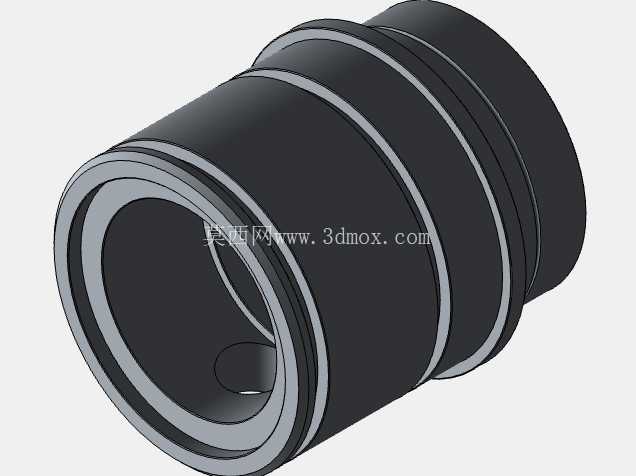

　　这款油缸的核心设计集中在前端盖位置的机械锁止机构，和常规液压锁依靠阀芯封闭油腔保压的原理不同，这套机械锁采用钢楔夹持结构，在系统未给出解锁指令时，头盖内部的强力弹簧会持续推动楔形夹块紧紧环抱活塞杆表面，夹块内侧的锯齿形咬合面可和活塞杆表面的硬化层形成刚性啮合，哪怕液压系统完全失压、管路断裂，夹持力也不会出现衰减，能将活塞杆牢牢锁定在当前位置，彻底避免负载下坠或是回缩的风险。

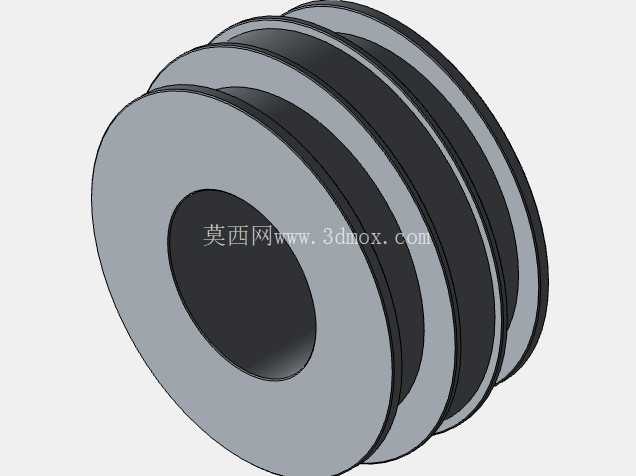

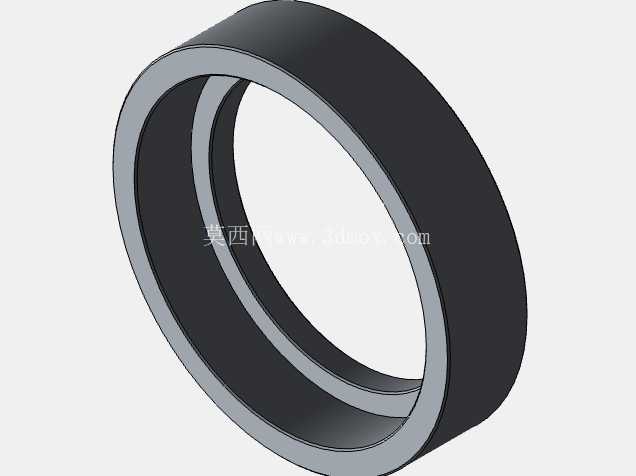

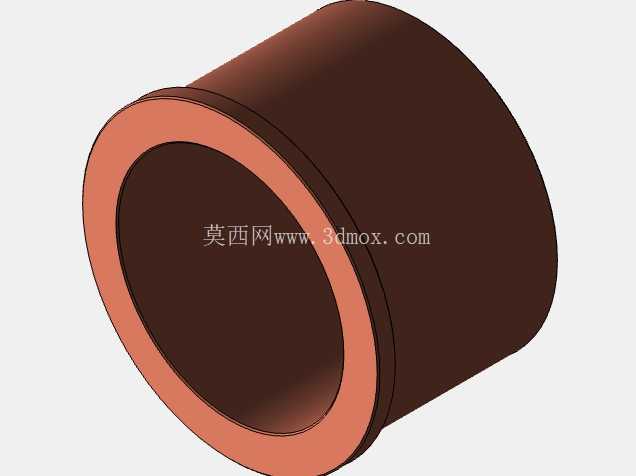

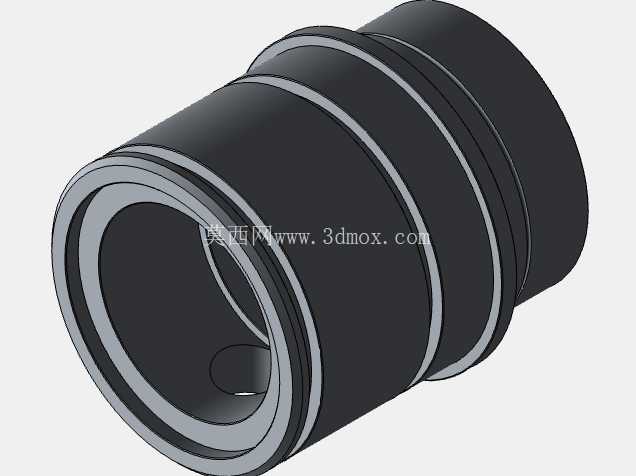

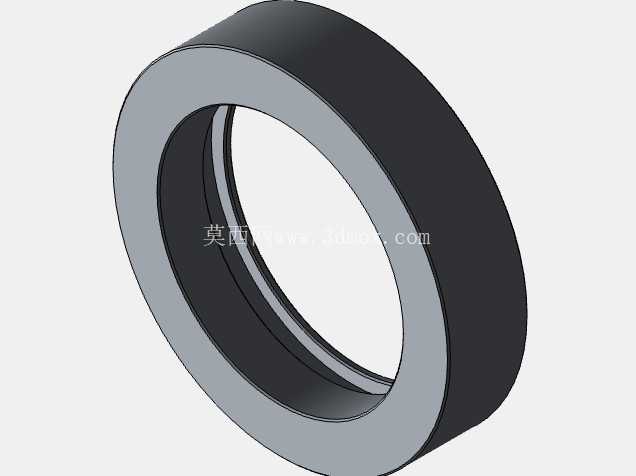

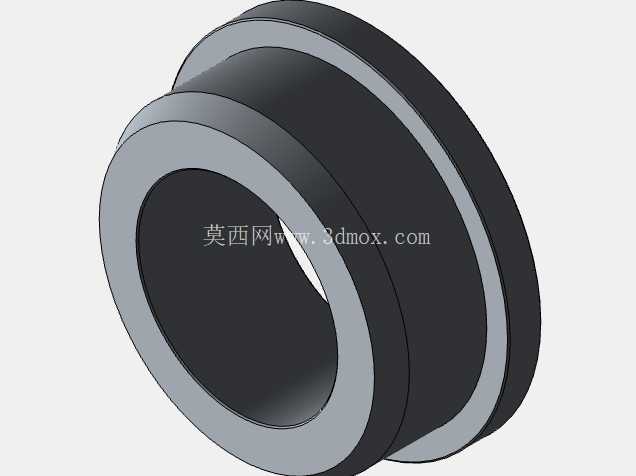

　　锁止机构的触发逻辑完全贴合工业现场的安全需求：当活塞杆伸出到预设工作位置后，系统只需切断解锁油口的压力供给，弹簧就会自动推动夹块完成锁止，不需要额外的控制信号或是动力输入，属于失效安全型设计；需要解锁动作时，必须先向解锁油口通入先导压力油，推动活塞压缩弹簧带动夹块松开活塞杆，之后才能向主油口供油驱动活塞杆动作，这套逻辑从根源上避免了误操作导致的意外解锁。在结构细节设计上，锁止夹块采用了分体式多瓣结构，和活塞杆的接触面积更大，锁止时不会在活塞杆表面压出集中凹痕，延长活塞杆的使用寿命；头盖位置除了常规的活塞杆防尘圈、轴用斯特封之外，还额外增设了一道支撑环，可承受一定的径向载荷，适配杆端带偏载的应用场景；缸筒内壁采用滚压加工工艺，表面粗糙度达到Ra0.4以下，和活塞上的格莱圈配合可将内泄量控制在0.1mL/min以内，保证长时间保压时的位置稳定性。

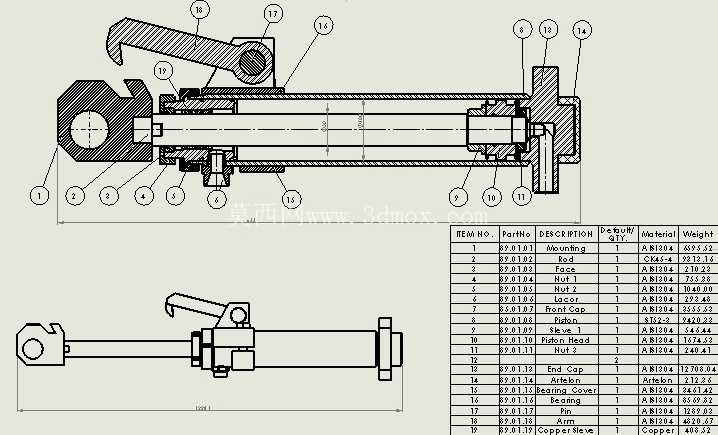

　　在压铸模具的抽芯机构应用中，这款油缸可在抽芯动作完成后直接锁止活塞杆，避免铝液充型时的高压推动型芯后退，导致铸件尺寸超差；在重型焊接工装的夹紧工位，锁止结构可保证夹紧力不受液压系统压力波动影响，全程保持稳定的夹持状态；在高空作业平台的支撑支腿回路中，机械锁可作为液压锁之后的第二道安全屏障，哪怕支腿液压管路被意外刮破，支腿也不会回缩，保障平台上作业人员的安全。建模过程中对锁止机构的运动间隙做了精准还原，夹块开合行程、弹簧预压量、解锁活塞的作用面积都和实际产品参数保持一致，可直接用于设备的虚拟装配调试、干涉检查，也可作为液压系统选型时的结构参考，帮助设计人员提前预判安装空间、连接尺寸的匹配问题，减少现场安装调试时的反复修改。
