多凹槽拼接式塑料壳体结构设计

　　这款塑料壳体的设计初衷，是为多组并排排布的柱状功能组件提供集成式防护与安装载体，常见于小型气动控制模组、多联接线端子排、并排传感单元的外部封装场景，在轻工自动化设备、小型家电内部组件、桌面级实验装置中都有广泛的适配空间。从结构逻辑来看，壳体整体采用长条形扁平化布局，主体壁厚均匀控制在2.5mm区间，既满足注塑成型时的熔料流动填充要求，避免出现缩痕、缺胶等成型缺陷，也能在轻量化的前提下提供足够的结构刚性，日常装配、维护过程中不会因轻微外力出现形变开裂。

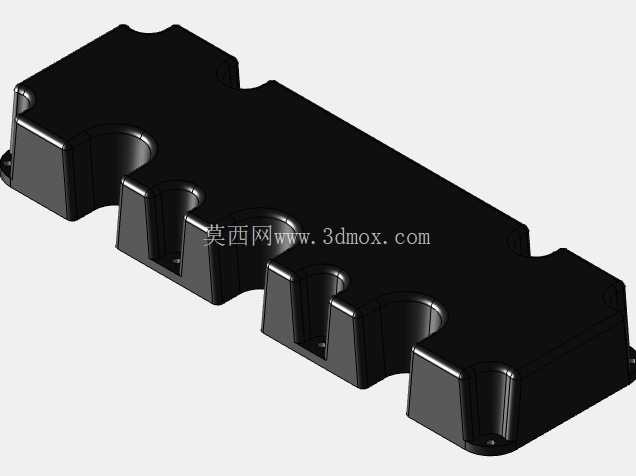

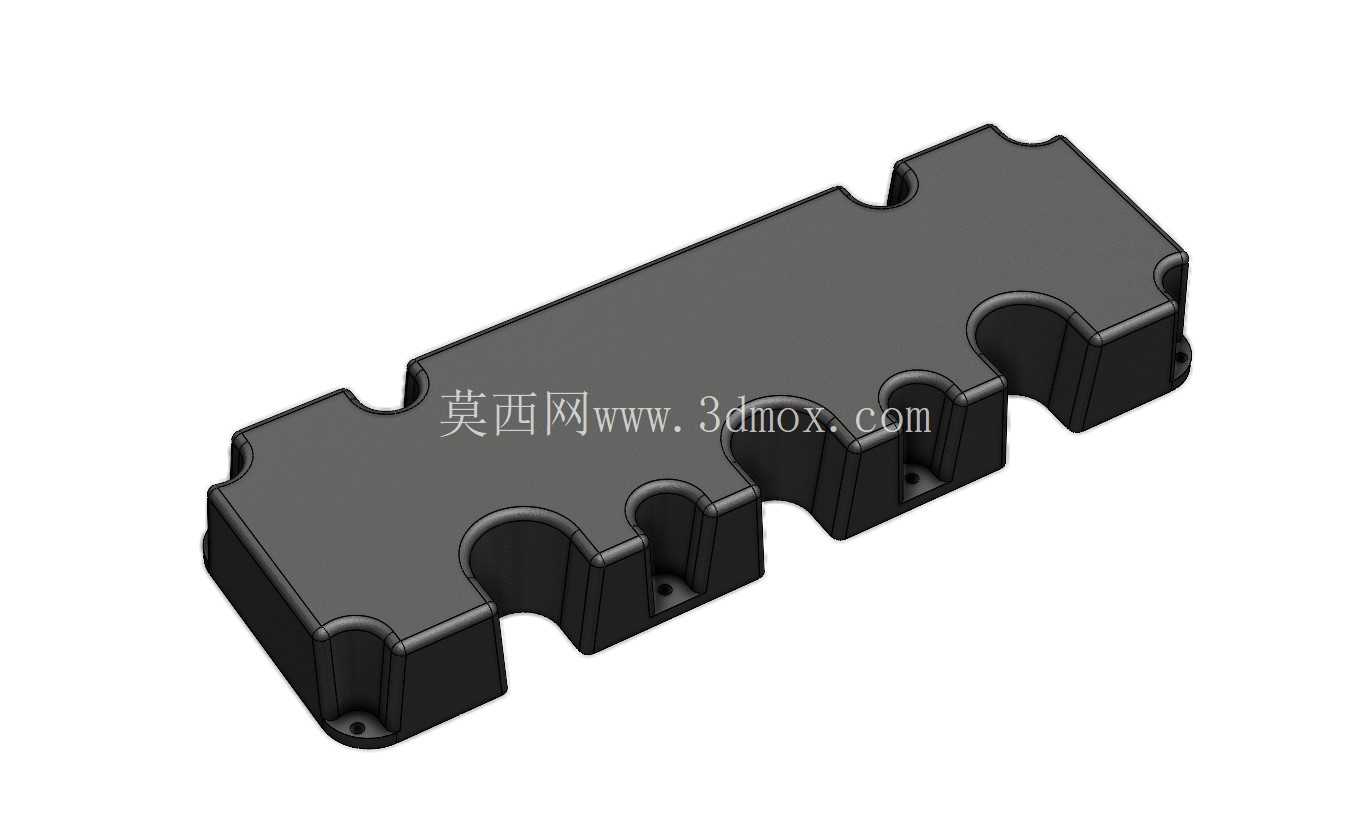

　　壳体上侧的四个等距半圆弧凹槽，是整个结构的核心定位特征，每个凹槽的弧度与对应柱状组件的外径做了0.2mm的间隙配合设计，组件卡入后不会出现径向窜动，凹槽之间的凸起筋位同时起到分隔相邻组件、避免组件间干涉的作用，筋位根部做了R0.8的圆角过渡，既可以分散应力集中点，也能优化注塑时的料流走向，减少内应力残留。壳体底部的四个边角位置预留了带沉孔的安装柱，沉孔深度适配M3规格的十字盘头螺丝，安装柱与壳体侧壁通过三角加强筋连接，螺丝锁附时的扭矩可以通过加强筋分散到整个壳体侧壁，不会出现安装柱根部断裂的问题；安装孔的中心距严格按照通用安装导轨的孔位标准设计，可以直接固定在标准DIN导轨或者设备内部的安装平板上，不需要额外做转接支架，大幅降低现场装配的工作量。

　　壳体的侧壁做了1°的拔模斜度，外表面采用细晒纹处理，既可以掩盖注塑过程中可能出现的轻微流痕、结合线，也能提升日常使用时的防滑手感，装配时不容易从手中滑落。从设计细节来看，壳体两端的边角都做了R2的圆角处理，没有尖锐的棱角，一方面可以避免装配、维护过程中划伤操作人员，另一方面也能减少注塑时的尖角应力集中，提升壳体的抗冲击性能，在设备运输、日常挪动过程中即使出现轻微磕碰，也不会出现边角崩裂的问题。壳体内部的腔体边缘预留了1mm宽的止口位，如果后续需要搭配上盖实现全封闭封装，止口位可以直接与上盖的凸槽配合，不需要额外设计密封结构就能实现基础的防尘效果，适配有一定防尘要求的使用场景。

　　针对3D打印快速验证的场景，整个模型的所有特征都做了无支撑优化，壳体的所有悬空面的倾斜角度都大于45°，采用FDM工艺打印时不需要添加额外支撑，打印完成后只需要简单去除毛边就能直接用于装配验证，大幅缩短原型验证的周期；如果用于批量注塑生产，模型的分型面设置在壳体底部的边缘位置，分型线整齐，后续飞边处理的工作量很小，适合大批量生产的工艺要求。在实际选型适配时，需要注意壳体的内部腔体净宽度比凹槽的最小直径小1mm，对应的柱状组件的安装固定段直径不能超过凹槽的配合直径，否则会出现组件无法卡入的问题；壳体的整体高度要低于设备内部预留的安装空间高度，避免与上层的其他组件出现干涉；如果用于有一定防水要求的场景，可以在止口位添加0.5mm厚的橡胶密封圈，配合四周的自攻螺丝锁附，就能达到IP54级别的防护效果，满足多数工业场景的使用要求。
