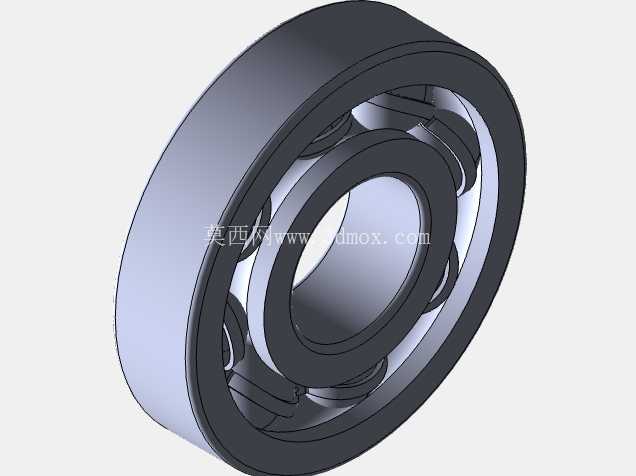

深沟球滚动轴承组件三维结构

在各类旋转传动场景中，这类滚珠轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动链路，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等部件始终保持在设计的运转精度范围内，避免因轴系偏移带来的部件磨损、异响甚至传动失效问题。

从结构设计逻辑来看，这套轴承组件采用最经典的深沟球构型，由外圈、内圈、滚动钢球、保持架四个核心部分组成。外圈通常与设备的轴承座孔过盈配合，安装后位置固定，作为滚动体滚动的外侧轨道；内圈则与旋转轴采用过盈或者过渡配合，随轴一同转动，为滚动体提供内侧滚动轨道；均匀分布在内外圈滚道之间的钢球是承载的核心元件，将内外圈之间的滑动摩擦转化为滚动摩擦，大幅降低运转阻力；保持架的作用是将每颗钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常运转，优化轴承内部的载荷分布。

在设计建模过程中，首先要确定轴承的核心尺寸边界：内圈的内径是与轴配合的关键尺寸，需要根据适配的轴径确定公差带，通常旋转工况下内圈与轴采用基孔制过渡配合，保证运转时内圈与轴不发生相对滑动；外圈的外径是与轴承座安装孔配合的尺寸，采用基轴制配合，兼顾安装便利性与固定可靠性；轴承的宽度尺寸决定了安装时的轴向占位，设计时需要预留对应的轴向安装空间，同时考虑端盖、密封件的安装位置。滚道的曲率设计是建模的核心细节，滚道的圆弧半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既降低摩擦阻力，又能保证足够的接触面积承载径向载荷，同时这类构型的轴承也能承受一定程度的双向轴向载荷，适配轴系存在少量轴向窜动的工况。

建模时需要重点关注钢球的分布精度，保持架的兜孔结构需要完全贴合钢球的球面轮廓，兜孔与钢球之间预留合理的间隙，既不能间隙过大导致钢球运转时晃动，也不能间隙过小卡滞钢球的滚动。内外圈的倒角设计也不能忽略，安装端的倒角不仅能在压装时起到导向作用，避免安装过程中刮伤配合面，还能去除机加工产生的锐边，防止应力集中导致的部件开裂。在实际选型应用中，这类轴承的额定动载荷、额定静载荷参数需要匹配轴系的实际受力情况，当径向载荷偏大时可以选择直径更大的钢球构型，当转速要求更高时可以选择更精密的游隙组别，保证高速运转时的温升控制在合理范围内。

从安装适配的角度来说，这类轴承的安装方式通常有热装和冷压两种，热装是通过加热内圈使其内径膨胀后套装到轴上，冷却后形成牢固的过盈配合，适合过盈量较大的工况；冷压则是通过专用套筒将轴承均匀压装到轴或者轴承座内，避免敲击滚动体导致的轴承损伤。建模过程中还原的完整组件结构，能够直接用于设备的总装干涉检查，验证轴承安装位置与周边轴肩、轴承座台阶、密封件的位置关系，避免实际装配时出现尺寸干涉，同时也能用于后续的运动仿真，模拟轴系运转时轴承的受力状态，为设备的整体结构优化提供参考。
