小型无人机伺服驱动载荷释放锁紧机构

在小型多旋翼、固定翼无人机的作业场景中，载荷释放机构的可靠性直接决定任务完成率，不管是应急物资抛投、农林作业播撒、巡检任务的临时挂载投放，还是航测作业的辅助装置脱开，都需要一套结构紧凑、动作响应快、锁紧可靠的释放机构，这套伺服驱动的释放结构正是针对这类轻量化无人机的挂载需求设计。

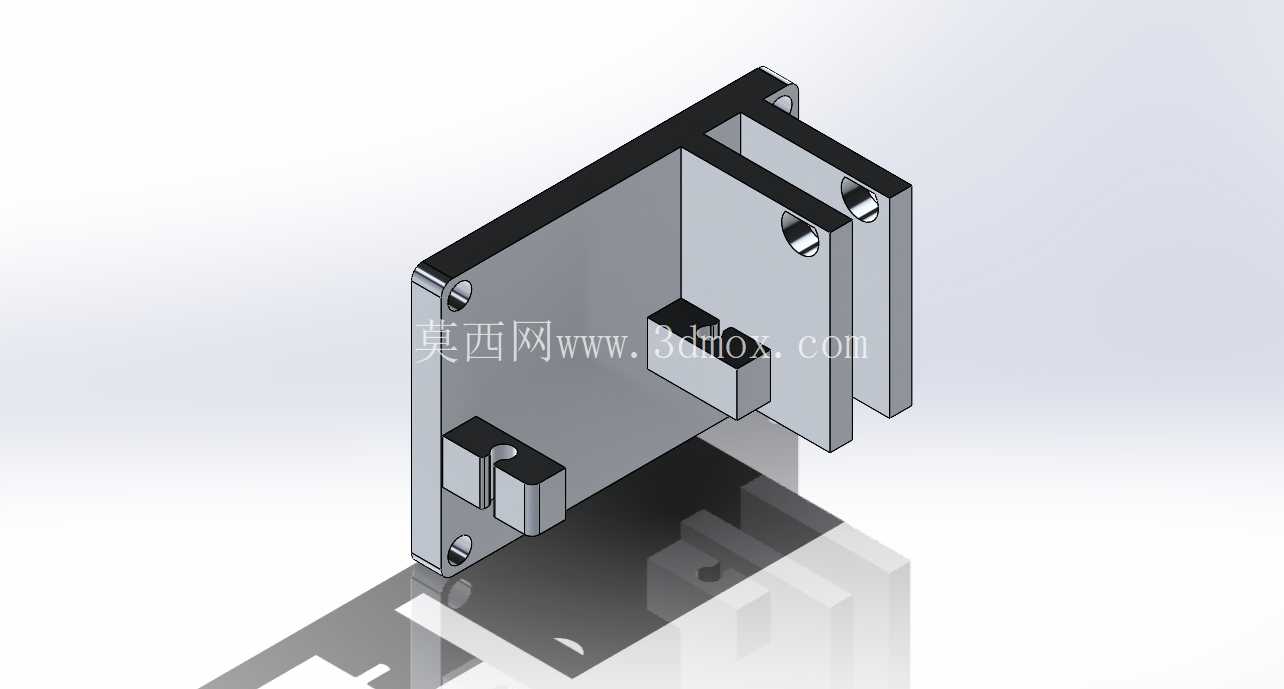

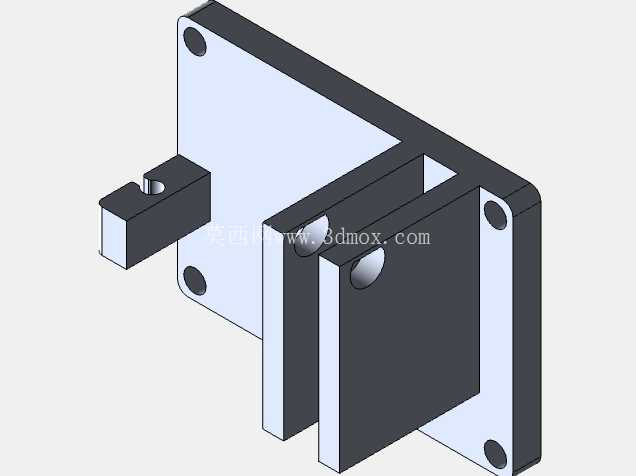

从实际使用场景出发，小型无人机的挂载空间非常有限，起飞重量卡得极严，每多一克无效重量都会压缩有效载荷的携带量，还会影响飞行续航与姿态稳定性，所以这套机构在设计之初就把轻量化、小体积作为核心约束，整体采用板式安装结构，主体安装板直接适配无人机机腹的标准安装孔位，不需要额外设计转接支架，安装边界控制在极小的范围内，不会突出机身轮廓过多，避免飞行过程中产生额外的气动阻力，干扰飞控的姿态解算。

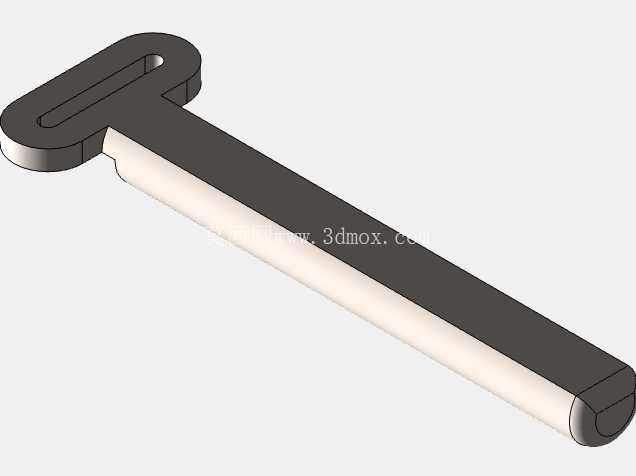

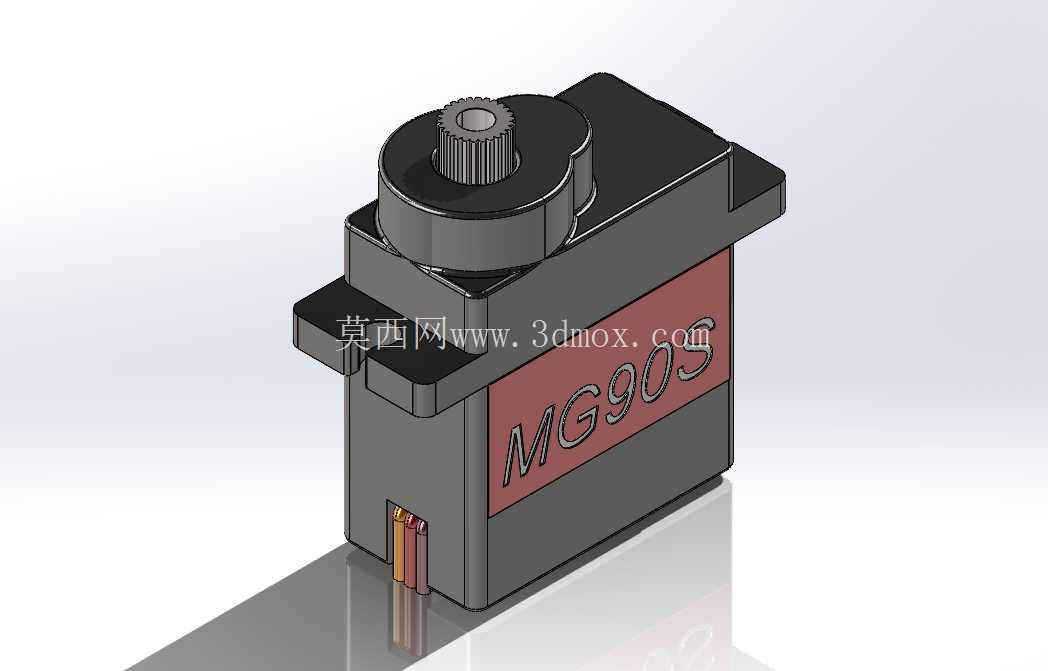

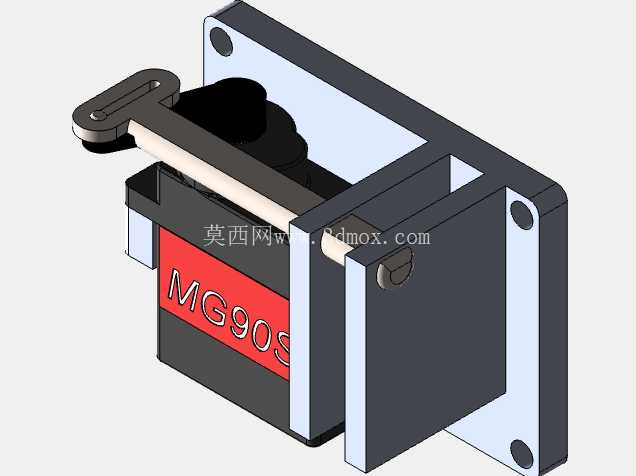

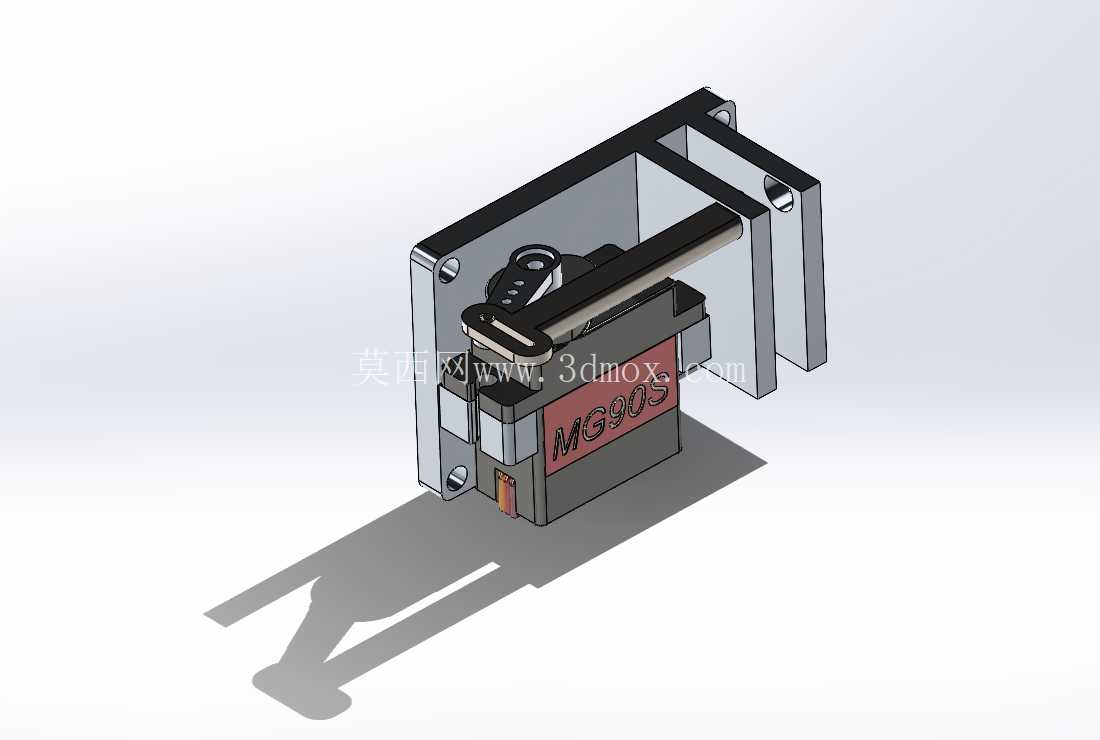

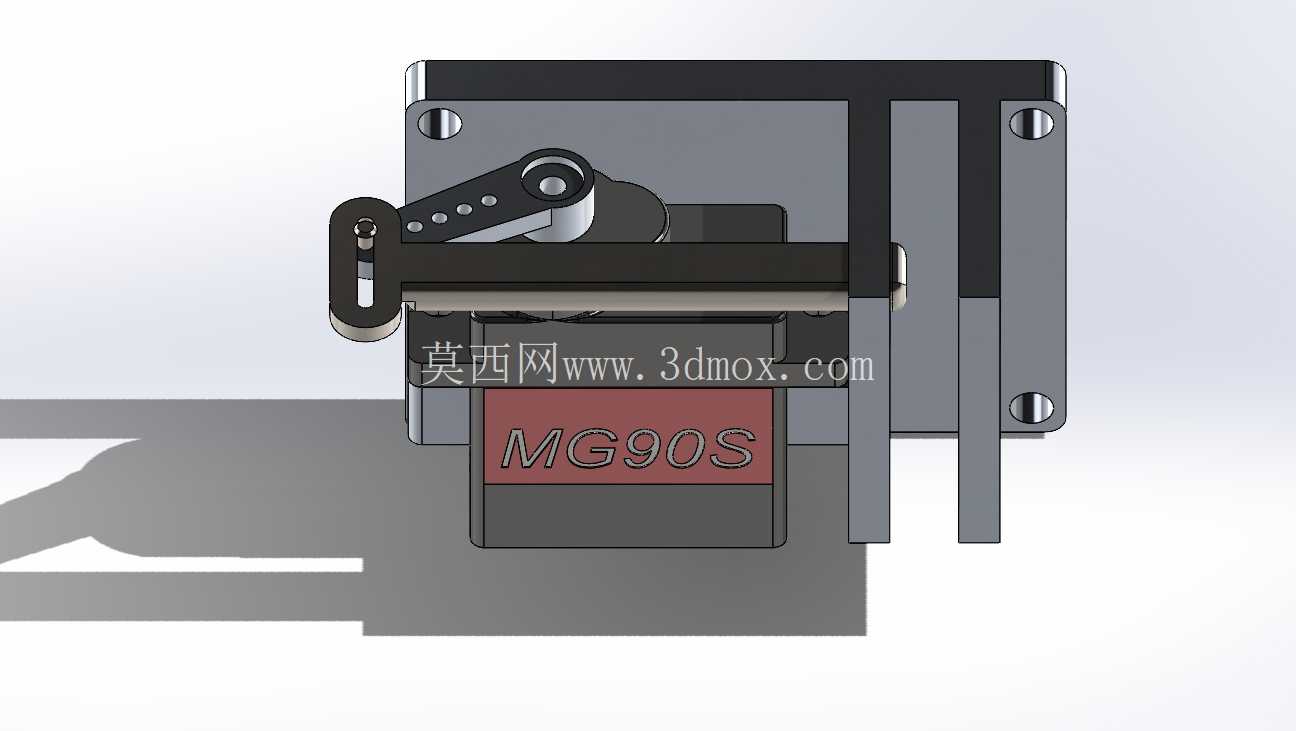

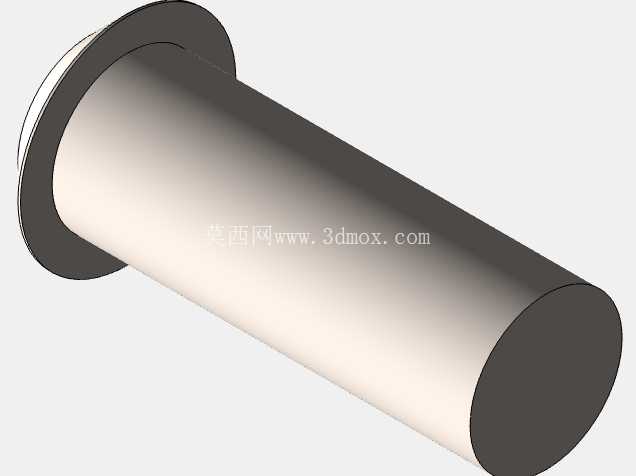

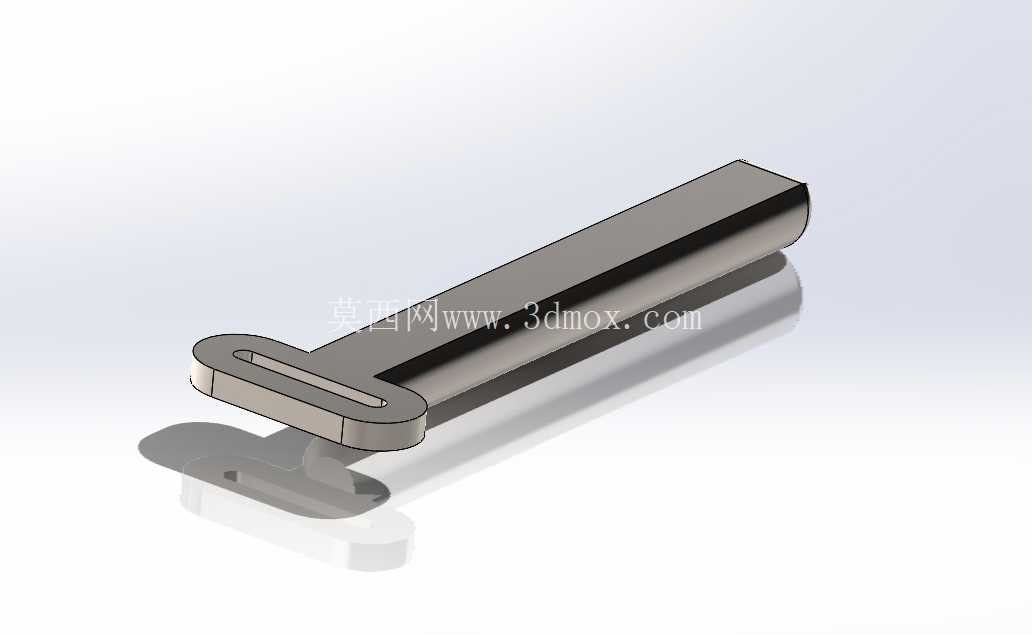

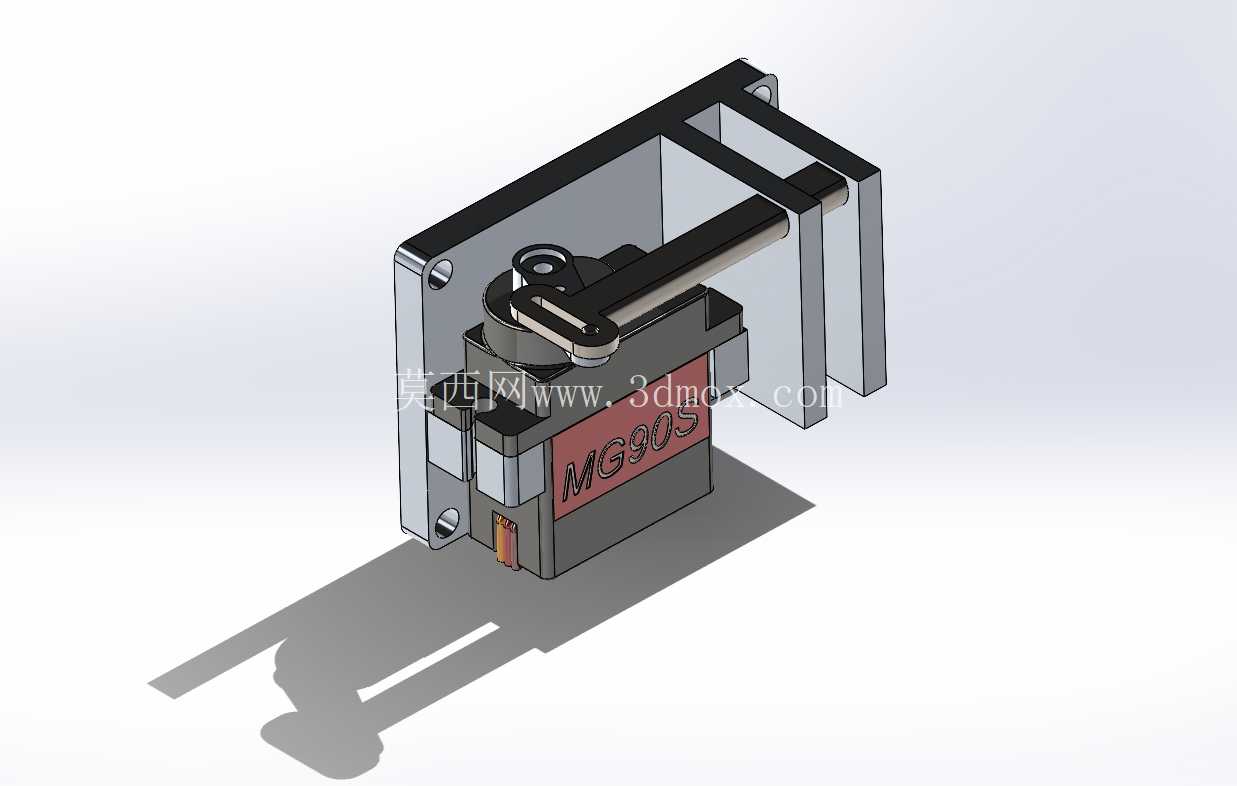

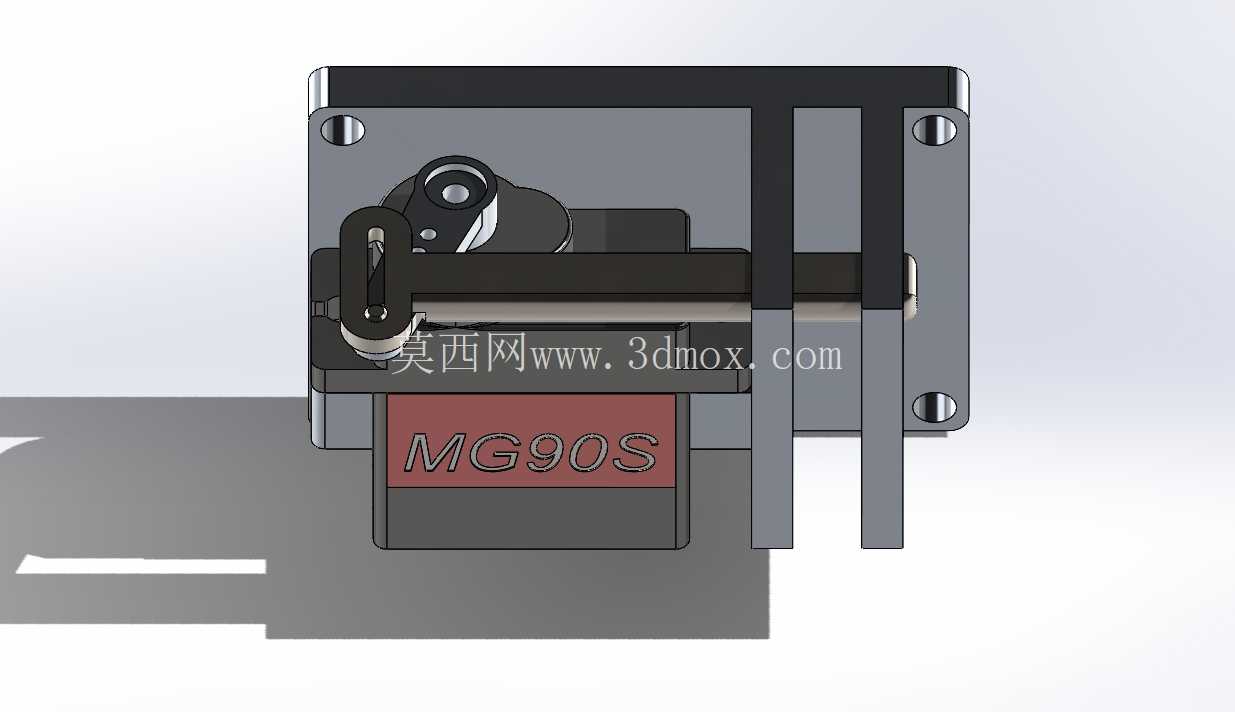

功能逻辑上，这套机构采用舵机直驱锁止转轴的结构，没有多余的传动连杆，减少了传动环节的间隙与失效点。锁止状态下，转轴上的卡口会牢牢勾住载荷挂点，依靠机械结构的死点位置实现锁紧，不需要舵机持续保持出力，哪怕飞行过程中遇到气流颠簸、载荷晃动，也不会出现意外脱开的情况，只有当飞控给出释放信号，舵机带动转轴转动到解锁位置，卡口脱离挂点，载荷才会在重力作用下平稳脱离，整个解锁动作的响应时间极短，不会出现卡滞、延迟的问题。

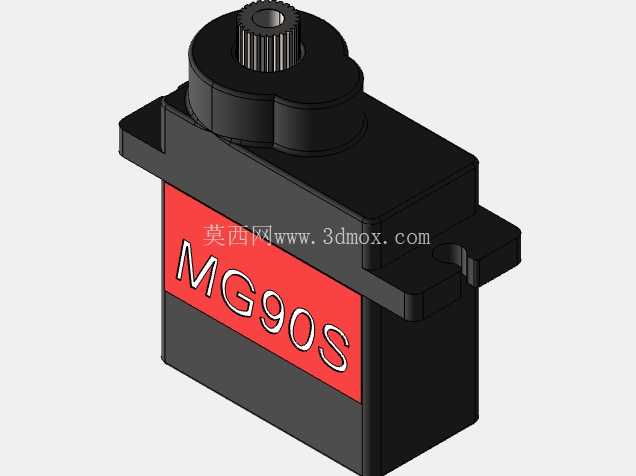

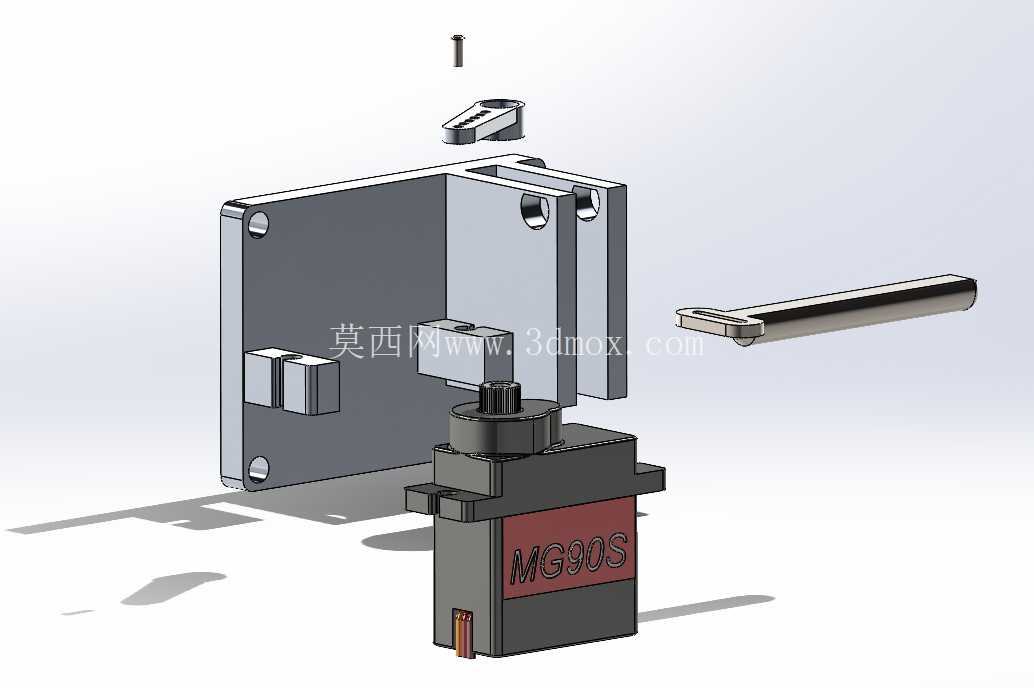

设计过程中优先考虑了加工与装配的便捷性，所有结构件都采用常规的钣金折弯与机加工艺就能制作，不需要特殊的定制工装，普通的创客团队或者小型无人机厂商都能快速打样验证。装配环节没有复杂的调试步骤，舵机直接卡入安装位之后，只需要调整转轴的初始角度，就能完成锁止与解锁位置的标定，后期维护也非常方便，舵机如果出现故障可以直接快速更换，不需要拆解整个机构。

考虑到无人机户外作业的复杂环境，这套机构的运动部件都做了间隙预留，哪怕在低温、轻微扬尘的环境下，也不会因为零件冷缩或者沙尘卡滞导致动作失效。锁止卡口的接触位置做了圆角处理，挂点挂载和脱离的时候不会出现剐蹭卡滞，不管是挂载软质的应急物资包，还是硬质的小型作业设备，都能保证释放动作顺畅。另外整个机构的重心完全落在安装板的中心位置，安装到无人机上之后不会带来额外的偏心重量，不需要额外调整飞控的重心配平，减少了装机调试的工作量。

和常见的弹簧式、电磁式释放机构相比，这套伺服驱动的结构不需要额外的驱动电路，直接接入无人机预留的舵机通道就能控制，和主流的小型飞控系统完全兼容，不需要做额外的信号转接。而且锁止力完全由机械结构承担，舵机只在解锁瞬间动作，功耗极低，不会额外消耗无人机的电池电量，对于续航敏感的小型无人机来说非常友好。实际测试过程中，这套机构可以在不同的飞行姿态下完成可靠解锁，不管是悬停状态还是平飞状态，只要给出释放信号，都能保证载荷顺利脱离，不会出现挂带、卡滞的情况，完全满足小型无人机日常作业的载荷释放需求。
