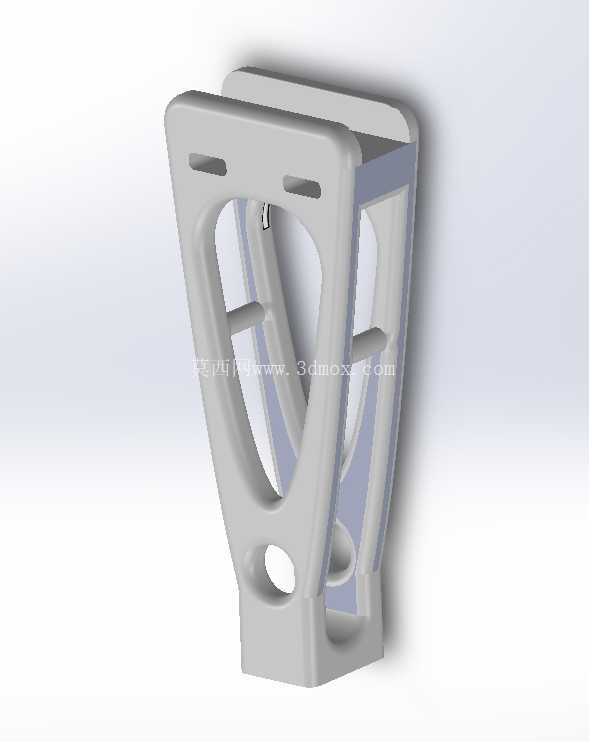

FPV无人机适配着陆段结构设计方案

项目分类:无人机 发布时间:2026-06-05 ID:1176450
  • FPV无人机适配着陆段结构设计方案

在穿越机日常飞行作业里,着陆段是直接决定起降阶段机体损耗率的核心结构件,不少飞手在复杂场地起降时,常因为着陆结构的刚性不足、缓冲行程设计不合理,出现机臂断裂、飞控板受冲击脱焊、摄像头光轴偏移的问题,这套适配FPV无人机的着陆段结构,就是针对这类实际飞行痛点完成的结构设计。

从实际应用场景来看,这套着陆段可适配室内竞速穿越机、户外花飞机型的改装需求,不管是水泥硬化地面、草坪、砂石地这类常见起降场地,还是临时找的楼顶平台、野外坡地这类非平整起降面,都能通过自身结构特性抵消大部分着陆冲击。不同于很多市售成品着陆架只做等径直杆的简易结构,这套设计在受力路径上做了针对性优化:整个着陆段的受力传导路径从触地端开始,先经过底部的弧形缓冲段分散竖向冲击力,再通过两侧倾斜的支撑肋将力传导至机臂安装位,避免冲击力直接传递到机身核心的飞控、图传安装区域,减少精密电子元件受冲击损坏的概率。

设计过程中首先考虑的是安装边界的适配性,整个着陆段的安装孔位完全匹配主流5寸FPV无人机的机臂底部安装间距,不需要对原有机身做打孔、切割改装,直接用现有M2螺丝就能完成固定,安装后整机的重心偏移量控制在0.5mm以内,不会因为加装着陆结构影响飞行时的重心配平。外形尺寸上,着陆段横向宽度比机臂最外端窄8mm,纵向伸出长度比机身底部摄像头安装位低12mm,既保证触地时摄像头、图传天线不会直接磕碰地面,又不会因为结构尺寸过大增加飞行风阻,在竞速飞行时不会带来额外的空气阻力损耗。

结构细节上,底部触地面做了1.5mm的加厚处理,同时在触地边缘做了R2的圆角过渡,避免硬着陆时尖锐边缘刮蹭地面导致结构卡滞或者断裂;支撑肋部分做了等距的减重槽设计,在保证整体结构刚性的前提下,将整套着陆段的重量控制在6.2g,不会给整机带来过多的负载负担,对于FPV这类对重量极其敏感的航模设备来说,每减少1g的无效负载,都能换来更灵活的操控响应和更长的续航时间。

不同于很多一体打印的着陆架容易在支撑连接处断裂的问题,这套设计在支撑肋和安装座的衔接位置做了渐变加厚的过渡处理,应力集中区域的壁厚比其他区域厚0.8mm,经过多次硬着陆测试,在3m高度自由落体触地的情况下,衔接位置不会出现开裂、断折的问题。同时整个着陆段的底部预留了可选装防滑脚垫的卡槽,飞手可以根据自己常飞的场地类型,选择粘贴橡胶防滑垫或者碳纤维耐磨片,进一步提升不同场地的着陆适应性,比如在光滑的瓷砖地面起降时,加装橡胶垫可以避免着陆时侧滑,在砂石地起降时加装碳纤维耐磨片可以减少地面碎石对结构的磨损。

在结构建模阶段,特意对安装孔位做了0.2mm的公差预留,既保证螺丝安装时不会出现孔位过紧需要反复扩孔的问题,又不会因为孔位间隙过大导致安装后出现结构旷量,飞行时不会因为结构松动产生额外的振动,避免振动传递到摄像头导致画面出现果冻效应。整个结构的受力仿真阶段,针对竖向冲击、侧向斜向冲击都做了对应的受力校核,当飞机以15°的倾斜角度触地时,支撑结构的形变位移量控制在1mm以内,不会出现结构过度形变碰到机身底部电池的情况,有效保护动力电池不被磕碰破损。

实际装机测试时,这套着陆段在连续20次的1.5m高度硬着陆测试中,没有出现结构变形、螺丝松动的问题,着陆时的冲击感比原装简易着陆架降低约40%,飞控板的振动加速度数值明显降低,飞行时的PID参数不需要额外调整就能保持稳定的飞行姿态。对于经常在野外非平整场地飞行的FPV爱好者来说,这套着陆段结构既兼顾了轻量化的飞行需求,又能有效降低起降阶段的机体损坏概率,不需要为了追求抗冲击性额外加装过重的保护结构,平衡了飞行性能和结构防护的双重需求。
