微型高精度特殊气缸结构设计

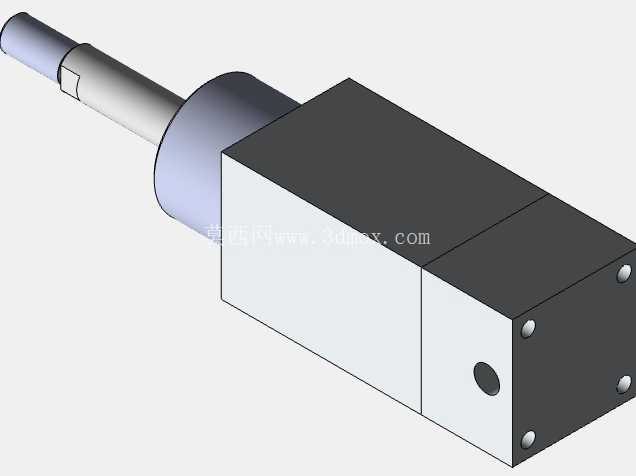

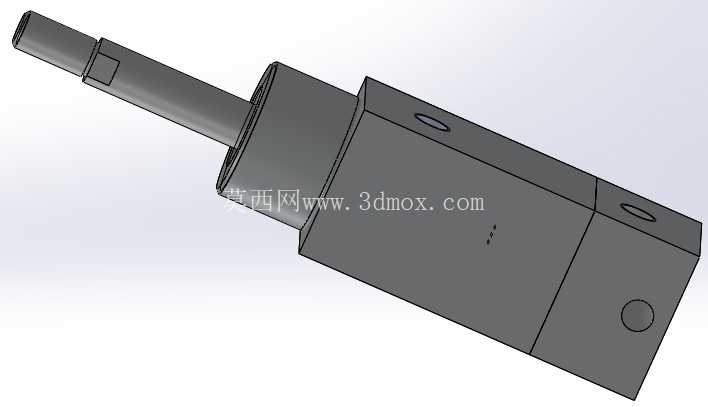

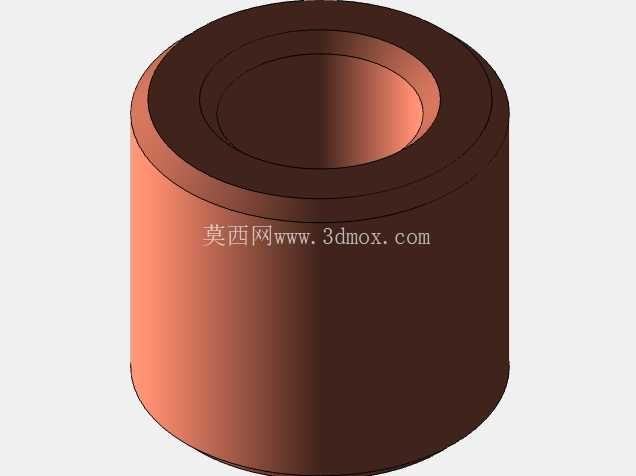

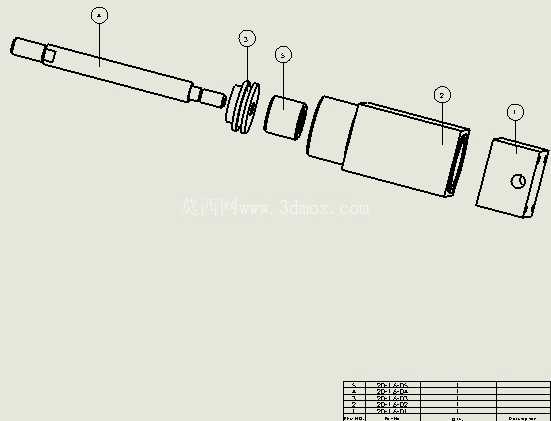

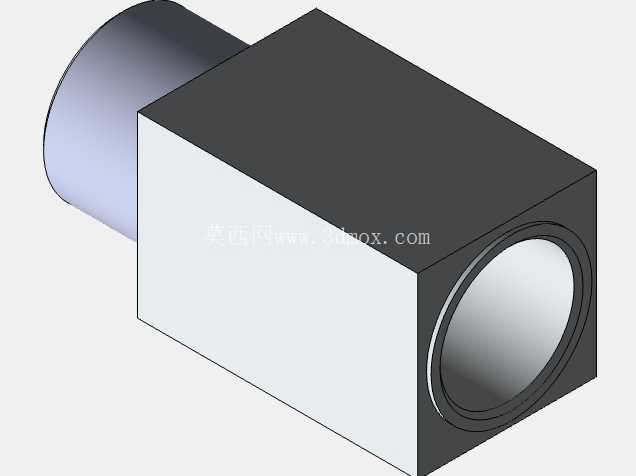

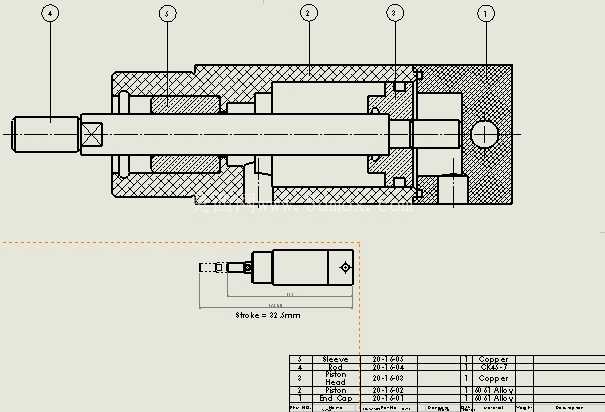

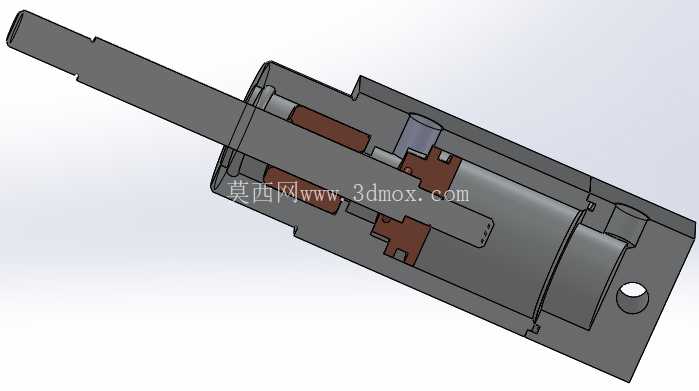

这款小尺寸气缸的外形边界控制在30×12×30mm区间，整体采用方形主体搭配同轴伸出活塞杆的布局，主体段做了两段式方形结构设计，靠近活塞杆侧的方形段与尾部方形段通过端面定位配合，侧面用内六角紧固件完成锁紧，既保证了缸体的结构刚性，也控制了整体的装配尺寸，避免多余结构占用安装空间。活塞杆伸出端做了阶梯轴设计，最外端为小直径光轴段，中间设置轴肩用于外接负载的定位，靠近缸体侧的轴段与缸体前端的导向套配合，保证活塞杆往复运动的同轴度，前端导向套采用加长设计，抵消小尺寸缸体导向长度不足的问题，降低活塞杆伸出后的偏摆量。

从实际应用场景来看，这类微型特殊气缸主要面向对安装空间有严格限制的高精度作业场景，在医疗制药领域，可配套显微外科手术器械、机器人手术末端执行器使用，完成极小行程的精准动作输出，满足显微操作下的微动进给需求；在电子精密组装场景中，可搭载在印刷电路板微型焊接设备、微型光学元件检测平台上，完成探针的微幅抬升、样品的轻量夹持动作，避免动作冲击力过大损伤精密元器件；在光学精密工业场景中，可用于显微镜镜组的精细调焦驱动、精密测量探头的扫描进给，实现毫米级精度的速度控制与0.1bar级别的压力控制，满足光学检测的微动稳定性要求；在科研实验场景中，可配套特殊环境实验舱、微型生物实验装置使用，完成实验样品的微位移输送、微幅加载动作，适配实验平台狭小的安装空间。

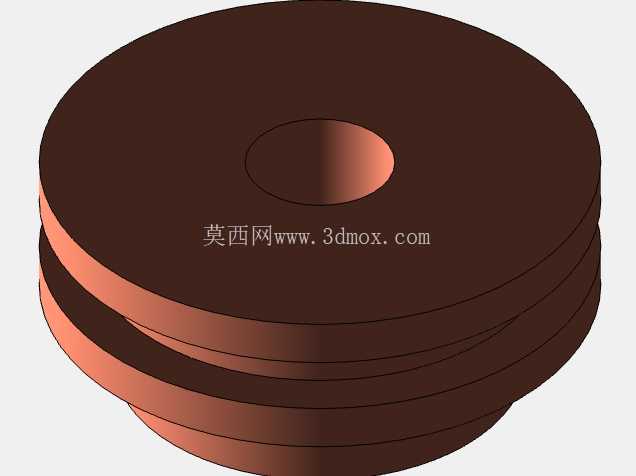

设计层面针对小尺寸气缸的常见痛点做了针对性优化，连接结构上采用精密螺纹搭配快速连接的特殊安装方案，支持用夹具或者磁吸方式完成固定，适配不同安装基面的固定需求，同时在缸体内部做了特殊密封结构，可防止真空或者高压工况下的泄漏问题，满足洁净作业环境下的使用要求。控制层面预留了标准气路接口，可兼容现场总线、以太网等控制连接方式，支持编程实现加速和减速的特殊运动曲线，避免动作末端的冲击问题。安装维护层面，考虑到小尺寸元件的拆装难度，缸体的紧固件全部采用统一规格的小尺寸内六角螺钉，拆装时仅需单种专用工具即可完成全流程操作，降低现场维护的工具准备成本；维护间隔短的密封件做了模块化设计，可单独拆卸更换，无需整体报废缸体，降低长期使用成本。

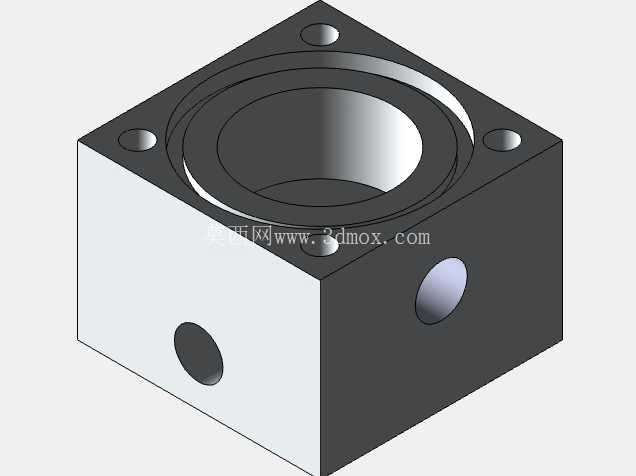

安装边界上，缸体尾部的方形端面设置了定位销孔与安装螺纹孔，支持端面贴装固定，缸体侧面也预留了安装孔位，支持侧面锁紧固定，两种安装方式的安装基面均做了平面度处理，保证安装后缸体的位置精度；活塞杆的外接端设置了标准的连接接口，可直接配套微型夹爪、探针座等标准负载，无需额外加工转接件。整体结构没有多余的外置管路与凸起结构，所有气路接口均设置在缸体尾部端面，进一步压缩了侧向的安装占用空间，可直接嵌入到紧凑的设备内部结构中，不会与周边的其他元器件产生干涉。这类气缸属于高度专业化的微型执行元件，区别于标准气缸的通用化设计，所有结构参数都围绕小空间、高精度的使用需求做了取舍，在保证输出力满足作业要求的前提下，最大限度压缩了整体尺寸，同时通过结构优化保证了运动精度与使用寿命，适合对安装空间、动作精度有严格要求的专用设备配套使用。
