L型带法兰边油盘壳体结构设计

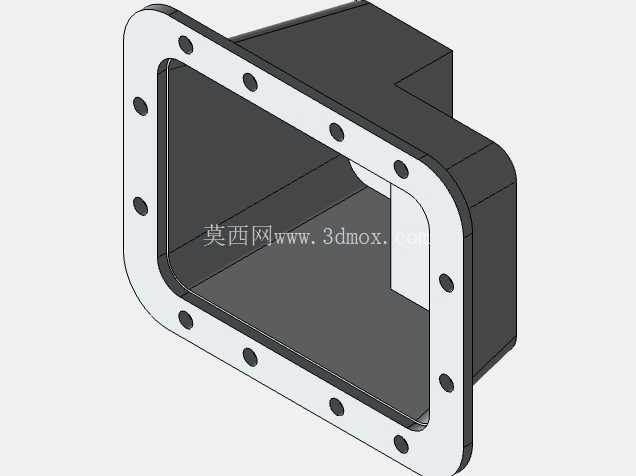

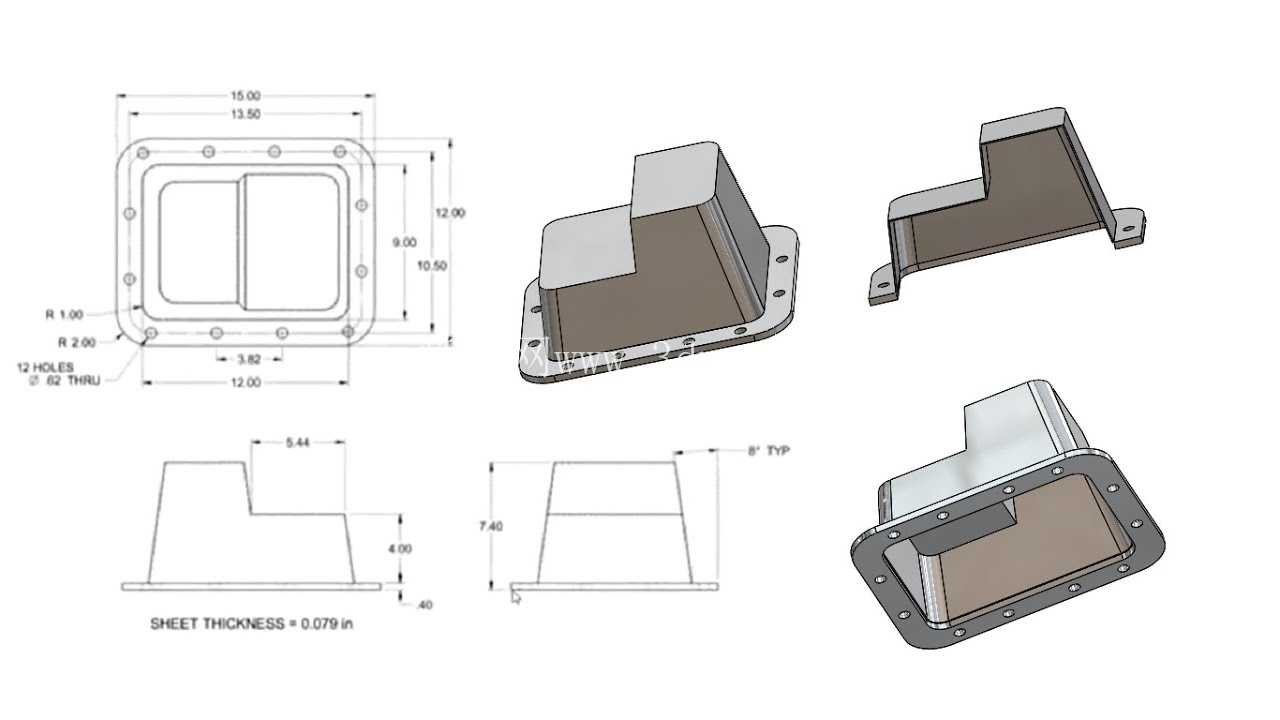

这类带法兰安装边的L型油盘，常见于小型动力单元、液压站的下部储油结构，也会用在紧凑型齿轮箱的集油腔体部位，核心作用是承接机构运行滴落的润滑油、存储循环介质，同时通过周边法兰边实现与上部机体的密封连接，避免油液渗漏，也能阻挡外部粉尘进入传动腔内部。从结构形态来看，整体为非对称L型腔体，一侧腔体高度更高，用来适配上部凸起的传动部件布局，另一侧高度较低，匹配机体下部的避让空间，不会和周边的管线、安装支架产生干涉。法兰边整体沿腔体开口轮廓延伸，上面均匀分布安装孔，孔位的排布完全贴合上部机体的连接螺柱位置，安装时法兰边与机体之间加装密封垫片，通过螺栓压紧即可实现静密封，法兰边的宽度经过核算，既能保证螺栓拧紧时有足够的承压面，不会压裂密封垫，也不会过度增加整体的外形尺寸，挤占设备内部的安装空间。

设计过程中首先要确定腔体的有效容积，根据配套机构的润滑油循环量计算，确保油液在最高液位时不会从腔体上部溢出，最低液位时能盖住吸油口，避免泵吸空。腔体的壁厚采用均匀等厚设计，适配钣金冲压或者压铸成型的工艺要求，拔模角度顺着脱模方向设置，侧壁的拔模斜度控制在合理范围，既方便成型后脱模，也不会导致腔体上下端的容积差过大，影响储油量计算的准确性。边角位置全部做圆角过渡，避免应力集中，尤其是L型的转角部位，圆角半径经过优化，既能减少成型时的材料流动阻力，避免出现缺料、开裂的缺陷，也能减少油液在腔体内的流动死角，方便换油时排空旧油和沉积的杂质。

安装边界方面，法兰边的外轮廓尺寸是安装时的最大外形尺寸，对应设备上的安装预留空位需要比该轮廓单边留出2-3mm的装配间隙，方便安装时对位调整。腔体的总高度从法兰安装面到腔体底部的尺寸，需要匹配设备下部的离地间隙或者安装腔深度，确保底部不会和其他部件碰撞。法兰边上的安装孔位公差按照IT12级控制，保证和上部机体的螺柱能够顺利对位，不需要现场扩孔调整。腔体底部设置有轻微的倾斜角度，朝向排油口位置，方便日常维护时彻底排空腔体内的废油，不会有残液留存。

结构上的抽壳处理完全遵循等壁厚原则，所有侧壁和底部的厚度保持一致，避免壁厚差异导致成型时出现缩痕、变形，尤其是法兰边和腔体侧壁的连接位置，做了加厚的过渡圆角，提升连接部位的结构强度，避免设备运行时的振动导致法兰边开裂，出现渗漏问题。拉伸成型的工序排布上，先完成主体L型腔体的初步拉伸，再进行法兰边的切边整形，最后完成安装孔的冲压和边角的去毛刺处理，每一步工序的尺寸余量都经过核算，保证最终成品的尺寸精度符合装配要求。这类油盘的结构设计不需要额外的加强筋，依靠均匀的壁厚和转角圆角就能满足使用时的强度要求，在设备运行时能够承受油液的静压力，也能抵抗设备传递的振动，长期使用不会出现变形、渗漏的问题，同时整体重量较轻，加工工序简单，适合批量生产，能够有效降低配套设备的制造成本。
