开槽挡圈锁紧用钩形销扳手结构

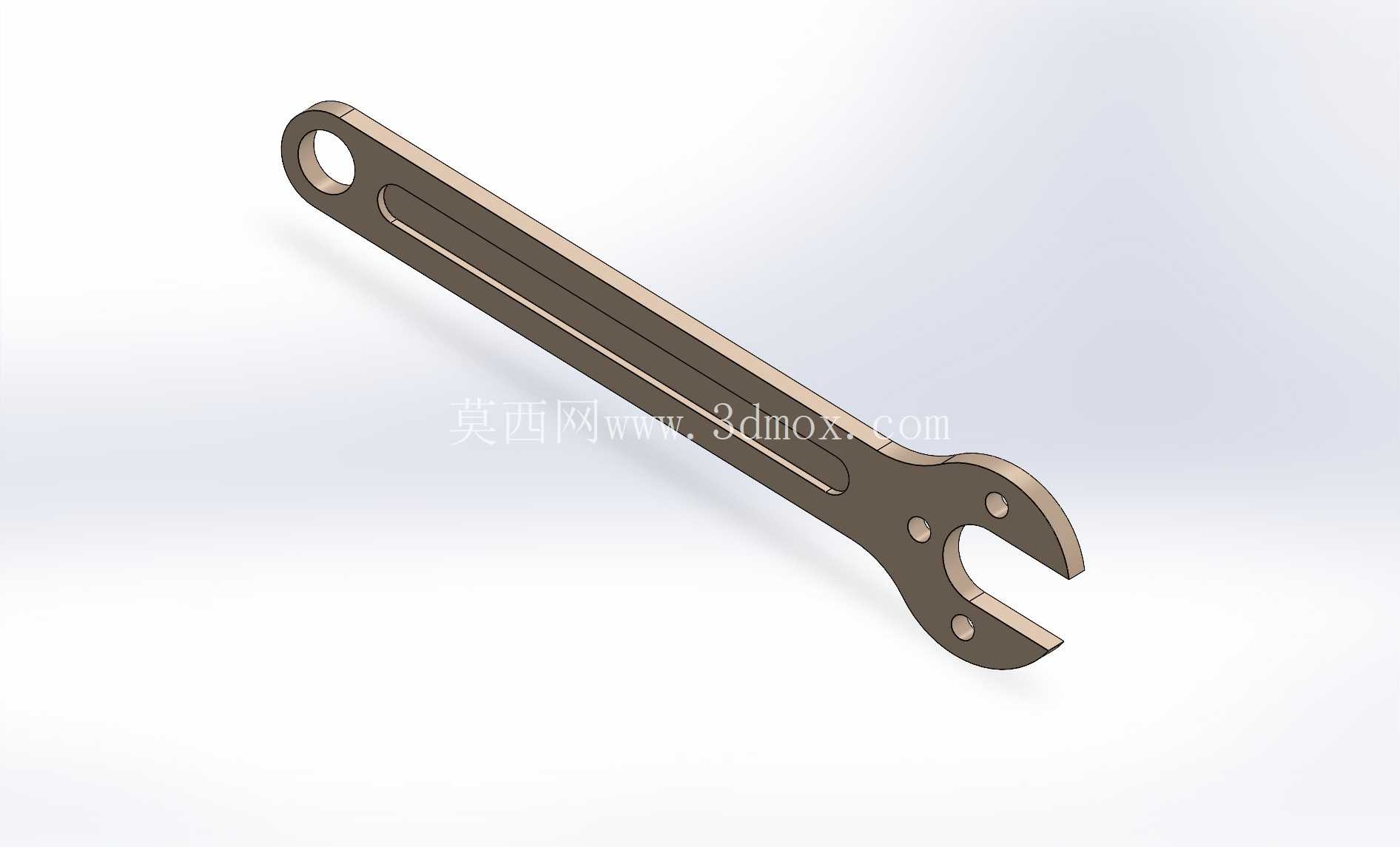

　　杆身中段沿长度方向加工有两道平行的减重凹槽，在不降低杆身整体抗弯强度的前提下，有效减少工具整体重量，降低长时间手持操作的疲劳感，同时凹槽结构也能提升杆身的抗扭刚度，避免大扭矩施力时杆身出现侧向弯折。扳手的工作端采用开口式钩形结构，开口尺寸匹配对应规格挡圈、锁紧螺母的外径，工作端的两个卡爪位置分别加工有圆柱形定位销，使用时两个定位销可精准嵌入紧固件端面的对称开槽内，施力过程中载荷通过定位销均匀传递到紧固件槽壁，不会出现普通扳手打滑、啃伤零件棱角的问题，能有效保护紧固件的配合面，避免因零件损伤导致的装配精度下降。在常规机械装配与设备维保场景中，轴类、孔系零部件的轴向限位大量依赖开槽挡圈、套环以及薄壁锁紧螺母，这类紧固件的拧紧与拆卸无法使用普通开口扳手或活动扳手完成——普通扳手的卡口无法卡入紧固件端面的专用槽位，施力时容易打滑刮伤零件表面，甚至造成紧固件变形报废，因此需要匹配专用的钩形销扳手完成操作。这款扳手的整体结构采用一体式扁平杆身设计，杆身主体为长条形等截面结构，靠近尾端位置加工有圆形悬挂孔，可直接挂在工位工具架的挂钩上，适配车间常规工具收纳的排布要求，避免工具随意堆放导致的磕碰变形、取用不便问题。

　　从设计逻辑来看，这款扳手的力臂长度经过针对性匹配，针对对应规格紧固件的推荐拧紧力矩做了优化，既不会因为力臂过短导致施力费力、无法达到要求的预紧力矩，也不会因为力臂过长导致施力过载，造成挡圈变形、螺母滑牙甚至轴类零件弯曲的问题。杆身的截面厚度经过校核，在最大允许施力扭矩下，杆身的弯曲变形量控制在0.2mm以内，不会因为杆身形变导致定位销从紧固件槽位脱出，保障操作过程的稳定性与安全性。工作端的开口与定位销的位置公差控制在±0.05mm范围内，能精准适配对应规格的标准开槽挡圈与锁紧螺母，不会出现卡滞、间隙过大导致的施力偏载问题。

　　在实际应用场景中，这类扳手广泛用于减速机装配、电机轴承限位、液压元件安装、机床主轴维保等作业环节，比如在装配深沟球轴承的轴向锁紧挡圈时，可将扳手的两个定位销卡入挡圈端面的拆卸槽，沿圆周方向平稳施力，将挡圈拧紧到轴用卡槽内，保障轴承的轴向定位可靠；在设备维保拆卸环节，也可通过该扳手松开老化的锁紧螺母与挡圈，避免拆卸过程中损伤轴的配合表面，降低零件更换成本。从安装边界与适配范围来看，这款扳手的整体宽度控制在20mm以内，可深入深度不超过150mm的装配空腔内完成操作，适配大部分封闭式传动箱、电机端盖内部的紧固件操作需求，不会因为工具尺寸过大无法伸入装配位置。

　　扳手的所有棱边都做了倒角去毛刺处理，手持操作时不会划伤手部，工作端的定位销与杆身采用一体式加工成型，不存在焊接、拼接带来的强度薄弱点，可承受长期反复的扭矩载荷，不会出现定位销断裂、脱落的问题。相较于市面上常见的可调式钩形扳手，这款固定规格的扳手不存在调节机构松动、卡口间隙过大的问题，施力时的传动刚性更好，操作手感更稳定，适合固定规格紧固件的大批量装配作业，能有效提升装配效率，降低操作失误率。在建模过程中，所有结构特征都遵循机械加工工艺要求，杆身的减重凹槽采用铣削加工即可成型，定位销与工作端的轮廓可通过线切割一次加工完成，不需要复杂的工装夹具即可实现批量生产，加工成本可控，零件的工艺性良好。
