ISO标准内六角圆柱头螺钉结构设计

在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中内六角圆柱头螺钉凭借自身结构特性，在紧凑安装空间、沉头装配需求的工况下有着不可替代的作用。这类螺钉的头部采用圆柱形设计，端面开设内六角驱动槽，相比外六角紧固件，其安装所需的操作空间更小，不需要预留扳手外摆的操作余量，能够适配沉孔、狭小腔体内的连接需求，在模具装配、自动化设备机架拼接、精密仪器内部组件固定、液压阀块油路封堵等场景中被大量使用。

从结构设计逻辑来看，这款遵循ISO标准的内六角螺钉，头部圆柱面与螺杆部分保持严格的同轴度公差，头部下端面与螺杆轴线的垂直度控制在标准允许的范围内，保证拧紧过程中螺钉头部端面能够与被连接件表面完全贴合，避免出现偏载导致的预紧力损失、连接面压溃等问题。内六角驱动槽的尺寸与标准内六角扳手的公差带做了匹配设计，槽深足够保证扳手插入后有充足的咬合深度，既不会因为槽深过浅导致拧紧时扳手滑脱损伤槽口，也不会因为槽深过大削弱头部的结构强度，在额定拧紧力矩下不会出现头部开裂、槽口变形的失效情况。

螺杆部分的螺纹采用标准公制粗牙设计，牙型角60度，螺纹大径、中径、小径的公差都符合ISO通用紧固件的精度要求，螺纹收尾处的退刀结构做了平滑过渡，避免应力集中导致的螺杆断裂风险。螺杆与头部衔接的位置设计了合理的过渡圆角，这个位置是螺钉受拉时的应力集中区域，合适的圆角半径能够有效分散拧紧和受载时的应力，提升螺钉的疲劳强度，在交变载荷的连接场景下能够有效延长紧固件的使用寿命。

在实际安装适配性上，这类螺钉对应的安装沉孔尺寸有明确的边界要求，沉孔直径需要略大于螺钉头部外径，沉孔深度要保证螺钉拧紧后头部端面不高出被连接件表面，沉孔底部的平面需要与螺钉轴线垂直，避免螺钉安装后出现偏斜。对于不同强度等级的应用场景，螺钉的材质可以根据需求选择碳钢镀锌、不锈钢、合金钢等不同材料，对应的拧紧力矩范围也会随材料强度等级变化，设计选型时需要根据被连接件的压紧力需求、工况振动情况、环境腐蚀条件来匹配合适的螺钉规格和性能等级。

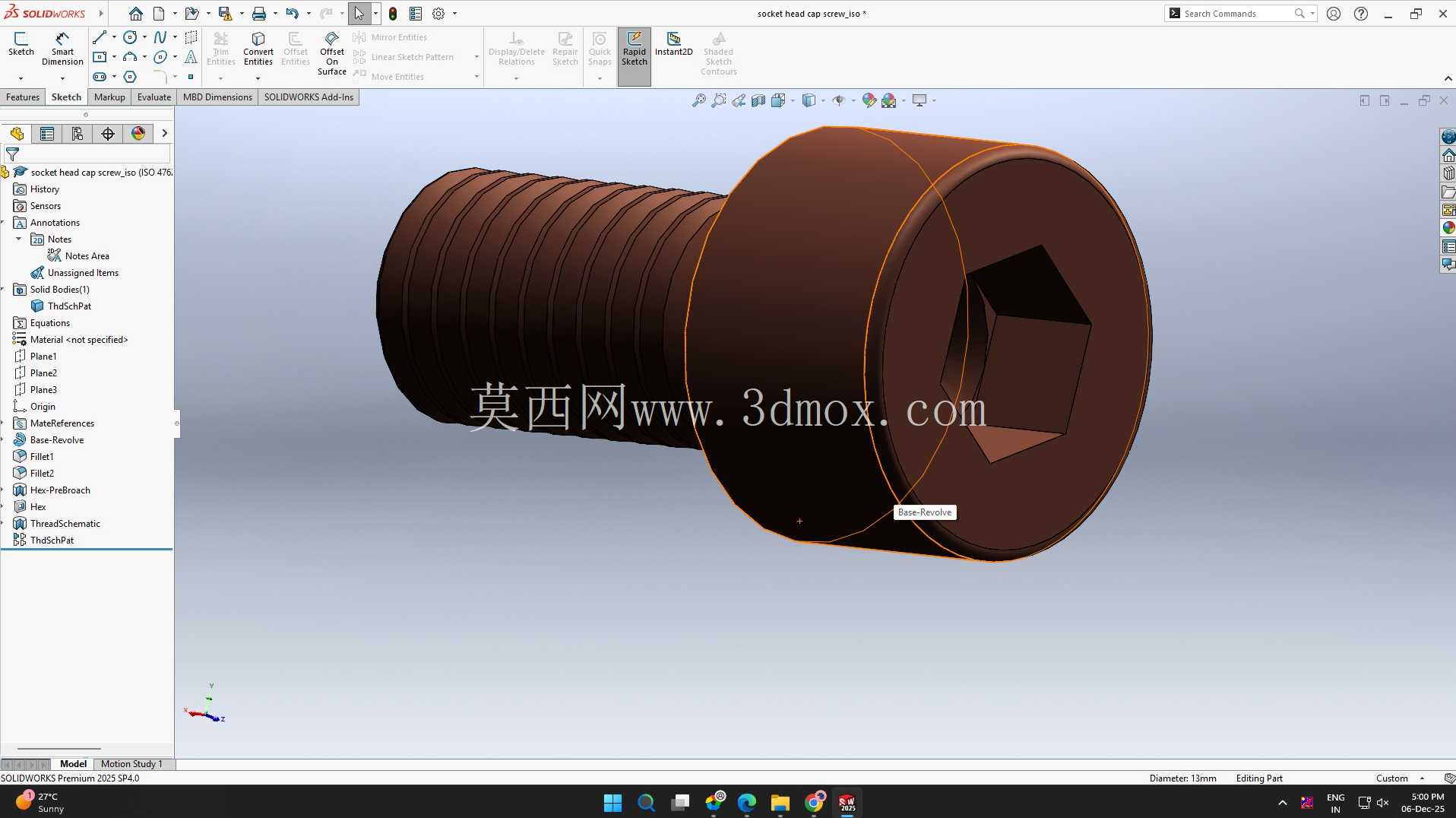

在三维建模过程中，这类标准件的建模需要严格遵循标准尺寸参数，螺纹部分如果用于装配干涉检查，可以采用简化的装饰螺纹线来降低模型复杂度，提升大装配体的运行流畅度，如果用于加工出图或者力学仿真，则需要绘制精确的螺纹牙型，保证仿真分析和加工编程的精度。头部的内六角槽需要注意边角的倒角处理，实际生产中槽口的微小倒角能够避免热处理时的应力集中，也能方便内六角扳手的顺利插入，建模时还原这些细节能够让模型更贴近实际生产的零件状态，避免装配仿真时出现不必要的干涉误报。

从设备维护的角度来看，内六角圆柱头螺钉的驱动结构在沉孔内安装时，不容易被外部磕碰损伤驱动槽，长期使用后依然能够顺利拆卸，相比一字槽、十字槽的螺钉，其驱动槽的抗破坏能力更强，适合需要多次拆装维护的设备连接位置。在一些需要密封的连接场景中，还可以在螺钉头部下方搭配组合密封圈，实现连接位置的静密封，满足液压、气动设备的密封连接需求，这也是这类螺钉在液压阀组、气动元件上大量应用的原因之一。
