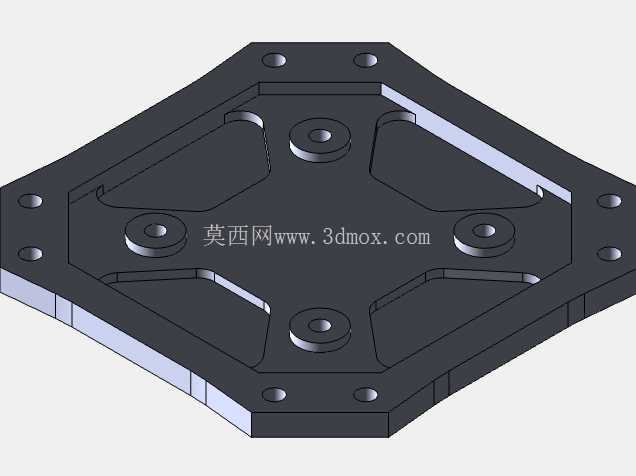

在消费级及小型工业级多旋翼飞行器的机架设计中,顶部承载板的结构合理性直接决定了整机飞控系统、GPS模块、电池挂载等核心部件的安装稳定性,这款蜘蛛构型的顶部底座正是针对四轴飞行器的中心承载需求开发的结构件。从实际装机场景来看,该部件处于四轴机架的最上层中心位置,主要承担飞控板、外置GPS模块、数传天线等航电部件的安装承载,同时作为机架上层的受力结构件,将四个机臂传递上来的升力载荷进行均匀分散,避免局部应力集中导致的机架形变。
设计上采用了对称式的六边形外轮廓,这种构型相比传统方形顶板,能够更好地匹配四轴飞行器X型或十字型机臂的布局,四个角位的沉头安装孔位直接对应机臂的中心固定点位,安装时无需额外转接件即可通过螺栓与机臂根部的碳管夹或铝制机臂座完成锁附,孔位周边做了局部加厚凸台处理,螺栓锁紧时不会因为压应力过大导致板材出现压溃变形。中心区域的四个环形凸台是核心安装位,主要用于固定飞控减震平台,凸台的高度经过精确计算,能够保证飞控安装后与顶板之间留出足够的走线空间,避免电调信号线、电源线与飞控板直接接触产生信号干扰,同时凸台的平面度公差控制在0.1mm以内,保证减震球安装后不会出现偏斜,减少飞行过程中高频振动传递到飞控传感器上。
结构减重方面,四个凸台之间设计了内凹的镂空槽,在保证整体结构刚度的前提下,尽可能去除了非受力区域的多余材料,有效降低了整机的起飞重量,对于小型四轴飞行器来说,每减少1g的结构重量,就能相应提升约1.5s的悬停续航时间,这种镂空设计同时也为航电部件的走线提供了侧向通道,电源线和信号线可以从镂空槽中穿过,避免线材外露被螺旋桨打到。外轮廓的边缘做了15度的倒角处理,一方面是去除加工后的锐边,避免装机时划伤操作人员或者损坏线材,另一方面也能减少飞行过程中顶板边缘产生的空气紊流,降低整机的飞行阻力。
从安装边界来看,这款顶板的对角安装孔距适配250mm到350mm轴距的四轴机架,安装孔的直径适配M3规格的内六角螺栓,能够兼容市面上绝大多数通用型四轴机架的安装尺寸,中心安装凸台的孔距适配标准30.5mm×30.5mm的飞控安装孔位,同时也兼容常见的GPS模块安装支架,不需要额外打孔修改即可直接安装。板材的厚度设计为3mm,采用注塑或CNC加工工艺均可实现量产,材料可根据使用场景选择ABS、PC或者碳纤维复合材料,日常休闲飞行使用ABS材质即可满足强度需求,工业级作业场景则可以更换为碳纤维板材提升结构强度和抗冲击性能。
实际装机测试中,这款顶板的受力分布表现优异,在做急停、横滚等大机动飞行动作时,顶板的形变量小于0.05mm,不会因为结构形变导致飞控传感器出现数据偏移,四个机臂的安装孔位同轴度控制较好,安装后机臂不会出现偏角,保证了整机的动力输出对称性,减少了飞行过程中的姿态修正功耗。同时顶板的下层平面可以直接粘贴电池防滑泡棉,作为飞行电池的上层限位结构,避免电池在飞行过程中出现移位,进一步提升了整机的飞行安全性。
